发动机活塞连杆组合结构三维设计

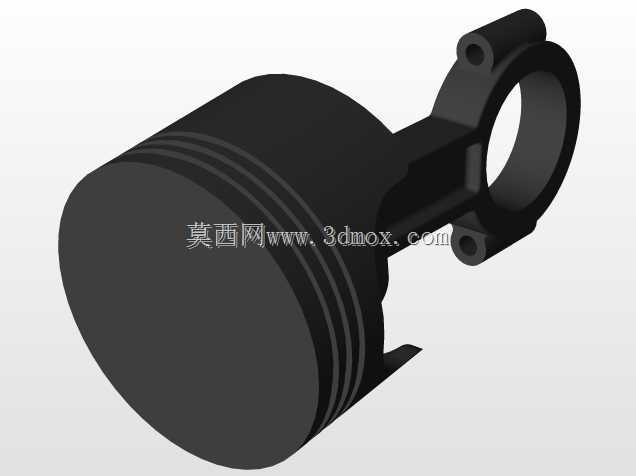

　　这套活塞连杆组合结构，是内燃机核心往复运动部件的具象化三维呈现，建模过程中完全参照量产机型的实际装配逻辑搭建，没有做过度的艺术化简化，每一处结构都对应实际加工与装配的需求。从应用场景来看，这类部件广泛适配小排量四冲程汽油机，覆盖民用代步乘用车、小型通用动力机械、园林作业动力设备等多个使用场景，是将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心传力构件。

　　在功能特性层面，活塞头部预留的三道环槽结构，分别对应气环与油环的安装位置，建模时严格控制了环槽的深度、宽度与侧壁垂直度，保证装配后活塞环可以实现可靠的燃烧室密封，同时刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。活塞裙部的型线做了微变椭圆处理，这部分建模没有采用正圆柱结构，而是参照热态变形规律做了预修正，保证发动机在工作温度下裙部与缸壁可以实现均匀贴合，避免冷态敲缸、热态拉缸的问题。与活塞销配合的销座部位，建模时做了内侧加强筋过渡，分散活塞销传递的爆发压力，避免销座部位在高频交变载荷下出现应力集中开裂。

　　与之相连的连杆部分，采用了分体式大端结构，大端的剖分面为平切口设计，对应连杆螺栓的安装孔位做了同轴度约束，保证装配后连杆瓦可以稳定夹持在曲轴连杆轴颈上，不会出现偏磨。连杆杆身采用工字形截面，这一结构是在保证足够抗弯、抗扭强度的前提下，尽可能降低往复运动质量，减少曲轴运转时的惯性力载荷，建模时对杆身与大小端的过渡圆角做了严格控制，避免应力集中导致的连杆断裂故障。小端部位的衬套安装孔与活塞销实现间隙配合，建模时预留了合适的配合公差带，保证工作状态下润滑油膜可以稳定形成，减少活塞销与连杆小端的磨损。

　　设计思路上，整套结构完全遵循内燃机动力传递的实际工况逻辑，没有为了视觉效果添加冗余结构。在确定外形尺寸与安装边界时，首先以对应排量发动机的缸径为基准，确定活塞的总高度、头部环槽位置、裙部导向长度，保证活塞在上止点、下止点位置时，都不会与气门、曲轴平衡块发生运动干涉。连杆的中心距严格按照对应机型的曲柄半径与活塞行程匹配，大端的外圆尺寸控制在不与缸筒下沿发生碰撞的范围内，小端的宽度与活塞销座的内间距匹配，保证连杆在活塞销上可以小幅度摆动，不会出现卡滞。

　　建模过程中对所有运动副的配合间隙都做了隐含的公差考量，比如活塞与缸壁的配合间隙、活塞销与销座的配合间隙、连杆大端与轴颈的配合间隙，虽然三维模型呈现的是名义尺寸，但结构上预留了对应的公差调整空间，完全可以直接用于后续的工程图导出、运动仿真分析、有限元强度校核工作。对于结构设计从业者来说，这套模型可以直接作为同类型部件设计的参考基准，不需要再从零开始梳理活塞连杆的基础结构逻辑，只需要根据目标机型的排量、缸径、爆发压力参数调整对应尺寸，就可以快速完成方案迭代。在做运动仿真时，这套模型的装配约束完全符合实际运动关系，可以直观呈现活塞往复运动、连杆摆动、曲轴旋转的完整传动过程，帮助设计人员快速排查运动干涉问题，验证配气机构、曲柄连杆机构的运动匹配性。
