平衡重式内燃叉车整机结构三维设计

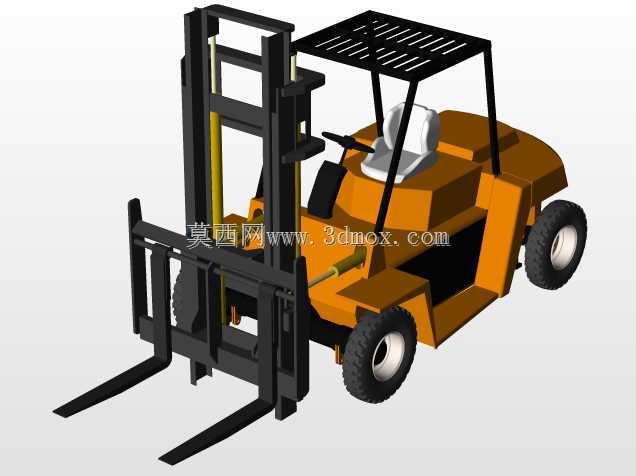

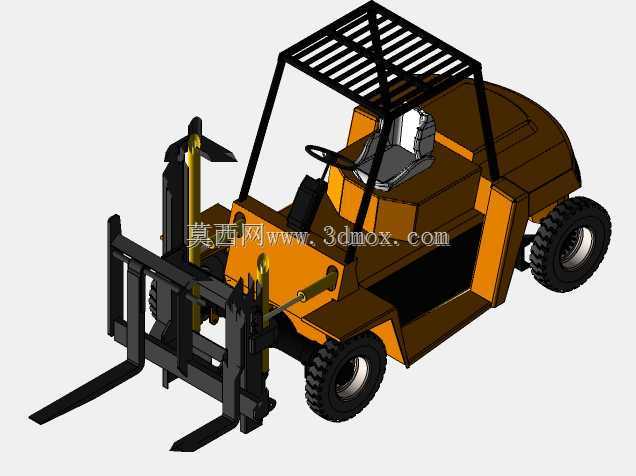

　　厂内物流环节里，短距离托盘货物的转运、堆垛、装卸作业始终离不开平衡重式叉车的支撑，这款三维模型还原的是额定载荷覆盖中小吨位段的通用内燃叉车结构，适配制造车间原料区、成品仓、物流周转场站、港口堆场等多类作业场景，可完成从货车卸货、库位堆高到生产线边物料配送的全流程搬运任务，无需额外配套辅助设施，仅靠自身作业属具即可完成常规托盘货物的全流程操作。从结构设计逻辑来看，整车采用经典的后置平衡重布局，将铸铁材质的平衡重块布置在车体尾部，抵消前部货叉承载时产生的倾覆力矩，无需额外支撑腿即可实现货叉正前方的直接作业，适配无预留支腿空间的标准托盘、集装箱内部、狭窄货架通道等作业场景，这也是平衡重式叉车相较前移式、堆垛机类设备的核心适配优势。

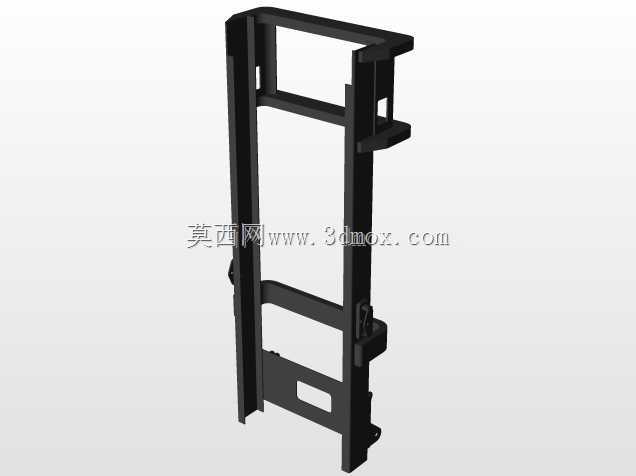

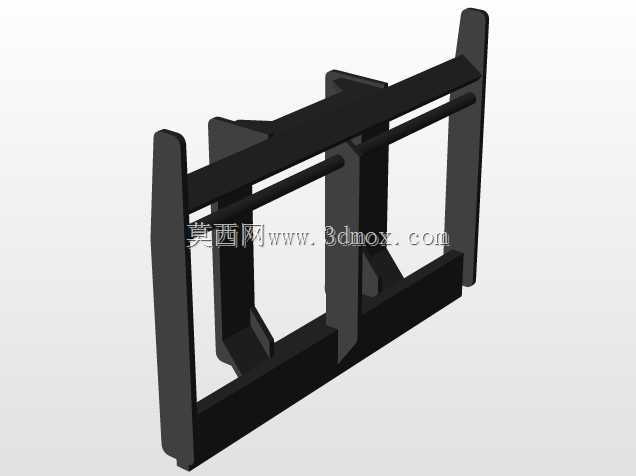

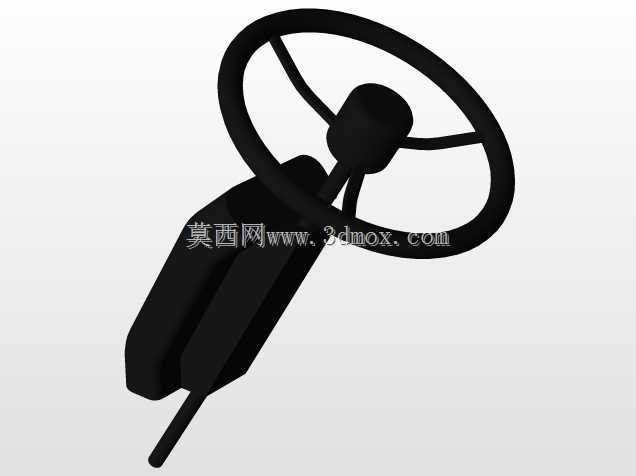

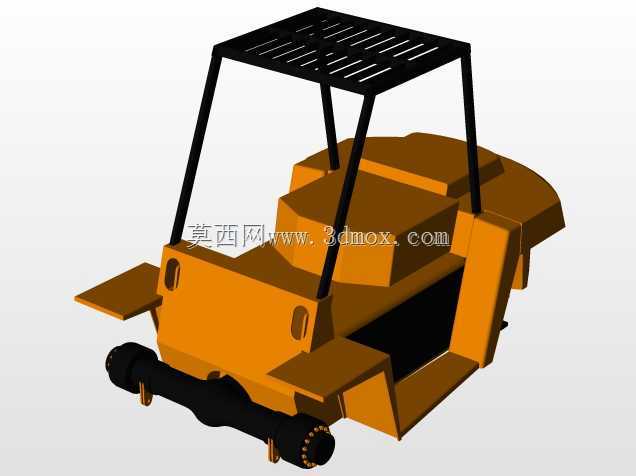

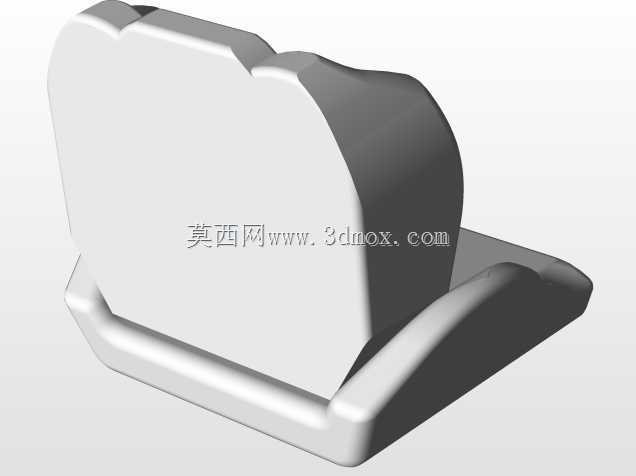

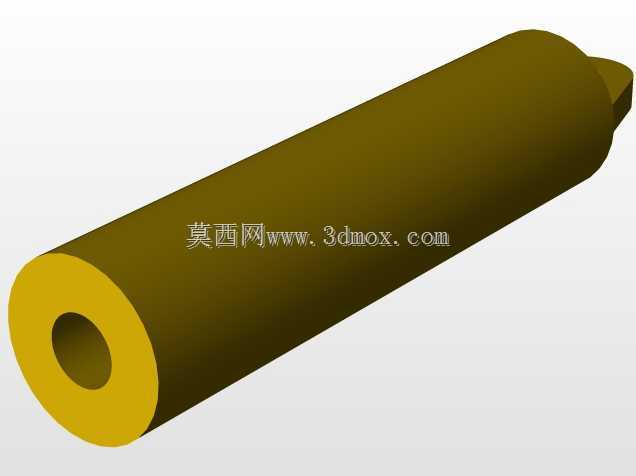

　　门架系统采用两级伸缩式槽钢焊接结构，内置起升液压缸与倾斜液压缸，起升液压缸带动链条驱动货叉架沿门架导轨做垂直升降运动，倾斜液压缸可带动整个门架实现前后6度范围内的倾角调整，前倾时方便货叉快速插入托盘插孔，后倾时可在行驶过程中抱紧货物避免滑落，门架的槽钢截面经过抗弯强度校核，在最大起升高度下可保证额定载荷下的挠度控制在允许范围内，避免起升过程中出现门架变形卡滞问题。车体部分的动力舱布置在车架中部，预留了内燃机、液压泵、燃油箱、液压油箱的安装空间，车架采用厚钢板焊接成型，作为所有部件的安装基体，前部连接驱动桥，后部连接转向桥，驱动桥集成差速器与轮边减速器，将动力输出至前轮，后轮作为转向轮采用大转角设计，可实现极小的转弯半径，适配狭窄通道内的转向调头需求，驾驶室顶部设置了型钢焊接的防护顶棚，可防止高空坠物对驾驶人员造成伤害，顶棚采用格栅式结构，既保证防护强度又不遮挡驾驶人员向上观察货叉起升状态的视线，驾驶区域内预留了方向盘、座椅、操作操纵杆的安装位置，座椅采用减震结构设计，可缓冲厂内不平整路面行驶时产生的颠簸，降低长时间作业的疲劳感。货叉属具采用标准挂钩式安装结构，可根据作业需求快速更换不同长度的货叉或是其他专用属具，货叉的截面尺寸与挂钩间距符合通用工业车辆属具安装标准，可与市面多数常规叉车属具实现互换，前部的货叉架设置了侧移间隙预留，可后续加装侧移器实现货叉的左右微调，无需反复挪动整车即可精准对齐托盘插孔，提升对位作业效率。

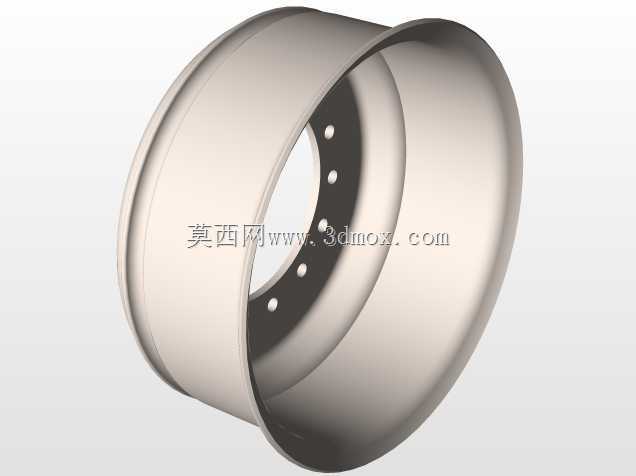

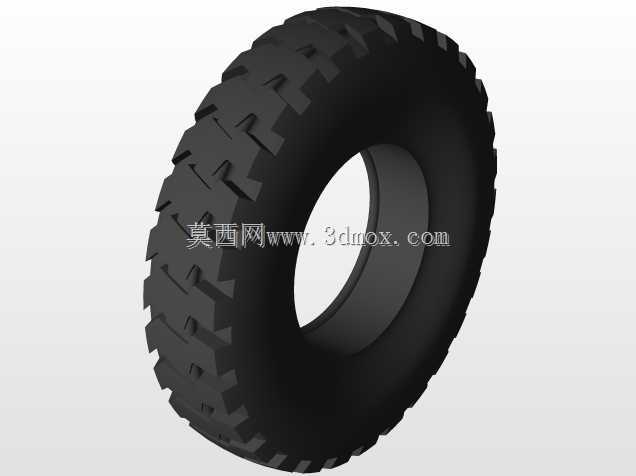

　　行走轮采用大直径充气橡胶轮胎，前轮为双轮布局提升承载能力，后轮为单轮转向布局，轮胎花纹采用深沟槽工业车辆专用花纹，适配厂内水泥路面、沥青路面甚至轻度不平整的碎石路面作业，轮胎与轮辋的安装尺寸符合通用工业车辆轮辋标准，后期维护更换配件通用性强。从安装边界尺寸来看，整车的总长、总宽、总高参数符合常规中小吨位平衡重叉车的尺寸规范，最小离地间隙满足厂内常规减速带、路面接缝的通过需求，门架缩回时的总高可通过常规厂区大门、仓库门以及标准集装箱门洞，最大起升高度覆盖常规仓库三层货架的堆高需求，作业时的前方最小作业通道宽度经过布局优化，可在3米左右宽度的通道内完成90度堆垛作业，提升仓储空间的利用率。液压系统的管路布置沿车架内侧走线，

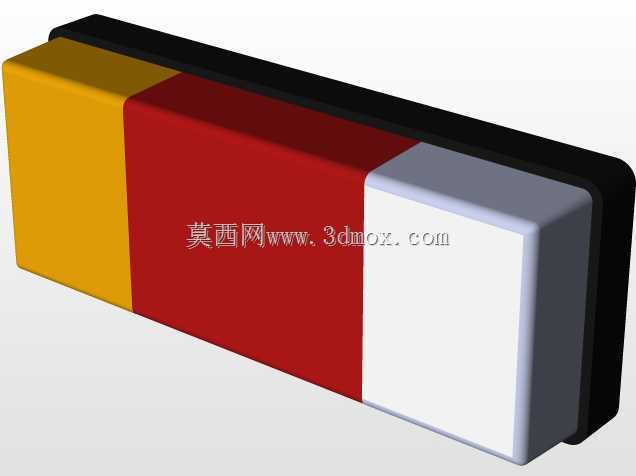

　　避免行驶过程中被货物剐蹭，管路接头采用标准液压接头，方便后期维护更换，电气系统的线束预留了灯光、喇叭、仪表的安装接口，所有线束均采用波纹管防护，避免厂内粉尘、油污对线束造成腐蚀。在建模过程中，所有部件的装配关系完全按照实际整车装配逻辑搭建，转动部件预留了合理的运动间隙，比如转向轮的最大转角限位、门架的倾斜限位、起升行程的上下限位都在模型中做了对应结构还原，可直接用于运动仿真验证，检查作业过程中是否存在部件干涉问题，比如门架起升到最高位置时是否会与防护顶棚发生碰撞，转向打到最大角度时轮胎是否会与车架发生剐蹭，这些细节都在建模阶段做了校核。对于结构设计从业者来说，这款模型可作为通用平衡重叉车的结构参考模板，可在此基础上根据具体额定载荷、起升高度、动力类型的需求做参数化调整，比如更换电动动力总成即可改型为蓄电池平衡重式叉车，更换不同起升高度的门架即可适配不同仓库的堆高需求，更换专用属具即可适配纸卷、集装箱、桶状货物等特殊物料的搬运需求，大幅缩短同类型产品的开发建模周期。
