内燃机进排气门结构三维设计

　　本次呈现的是内燃机核心配气机构部件——进排气门的三维结构模型，这类部件是四冲程、二冲程往复式内燃机不可或缺的运动件，直接决定燃烧室的密封性能与进排气效率，广泛应用于车用汽油机、柴油机，通用小型汽油机、工程机械动力单元、船舶辅机动力等各类采用往复活塞式结构的内燃动力设备中。

　　从实际功能来看，气门的核心作用是在配气凸轮轴的驱动下，按照发动机既定的配气相位定时开启与关闭，分别在进气冲程开启让新鲜充量（空气或可燃混合气）进入气缸，在排气冲程开启让燃烧后的废气排出气缸，而在压缩与做功冲程则保持紧密关闭，配合气门弹簧、气门座圈实现燃烧室的高压密封，避免气缸压力泄漏导致动力输出下降、油耗抬升等问题。

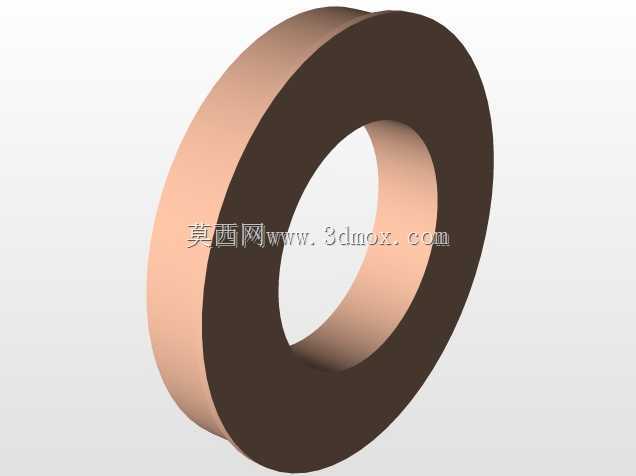

　　设计层面首先要匹配对应机型的燃烧室结构与气道布置，模型呈现的整体结构分为头部与杆部两个核心区段：头部为盘形结构，盘部的密封锥面是核心配合面，常规锥角多采用45度设计，部分大排量柴油机进气门会采用30度锥角以提升进气流量，锥面需要与缸盖上的气门座圈锥面形成足够宽度的密封接触带，既保证密封可靠性，也能兼顾头部的散热需求——气门头部70%以上的热量需要通过密封锥面传递到座圈，再经由缸盖水道带走，尤其是排气门长期接触800℃以上的高温废气，密封带的接触均匀性直接影响部件的工作寿命。盘部的背面采用平滑的流线型过渡设计，目的是降低进排气过程中的气流阻力，减少泵气损失，提升充气效率，过渡区域不存在直角突变结构，避免长期受交变冲击载荷作用出现应力集中，导致盘部开裂失效。

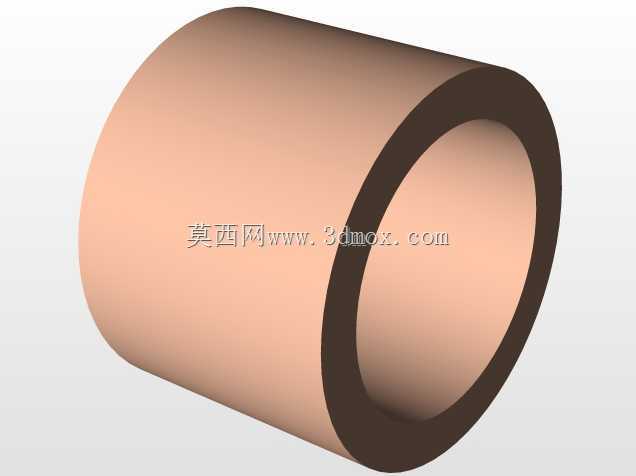

　　杆部为等直径细长轴结构，是气门的运动导向段，与缸盖上的气门导管形成高精度间隙配合，配合间隙通常控制在0.03-0.08mm区间，间隙过大会导致气门运动卡滞、偏磨，引发密封不严、机油窜入燃烧室等故障；间隙过小则会在热态工况下因为杆部受热膨胀出现卡滞，导致气门无法正常回位，引发活塞撞击气门的严重机损事故。杆部的顶端经过淬火硬化处理，因为顶端直接与气门摇臂或凸轮从动件接触，长期承受高频冲击载荷，表面硬度需要达到HRC50以上才能抵抗接触磨损，避免顶端出现凹陷导致气门升程不足，影响进排气效率。杆部与头部的过渡区域采用大圆弧平滑过渡，这个区域是气门应力集中程度最高的位置，发动机工作过程中，气门不仅承受落座时的轴向冲击载荷，还要承受高温下的热应力、气体压力带来的弯曲载荷，过渡圆弧的曲率半径需要经过有限元应力校核，避免在交变载荷下出现疲劳断裂。

　　安装边界层面，气门的总长度需要匹配缸盖的气门弹簧座安装高度与凸轮轴的基圆位置，保证气门达到最大升程时不会与活塞顶面发生碰撞，同时在气门完全关闭时，气门弹簧有足够的预紧力保证密封；杆部的直径需要匹配对应规格的气门导管内径，头部盘径需要小于气道喉口直径，保证装配时气门可以从缸盖燃烧室侧顺利装入，不会与气道内壁发生干涉。密封锥面的径向跳动量需要控制在0.02mm以内，保证关闭状态下整圈锥面都能与座圈均匀贴合，不存在局部缝隙导致漏气。

　　建模过程中对各段的同轴度做了严格约束，头部密封锥面与杆部的同轴度公差控制在0.015mm以内，避免气门运动过程中出现偏摆，导致锥面偏磨、密封失效。所有过渡圆角都按照实际加工工艺要求做了还原，没有出现建模过程中容易忽略的锐角结构，完全符合实际零部件的加工工艺逻辑，可直接用于配气机构的运动干涉校核、气道流场仿真分析，也可作为内燃机拆装教学、结构原理演示的数字化模型使用。
