L型双螺栓丝网面板支撑固定支架

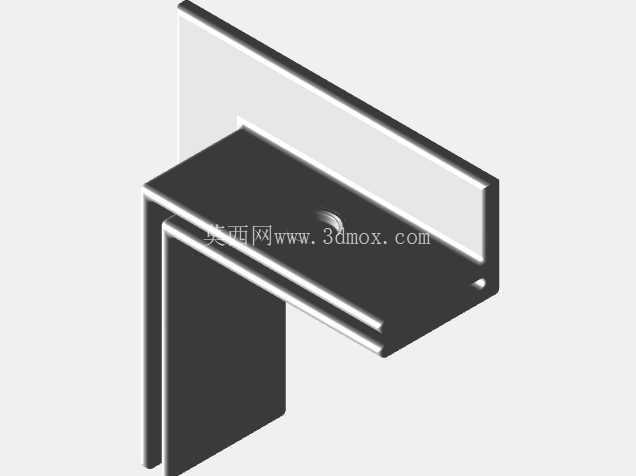

　　这款L型支撑固定件，主要面向小型展示面板、丝网隔层、轻质显示屏的侧装固定场景，在桌面小型试验装置、3D打印配套工装、桌面展示架搭建、小型电子设备屏幕侧装场景中都能适配使用。从结构设计来看，整体采用直角折弯的L型构型，两个互相垂直的安装面分别承担不同的连接功能：竖直面用于贴合固定在立柱、墙面或者设备侧装基准面上，水平面用于承托待支撑的丝网、面板或者屏幕部件，两个面的折弯处做了加厚的过渡圆角处理，避免直角位置应力集中，在承受轻质载荷时不会出现折弯断裂的问题。

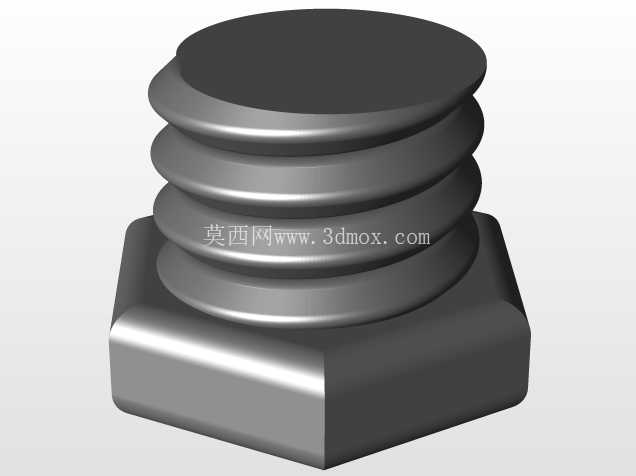

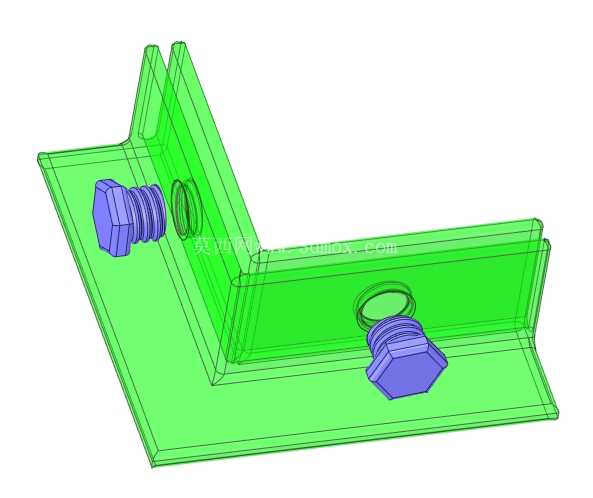

　　两个安装面上都集成了外六角头的快装螺栓结构，螺栓和支架本体采用一体化设计，不需要额外搭配紧固件，安装时只需要在待固定的工件上预先开出对应直径的安装孔，将螺栓穿过孔位之后，搭配手拧螺母就可以完成锁紧，不需要额外使用扳手等工具，在频繁拆装调整的场景下能够大幅提升装配效率。设计阶段特意将螺栓的位置做了偏心排布，两个螺栓分别靠近两个安装面的外侧边缘，这样在固定不同厚度的面板或者丝网时，不会因为螺栓位置过于靠近折弯内角而出现安装干涉，哪怕是厚度在5mm以内的亚克力面板、金属丝网、薄型显示屏背板，都可以顺利贴合安装面完成固定，不会出现缝隙。

　　从安装边界来看，单个支架的竖直安装面长度适配常规的2020铝型材侧面安装孔距，水平面的承托宽度足够覆盖常规小型显示屏的侧边安装位，两个支架配对使用时，分别固定在待支撑部件的左右两侧下方，就可以形成稳定的两点支撑结构，承托重量在1kg以内的部件不会出现下垂变形。针对PLA材质3D打印的成型特性，结构设计时特意将所有壁厚控制在2mm以上，螺栓位置做了局部加厚，避免打印时出现填充不足导致的螺栓断裂问题，0.1mm的打印分辨率下可以保证螺栓的螺纹精度足够，和标准螺母配合时不会出现滑牙问题，25%的填充密度就可以满足日常使用的强度要求，不需要过高的填充率来浪费打印材料。

　　在实际使用场景中，这类支架除了固定屏幕之外，还可以用来搭建小型水培装置的隔板支撑、桌面收纳架的层板固定、小型电子模块的安装支架，不需要额外做结构修改就可以适配多种轻质部件的固定需求。直角面的平面度在设计时做了公差控制，安装之后两个面的垂直度误差控制在0.2mm以内，固定屏幕类部件时不会出现屏幕倾斜的问题，螺栓的突出高度控制在8mm以内，安装之后不会因为螺栓过长而刮碰到屏幕背面的电路或者其他部件，所有的棱边都做了0.5mm的圆角处理，安装时不会划手，也不会刮伤待固定部件的表面。和常规的金属角码相比，这款一体化支架不需要额外搭配螺丝螺母，配件数量更少，装配步骤更简单，对于轻量化的临时搭建场景、3D打印定制化工装场景来说适配性更强，用户可以根据实际的安装需求调整支架的尺寸，只需要修改对应的安装面长度和螺栓间距就可以适配不同尺寸的待支撑部件，不需要重新设计整体结构。
