壁挂式多格遥控器收纳挂架结构设计

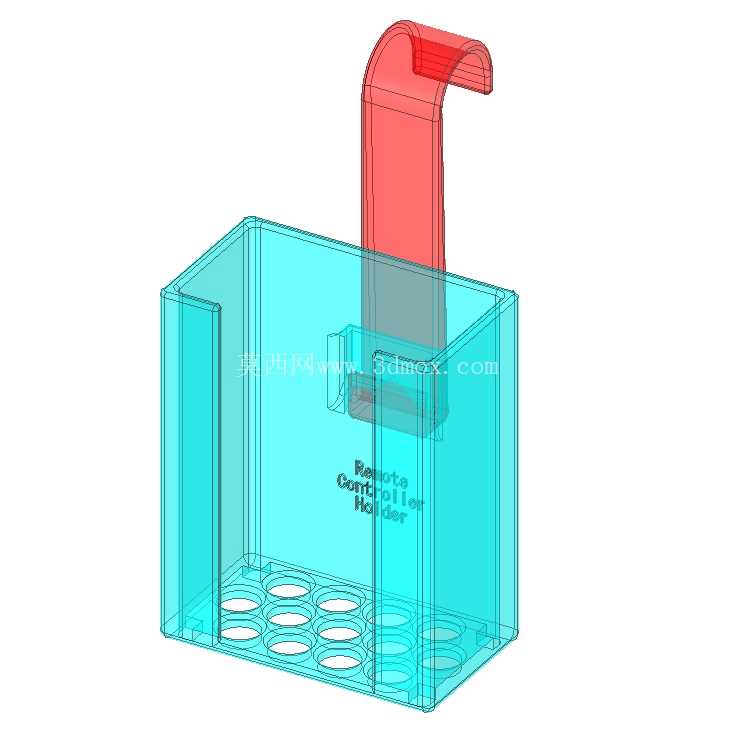

　　日常居家与办公场景中，电视、空调、投影、机顶盒等设备配套的遥控器常因随意摆放出现遗失、摔落、积灰的问题，零散放置在桌面、沙发缝隙处不仅占用台面空间，还会在需要使用时耗费大量寻找时间，这款壁挂式收纳挂架正是针对这类零散小物件的收纳需求设计的结构件。从安装边界来看，这款挂架采用背挂式安装结构，上部的弯折挂钩可以直接卡入墙面预留的挂孔、或是卡在办公桌隔板、沙发侧边挡板的上沿，不需要额外打孔破坏墙面或家具表面，挂钩的弯折弧度做了圆角过渡处理，卡入后不会刮蹭家具漆面，挂钩的厚度控制在3mm，适配常规15-25mm厚度的隔板与挂装条，安装后整体突出墙面的距离控制在85mm以内，不会在通行区域形成突兀的磕碰点。

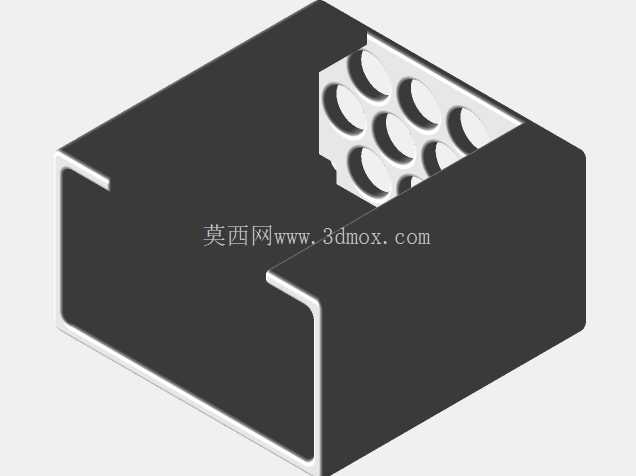

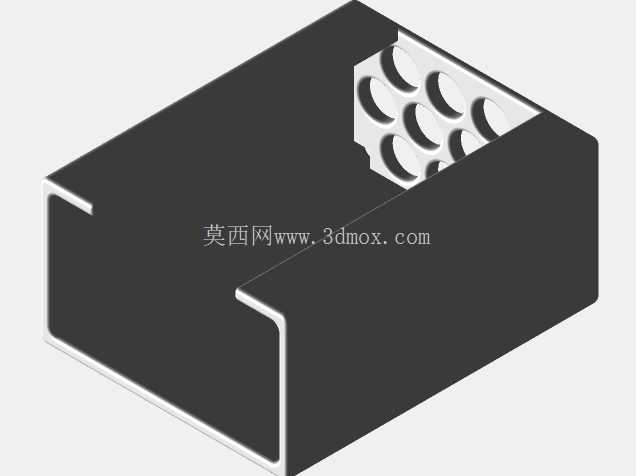

　　主体收纳仓采用敞口式方形腔体设计，内部做了多格分隔，每个分格的内径尺寸匹配常规遥控器的握持宽度，单格宽度预留42mm的空间，可以容纳宽度38mm以内的各类红外、蓝牙遥控器，分格底部做了密集的圆形沥水透气孔，日常清洁时可以直接冲洗仓体，积水会从底部孔洞快速排出，不会在仓内积留滋生霉菌，同时透气孔也能减少仓内积灰的附着面积，日常打理只需要用干布擦拭表面即可。仓体正面做了内凹的标识区域，可以粘贴对应遥控器的功能标签，方便快速识别对应设备的遥控器位置，仓体的边角全部做了R2的圆角处理，没有尖锐的棱角，日常拿取遥控器时不会划伤手部。

　　从结构设计的角度来看，整个挂架采用一体化注塑成型的结构思路，主体仓壁的厚度均匀控制在2.5mm，挂钩与仓体连接的位置做了三角加强筋结构，提升挂装后的承重能力，整体静态承重可以达到1.5kg，足够容纳6-8个常规尺寸的遥控器，不会出现挂钩断裂、仓体变形的问题。仓体背部与安装面贴合的位置做了0.5mm的内凹设计，避免安装面不平整时出现挂架晃动的问题，挂钩的下沿做了15度的倾斜导向角，安装时不需要精准对位，顺着导向角就可以快速将挂架卡入安装位，拆卸时只需要向上抬起挂架就可以取下，方便调整安装位置或是整体清洁。在实际使用场景中，这款挂架除了收纳遥控器之外，也可以用来放置手机、便签本、小型美工刀、书写笔等桌面零散小物件，安装位置可以选择在电视背景墙侧边、沙发扶手旁、办公桌隔板侧面等伸手就能够到的区域，拿取物品的动线非常短，不需要起身或是翻找抽屉。结构设计时充分考虑了注塑生产的工艺要求，所有的拔模斜度控制在1.5度，没有倒扣结构，不需要复杂的抽芯模具结构，可以有效降低生产时的模具成本，仓壁的厚度均匀过渡，不会出现注塑时的缩痕、缺胶问题，成品的外观一致性更好。

　　挂架的整体高度控制在160mm，宽度120mm，收纳仓的内部深度70mm，放入常规长度150mm以内的遥控器时，遥控器上部会露出20mm左右的高度，方便手指捏住取出，不会出现整个遥控器陷在仓内难以拿出的问题。底部的沥水孔直径8mm，孔间距12mm，均匀排布在仓底，既保证了沥水透气的效果，也不会因为孔洞过大导致小型物件从孔中掉落。挂钩的长度设计为45mm，卡入安装位后有足够的咬合长度，即使不小心碰撞到挂架侧面，也不会出现脱落的情况，挂钩与仓体的连接位置做了圆弧过渡，避免应力集中导致的断裂问题，长期挂装使用也不会出现塑料疲劳变形的情况。
