带翼型安装座的螺纹式线轴适配连接结构

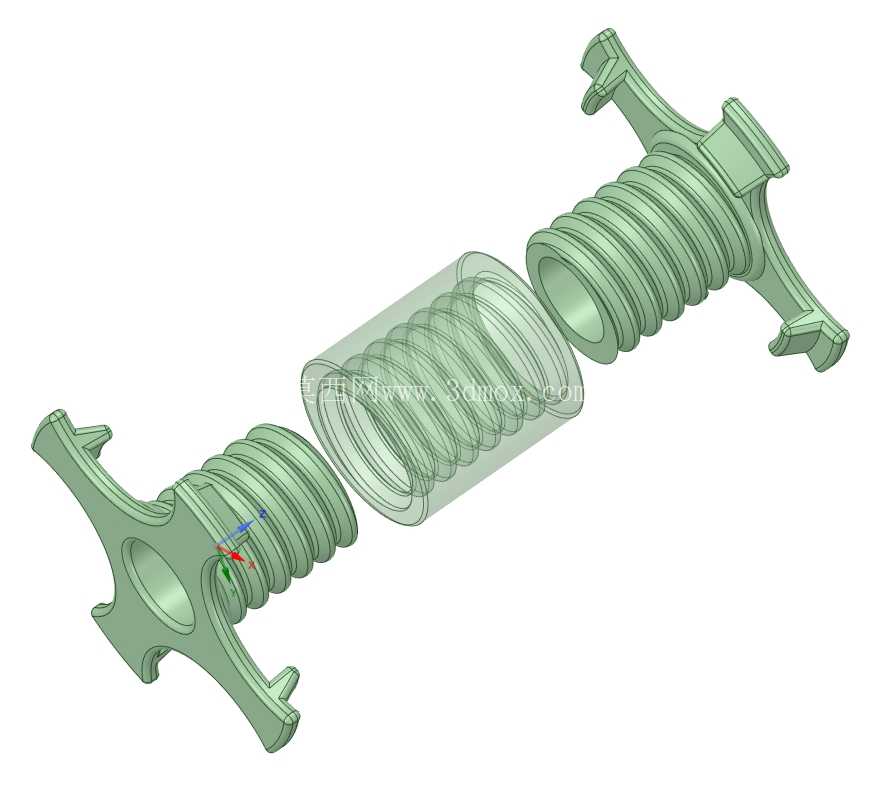

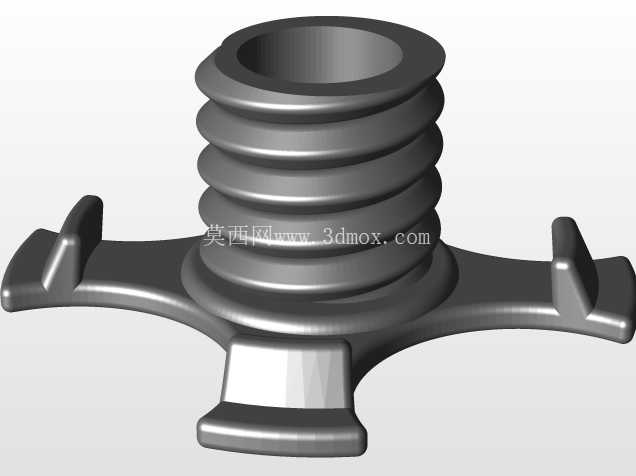

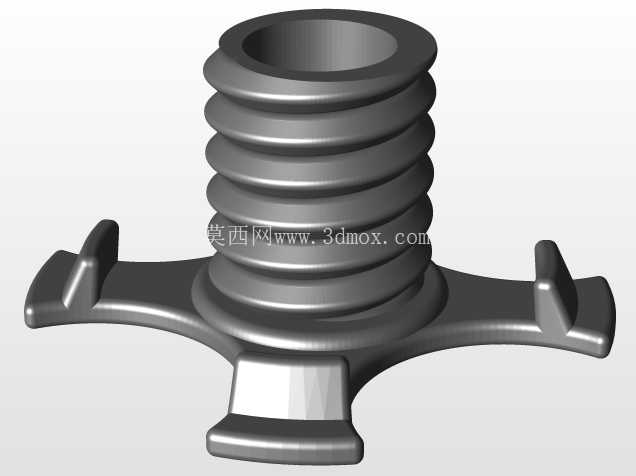

　　在纺织绕线、线缆收放、3D打印耗材输送、小型线材加工这类涉及线轴安装的设备场景里，适配不同规格线轴的连接部件一直是影响设备兼容性的核心结构，很多老旧设备或者定制化工装的线轴安装位尺寸固定，遇到内径、轴长不匹配的线轴时，要么无法安装，要么运转时出现偏心晃动，直接影响绕线整齐度或者线材输送精度，严重时还会因为线轴跳动导致线材拉扯断裂，耽误生产节拍。这款线轴适配结构就是针对这类跨规格适配需求设计的，整体采用三段式分体组合结构，两端是带翼型安装座的螺纹连接端，中间是透明可视化的套筒段，从结构逻辑上看，两端的翼型安装座不是随意设计的造型，每个翼片上都预留了安装定位的贴合面，安装时可以直接卡在设备原有轴座的卡槽内，不需要额外加工转接法兰，就能快速完成固定，翼片的弧度做了卸力优化，当线轴高速转动产生径向跳动时，翼片可以分散局部应力，避免连接根部出现应力断裂的问题。

　　中间的套筒段做了等距内螺纹结构，螺纹的导程和牙型是按照常用线轴的内孔配合公差设计的，既可以通过旋转调整两端连接座的间距，适配不同轴向长度的线轴，又能在安装后通过螺纹的自锁特性防止运转过程中出现轴向窜动，套筒采用透明材质的设计初衷，是为了让运维人员在设备运转过程中可以直接观察内部线材的走线状态，不用拆开适配结构就能判断是否存在线材卡滞、缠绕的问题，减少日常巡检的拆装工作量。从安装边界来看，两端连接座的最大外径和常用设备的线轴安装位预留间隙匹配，安装时不需要对设备原有轴座进行扩孔或者切削加工，翼片的外伸尺寸控制在常规安全防护罩的内部空间范围内，不会出现运转时剐蹭防护罩的问题，中间套筒的调节行程覆盖了市面上多数民用及工业级小型线轴的轴向长度范围，调整到最短行程时可以适配短款耗材线轴，拉伸到最长行程时可以满足常规工业绕线轴的安装需求。

　　在功能特性上，这款适配结构没有采用传统的顶丝固定方式，而是靠两端螺纹座的锥面和线轴内孔端面贴合锁紧，锥面的角度做了微度倾斜设计，锁紧时可以自动找正线轴的中心，避免安装偏心带来的转动不平衡问题，相比顶丝固定的方式，不会因为顶丝挤压对线轴内孔造成局部损伤，反复拆装也不会出现配合间隙变大的问题。实际应用中，这款结构除了用在常规的绕线设备上，也可以作为小型工装的转接部件，比如在DIY的线材裁切设备、3D打印机的多耗材架改造、小型纺织实验设备的线轴固定工位上，都能直接替换原有不匹配的连接轴，不需要重新设计整个安装轴系，大幅降低设备改造的加工成本。

　　设计过程中特意对螺纹段的配合公差做了分级处理，靠近两端翼座的螺纹段公差更紧，保证和安装座连接时的同轴度，中间段的螺纹公差稍松，方便旋转调整间距时不会出现卡滞，同时在螺纹表面做了微导程的储油槽，长期使用时可以留存少量润滑脂，避免螺纹锈蚀导致间距无法调整。从受力角度分析，当线轴满卷负载时，整个适配结构的受力集中在两端翼座和螺纹的连接根部，所以在根部做了圆弧过渡处理，减少应力集中系数，经过实际运转测试，在额定转速下，整个结构的径向跳动量控制在很小的范围内，不会因为适配转接带来额外的振动，完全满足常规线材收放工况的使用要求。
