L型体育场馆钢结构框架三维设计模型

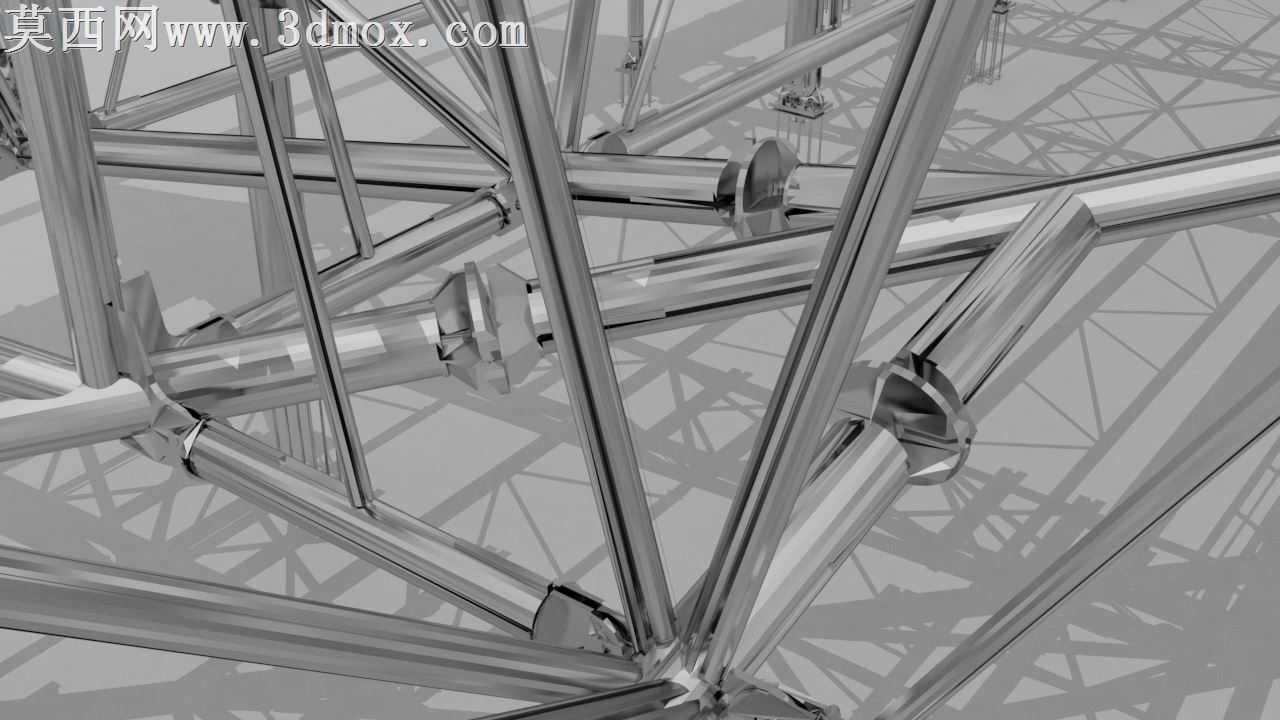

做这个L型体育场馆钢结构框架的时候，最先卡壳的是转角区域的荷载传递逻辑，毕竟两跨框架呈直角交汇，要是直接把两边的主梁生硬对接，后期做受力模拟的时候转角节点的应力集中数值直接飙到了安全阈值的1.7倍，根本过不了验算。索性把转角区域的立柱做了加密处理，原本4米间距的立柱在转角12米范围内缩到2.8米，还在交汇位置加了三道斜向的支撑肋，不是那种直愣愣的方钢斜撑，而是顺着屋面檩条的走向做了变截面的H型钢支撑，和主梁连接的地方特意做了圆弧过渡的切口，避免焊接的时候出现应力死角。

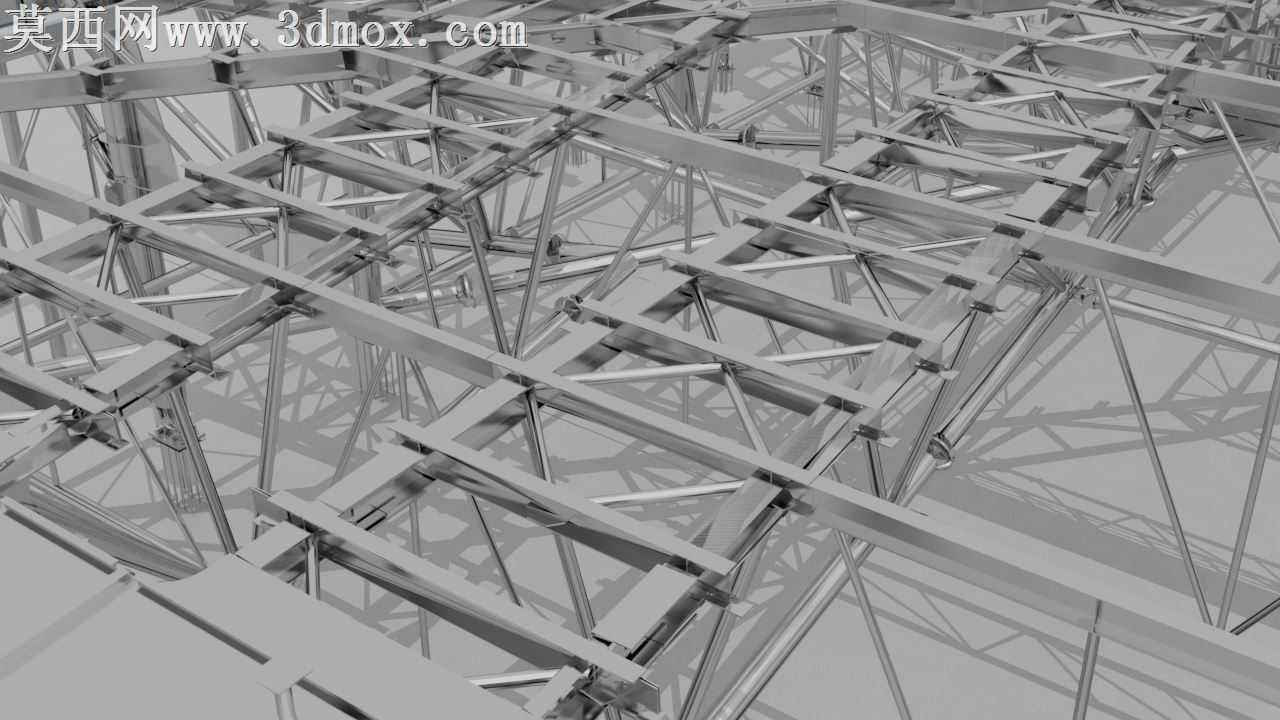

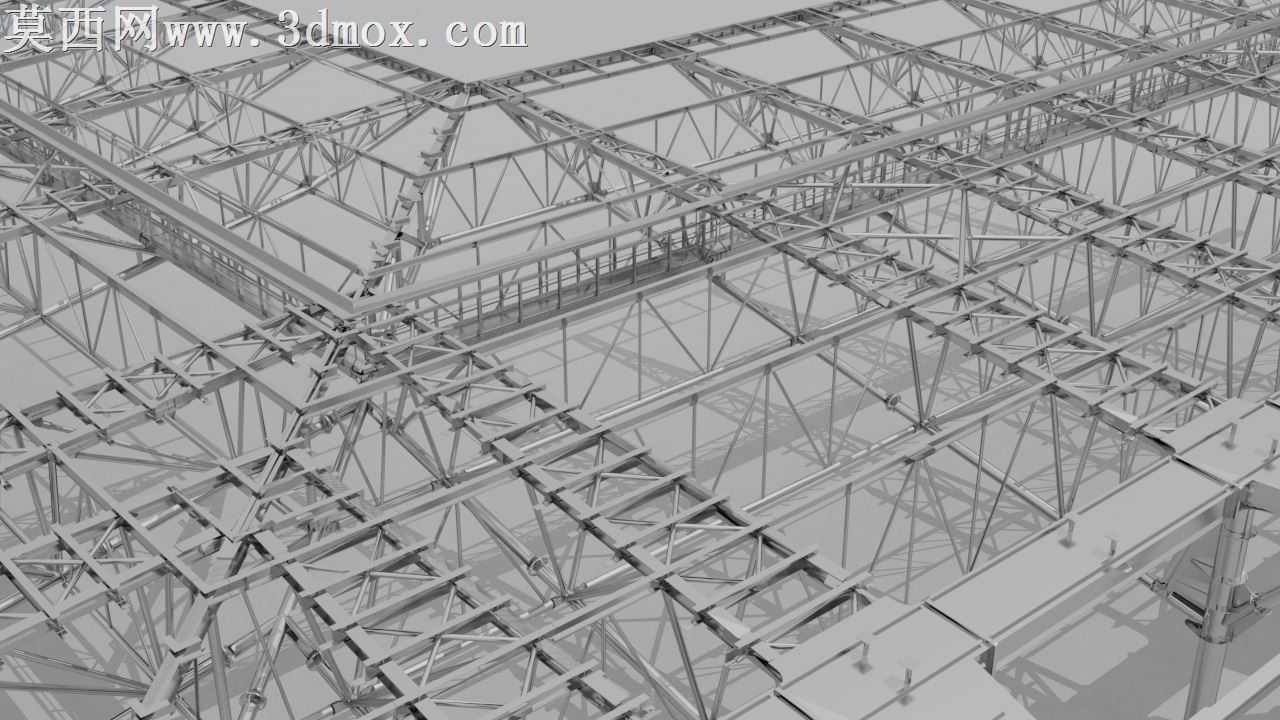

做构件排布的时候没敢直接用等截面的钢梁通长布置，毕竟体育场馆的屋面要预留设备吊装、管线穿行的空间，靠近场馆内侧的主梁做了下翼缘的局部加宽，既能给后续的马道、管线支架留好安装点位，也不用额外在梁身上打洞削弱截面强度。屋面的檩条排布特意顺着两跨框架的走向做了分块，转角区域的檩条没有强行做通长件，而是拆成了两段用连接板固定，后期要是局部檩条出现锈蚀或者变形，不用拆整片屋面就能单独更换，省了不少后期维护的麻烦。

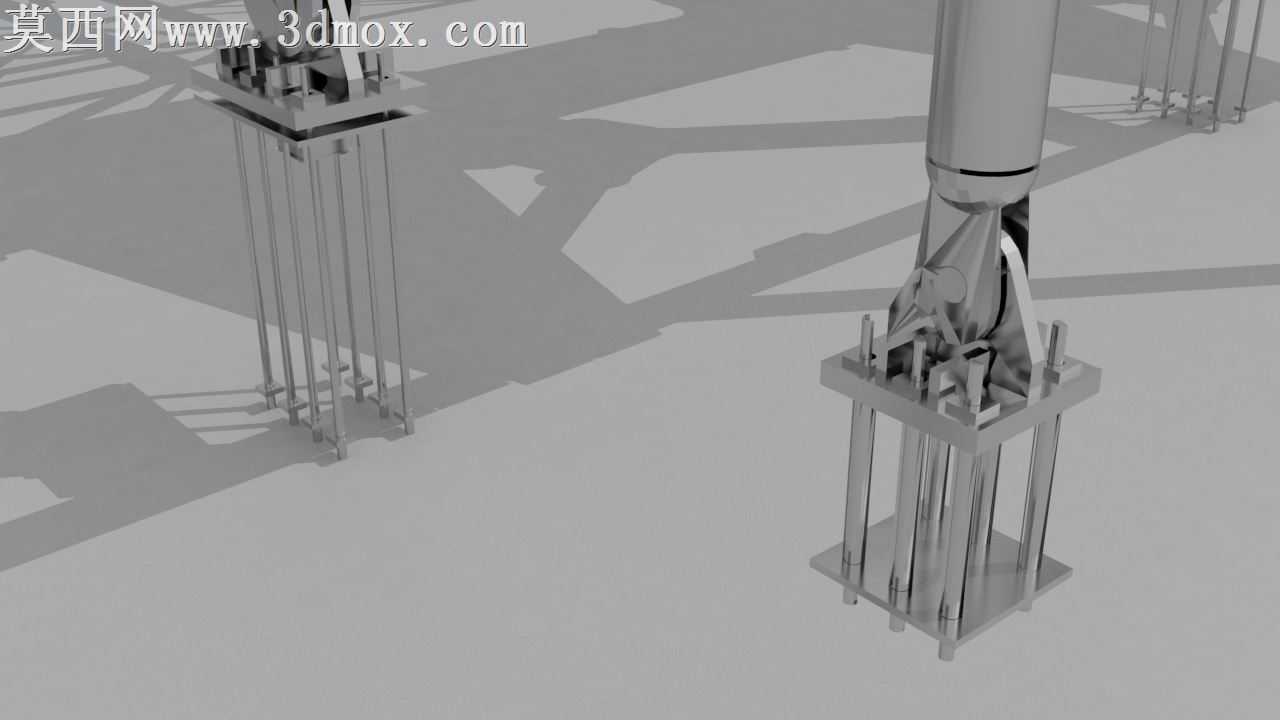

立柱和基础连接的地方没做常规的平板地脚，而是加了12mm厚的加劲肋，每根立柱的四个面都焊了三角肋板，毕竟这种大跨度的钢结构，风荷载和屋面雪荷载的组合作用力不小，地脚要是刚度不够，后期很容易出现立柱偏移的问题。做构件细节的时候特意把每处螺栓连接的孔位都留了2mm的安装间隙，没有把孔位做的和螺栓直径完全卡死，现场安装的时候难免有构件加工的尺寸误差，这点间隙刚好能抵消安装偏差，不会出现螺栓穿不进去要现场扩孔的情况。

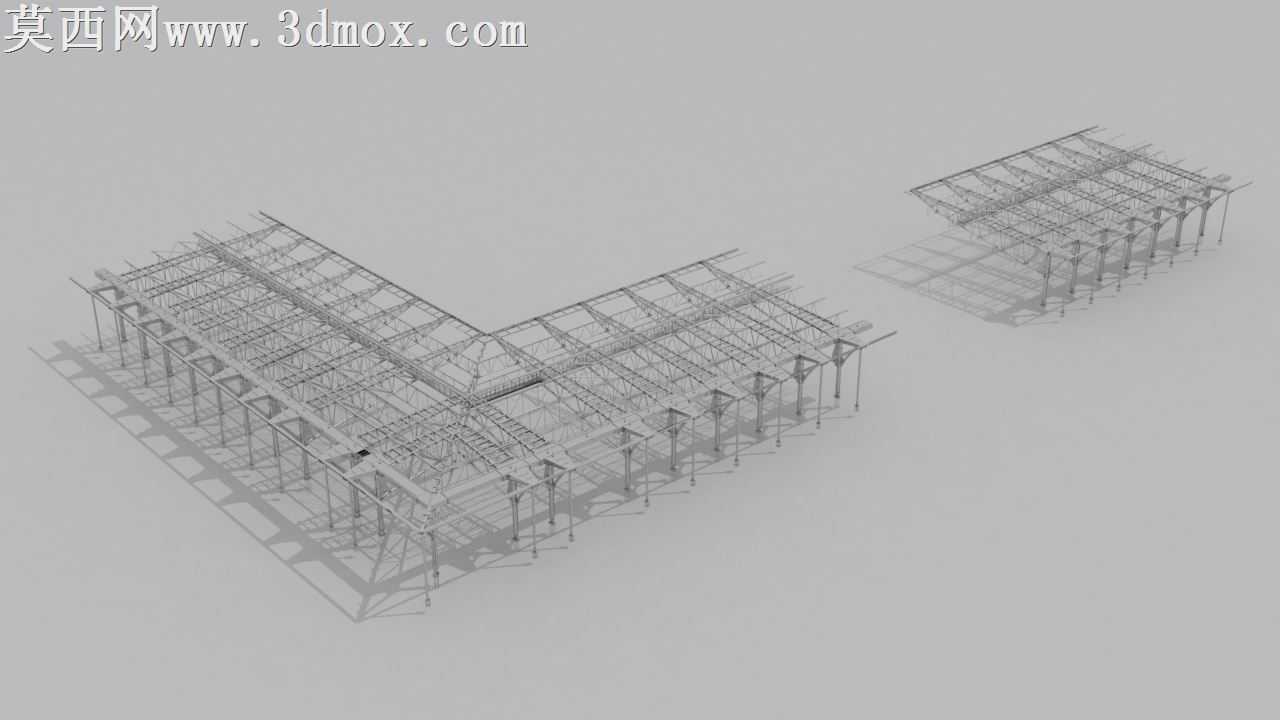

渲染调试材质的时候，没有直接用默认的亮面钢材材质，给钢构件表面加了一层轻微的氧化质感，不是那种锈迹斑斑的效果，就是钢材出厂后经过短期存放的哑光金属质感，连接节点的螺栓特意做了镀锌层的亮面效果，和主体钢构件的质感做出区分，看模型的时候能一眼分辨出构件和连接固件。视角调试的时候特意选了斜45度的鸟瞰视角，既能看清L型整体的框架排布，也能把转角区域的支撑结构、屋面檩条的分层逻辑展现出来，不会被立柱挡住内部的结构细节。

整个模型没有做多余的装饰性构件，所有的杆件都是实际受力需要的结构件，没有为了视觉效果加没用的装饰肋，每一处斜撑、每一道加劲肋的位置都对应实际的受力需求，不管是做钢结构施工交底，还是做课程设计的结构验算参考，都能直接对应到实际的施工逻辑，不会出现模型看着好看实际没法落地的问题。
