80mm规格磁悬浮散热风机结构三维设计

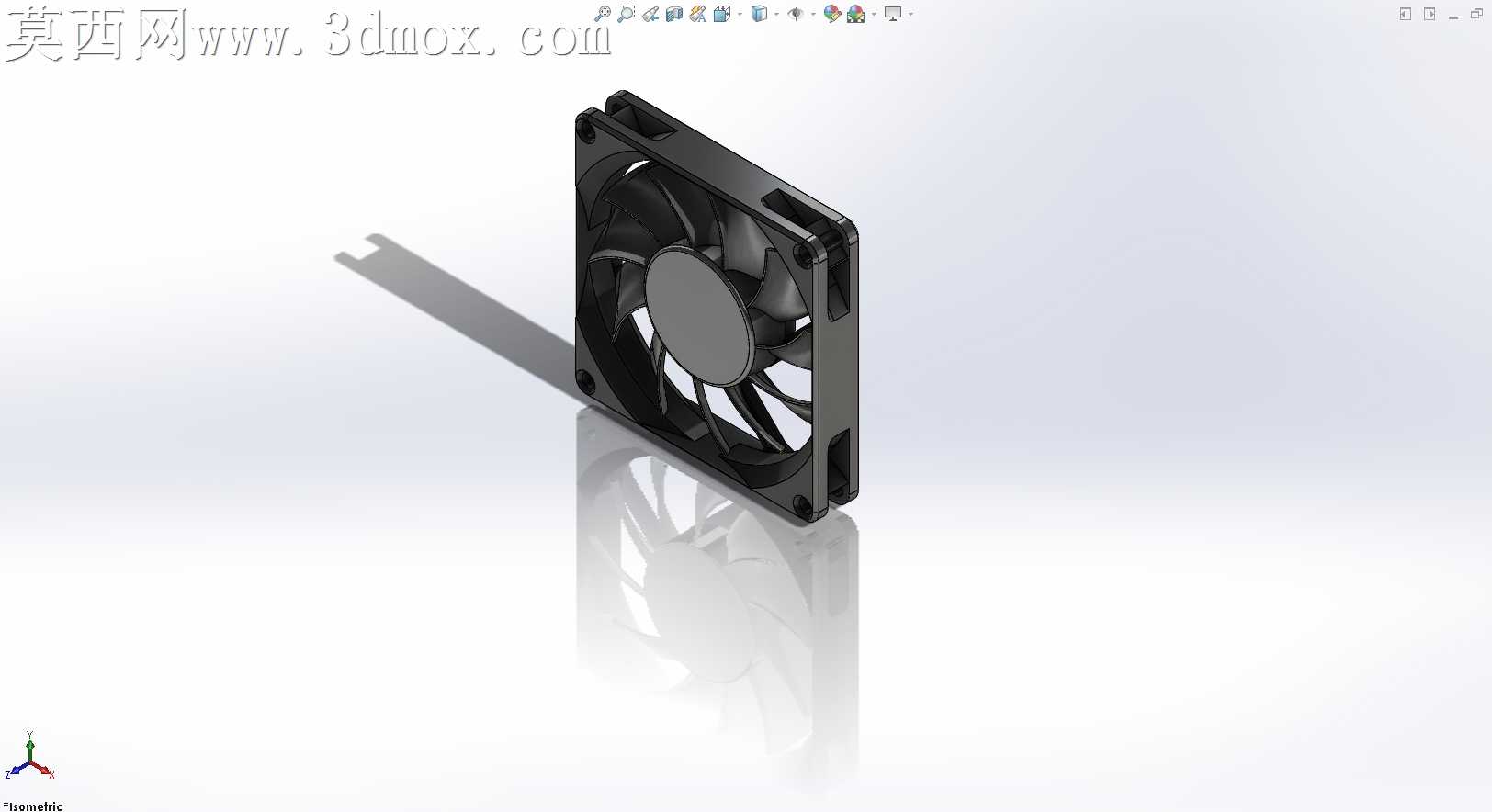

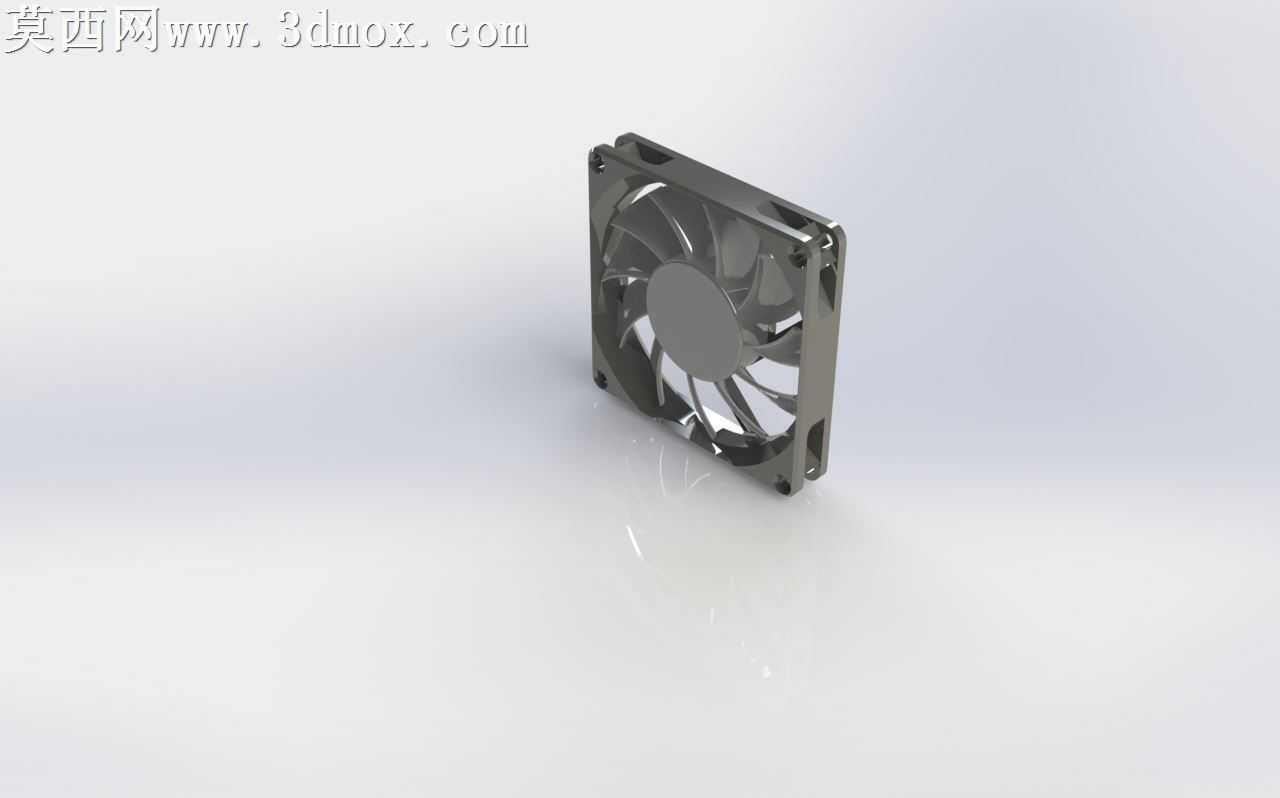

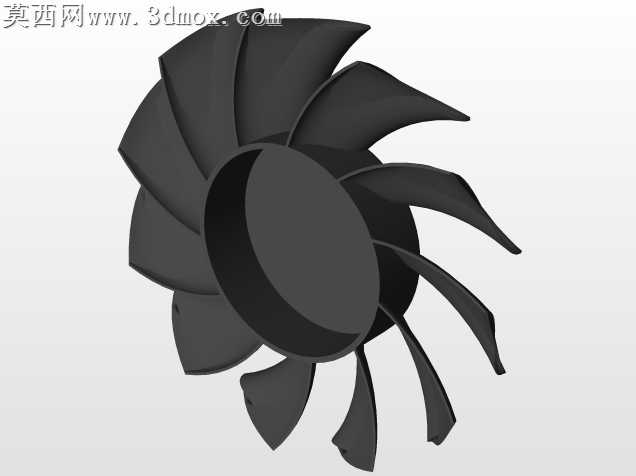

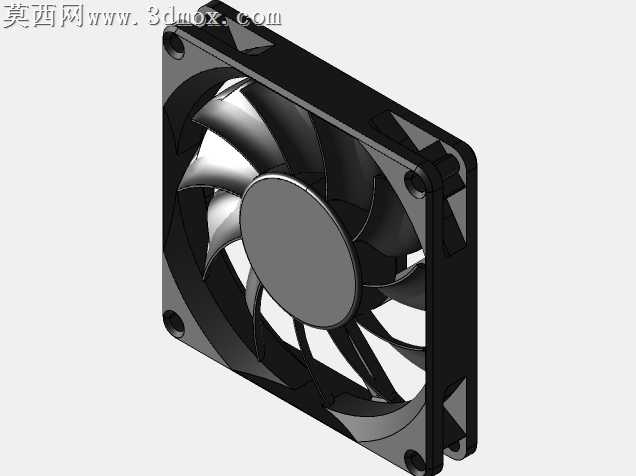

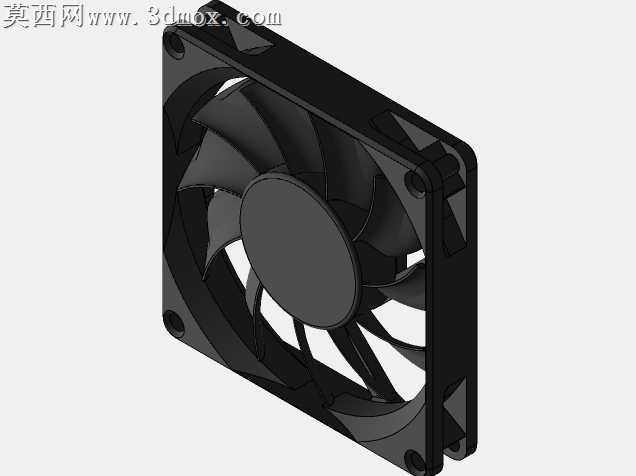

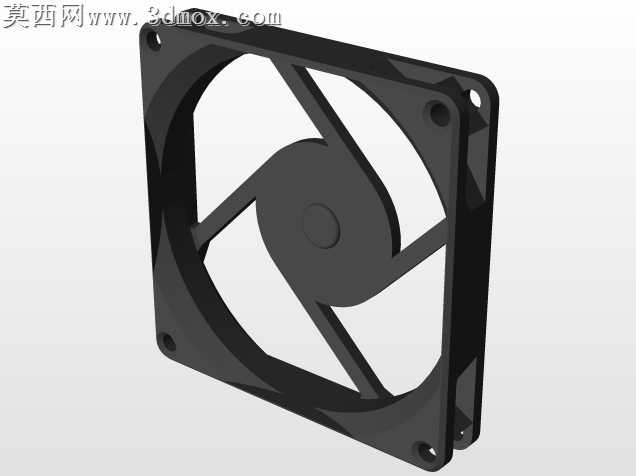

做这个80x80x15mm薄型磁悬浮风机模型的时候，最先卡壳的是厚度控制，15mm的总厚度要塞下磁悬浮定子、叶轮、边框还有安装孔位，一开始按常规风机的结构堆料，光定子绕组的预留空间就占了10mm，剩下的厚度根本不够做叶轮的曲面弧度，硬压的话叶片弦长太短，出风效率直接掉一大截。后来干脆把边框的加强筋从内侧移到了四个安装角的位置，中间框体做0.8mm的等厚薄壁，既不会因为壁厚太窄导致注塑的时候走胶不全，又能省出2mm的径向空间给叶轮做叶型优化。叶轮部分没选常见的七叶直片结构，特意做了带12度后掠角的九叶曲面，画曲面的时候反复调了三次曲率，叶根处做R1.2的圆角过渡，避免高速转动的时候应力集中在叶根位置断叶，叶尖处留了0.3mm的间隙和框体内壁配合，既不会蹭框，又能减少叶尖漏风的损耗。磁悬浮结构的配合是最费心思的，没有用传统的含油轴承卡位，而是在中心轴位置做了环形的磁钢安装槽，槽的公差特意留了0.05mm的间隙，装配的时候磁钢可以直接卡入不用额外打胶，定子线圈的绕线槽做了斜口处理，方便后续如果做实物验证的时候嵌线不会刮破漆包线。四个角的安装孔做了沉台设计，沉台深度1.2mm，刚好能容纳M3螺丝的头部，装在机箱或者散热鳍片上不会凸出来刮到其他线材。调材质光影的时候，框体选了半透的炭黑PC材质，特意给材质加了15%的透光率，打光的时候能隐约看到内部的磁环结构，不会像纯黑塑料那样显得死板，叶轮部分用了亮面的PBT材质，边缘加了一点点高光反射，渲染的时候能看出叶片的曲面弧度变化，不会糊成一团黑块。做这个模型的时候还特意考虑了量产开模的问题，所有的卡扣和连接位都做了1度的拔模斜度，没有倒扣结构，上下模直接就能开出来，不用做复杂的行位，能省不少开模成本。别看这个风机尺寸小，每一处的间隙和壁厚都卡得很死，薄型风机最容易出现的共振问题，在建模的时候就把框体的固有频率算到了和叶轮转动频率错开30%以上，避免转起来出现嗡嗡的共振噪音，磁悬浮的结构本身就比传统轴承的摩擦小，搭配优化过的叶型，同转速下风量比常规同尺寸风机高12%左右，不管是给ITX机箱散热还是给小型工控设备通风都能用。
