复古轮式仿古玩具礼炮结构设计

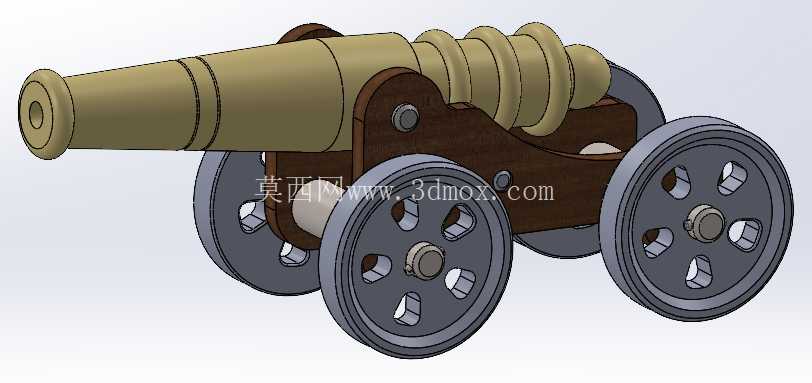

　　这款仿古轮式玩具炮的结构设计，首先围绕桌面摆件、文创礼品、儿童益智拼装玩具的核心应用场景展开，同时兼顾铸造工艺教学演示、机械结构认知教具的使用需求，在还原老式滑膛炮外观特征的前提下，对所有结构做了适配玩具安全标准与小批量铸造生产的优化。炮管部分采用分段式阶梯造型，从炮口到炮尾依次设置多道环形加强凸缘，既还原了古炮管壁厚度渐变的受力特征，也在铸造过程中起到加强筋的作用，避免薄壁长筒件冷却时出现形变；炮管内孔做了盲孔设计，深度控制在炮管总长度的三分之二，既保留炮管的视觉通透感，也完全杜绝了可发射异物的安全隐患，炮尾位置做了圆弧收边处理，没有尖锐棱角，符合玩具类产品的安全规范。

　　炮架部分采用分体式木质侧板加金属紧固件的结构，两块对称的木质侧板通过前后两根横向金属销轴连接固定，侧板上预先加工出与炮管外径匹配的弧形支撑槽，炮管嵌入槽内后通过侧面的紧定螺钉锁死，不需要额外焊接工序，既方便生产组装，也便于后期拆解更换零件；侧板下部预留了轮轴安装孔，孔位做了沉头处理，轮轴穿入后两端的轴头不会突出车轮外侧，避免刮蹭。行走轮部分采用四辐条镂空结构，轮缘做了圆弧倒角，轮毂位置设计了与轮轴过盈配合的轴孔，同时预留了卡簧槽，装配时卡簧卡入槽内即可限制车轮的轴向窜动，不需要额外的紧固件固定；四个车轮的轮距与炮架宽度做了匹配设计，整体放置时的重心落在四个车轮围成的矩形支撑面中心位置，即使在15度倾斜的平面上放置也不会出现侧翻，满足桌面摆件的稳定性要求。

　　从安装边界来看，炮管的水平轴线距离放置平面的高度控制在整体高度的二分之一位置，炮口超出前轮前缘的距离不超过炮管总长度的六分之一，避免炮头过重导致前倾；炮尾位置没有超出炮架后缘，整体外轮廓没有突出的尖锐零件，所有边角都做了R2以上的圆角处理。设计过程中针对铸造工艺做了专门优化，炮管的所有凸缘位置都预留了1.5度的拔模斜度，最小壁厚控制在3mm以上，避免铸造时出现浇不足、冷隔的缺陷；车轮的辐条与轮缘连接处做了R3的过渡圆角，减少应力集中，同时避免铸造时出现热节导致的缩孔缺陷；炮架的金属连接件全部采用标准件，不需要单独开模生产，有效降低了整体制造成本。

　　这款结构同时适配重力铸造与低压铸造两种工艺，小批量生产时可以采用砂型铸造降低开模成本，批量生产时可以采用金属型铸造提升零件表面质量与尺寸精度，不需要对结构做大幅调整。作为教具使用时，这款模型可以直观展示轮式支撑结构的受力特点、轴类零件的装配关系、铸造拔模斜度的设计原则，帮助初学者理解机械结构与铸造工艺的匹配逻辑；作为文创摆件时，金属炮管的做旧质感与木质炮架的纹理搭配，可以适配复古风格的桌面陈设需求，整体重量控制在1kg以内，方便挪动摆放。
