这套摆盘式运动转换机构,核心功能是将连续旋转输入转化为特定轨迹的往复摆动输出,在轻工送料、纺织机械打纬、小型冲压设备进给、自动化装配线的工位切换单元中都有成熟应用场景,不少需要周期性往复动作且对冲击量有控制要求的工位,都会优先选用这类结构替代传统曲柄滑块,原因在于其运动曲线更平缓,启停阶段的刚性冲击远小于同行程的曲柄机构。

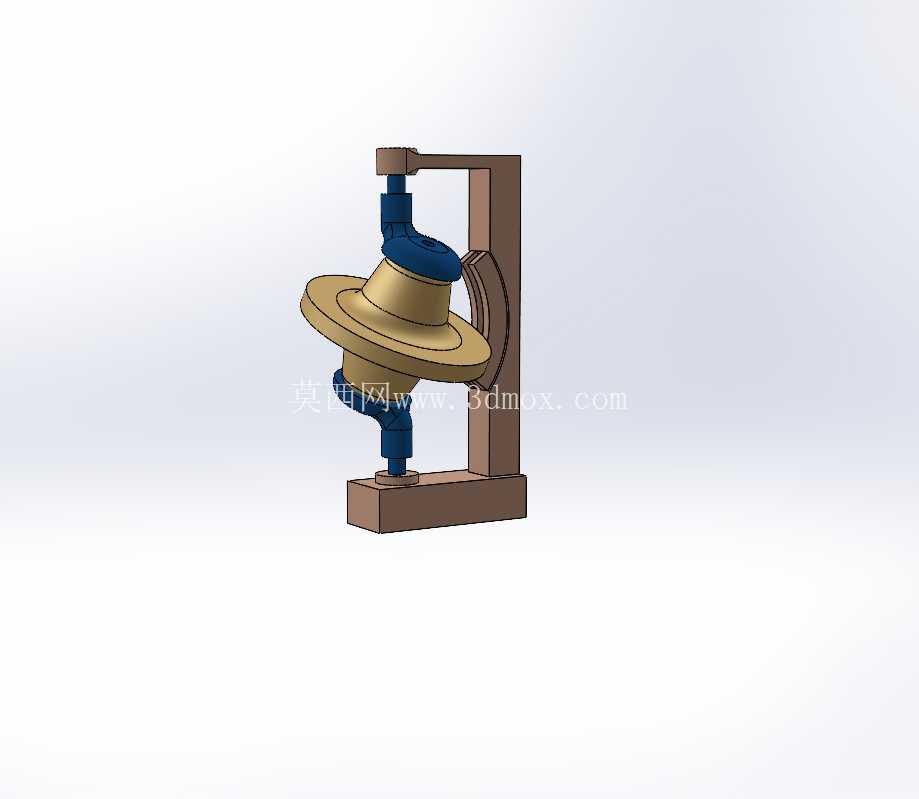

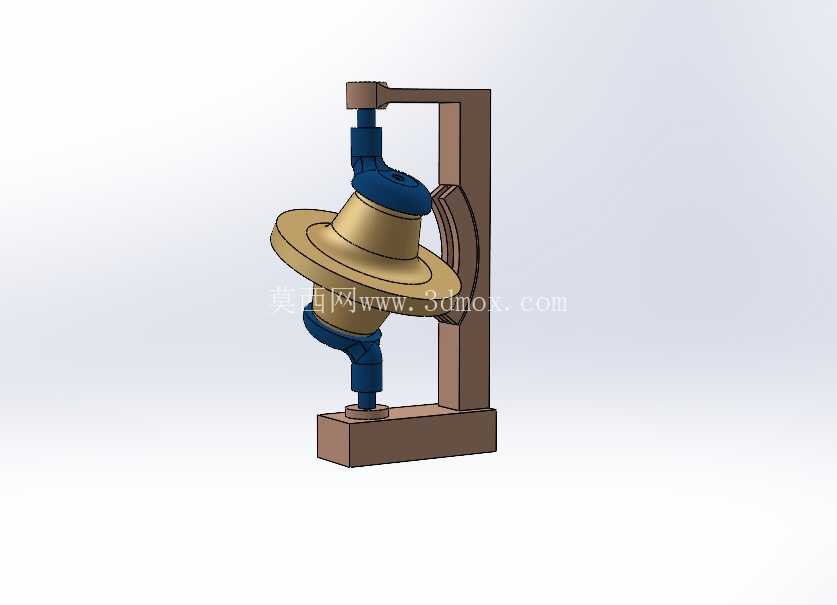

从实际结构来看,整套机构采用C型开式安装机架作为承载基体,机架底部为平直安装面,预留了四个螺栓沉孔用于和设备基座固定,安装面的平面度公差控制在0.05mm以内,避免安装后机架产生形变影响内部传动副的啮合间隙;机架竖直臂的内侧加工有同轴的轴承安装位,用于支撑摆盘组件的中间回转轴,轴承位的同轴度公差控制在0.03mm,保证回转轴转动时无卡滞。输入轴部分采用上下双轴承支撑结构,上下轴承座分别固定在机架的上下悬臂端,输入轴的轴线与摆盘回转轴的轴线呈固定空间夹角,这个夹角参数直接决定输出摆杆的行程大小,常规应用场景下夹角设置在15度到25度区间,可实现摆杆30度到50度的摆动角度输出,若需要更大行程可适当增大轴线夹角,但需同步校核接触副的接触应力,避免接触面压溃磨损。
核心传动件为中间的盘形摆盘,摆盘的上下端面分别加工有与上下轴端配合的球面接触副,接触表面采用淬硬处理,硬度达到HRC45-50,降低长期往复运动下的磨损量;摆盘的外边缘设置有环形卡槽,与摆杆端部的弧形抱爪配合,抱爪的内弧面与摆盘外圆的弧度完全匹配,配合间隙控制在0.02-0.04mm,既保证运动传递无空回,又不会因间隙过小导致运动卡滞。输出摆杆为悬臂式结构,一端与摆盘的卡槽连接,另一端为动力输出端,可根据实际负载需求安装夹具、冲头、拨叉等执行元件,摆杆的截面采用矩形变截面设计,靠近铰接位置的截面厚度更大,向输出端逐渐收窄,在保证结构刚度的前提下尽可能降低运动部件的惯量,减少高速运转时的振动。
设计这类机构时,首先要根据输出端的负载大小和摆动行程确定两轴的空间夹角,夹角过小会导致输出行程不足,夹角过大则会使接触副的滑动摩擦分量急剧上升,降低传动效率同时加剧磨损;其次要合理分配各运动副的配合间隙,球面接触副的间隙需控制在0.015-0.03mm,间隙过大会导致运动精度下降,输出端的位置误差超出允许范围,间隙过小则会在热胀状态下出现卡滞。安装边界方面,整套机构的外轮廓尺寸紧凑,C型机架的开口宽度略大于摆盘的最大直径,安装时需保证输入轴与驱动源的输出轴同轴度误差不超过0.1mm,可通过联轴器补偿少量的同轴度误差,避免额外的径向力作用在输入轴轴承上,缩短轴承使用寿命;输出端的负载需作用在摆杆的运动平面内,避免产生额外的倾覆力矩,导致抱爪与摆盘卡槽的偏磨。
实际应用中,这类机构的传动效率可达到85%以上,相比传统的圆柱凸轮往复机构,加工难度更低,不需要加工复杂的空间凸轮槽,仅需保证摆盘的球面轮廓度和各轴承位的位置精度即可,普通三轴加工中心配合回转工装就能完成全部零件的加工,制造成本比同参数的凸轮机构低30%左右;同时维护也更便捷,接触副的磨损可通过调整轴承端盖的垫片厚度补偿间隙,不需要更换核心零件,适合在中低速、中等负载的往复动作工位长期运行,在小型自动化设备的送料、分拣、压合工位上,这类结构的运行寿命可达到8000小时以上,仅需定期在接触副涂抹润滑脂即可保证稳定运行。
