小轴距平行轴传动用奥尔德姆联轴器结构

在轻工输送、小型自动化工作站、桌面型实验设备这类布局紧凑的传动场景里，经常会遇到两根平行轴的轴线存在小范围径向偏移，同时安装空间被严格限制的情况，这时候普通的凸缘联轴器因为无法补偿径向错位，强行安装会导致轴承受额外的径向载荷，轻则加快轴承磨损、引发传动异响，重则出现轴件疲劳断裂的问题，而十字滑块联轴器在这类小轴距场景下又会因为滑块滑动行程受限，补偿能力打折扣，奥尔德姆联轴器恰恰是适配这类工况的典型传动部件。

从实际功能来看，这类联轴器的核心作用就是连接轴线间距较小的两根平行轴，在传递扭矩的同时，允许两轴之间存在一定范围的径向安装偏差，补偿加工、装配过程中产生的轴系位置误差，避免额外的附加载荷传递到两端的支撑轴承和动力输出端。和其他可移式联轴器不同，奥尔德姆联轴器的中间盘通过两侧互相垂直的凸榫分别和两端的半联轴器嵌合，传动过程中中间盘会在两个半联轴器的槽内做小幅度的滑动，以此抵消两轴之间的径向错位，这种结构没有弹性元件，属于刚性可移式联轴器，传递扭矩的过程中不会出现弹性元件带来的传动滞后，传动精度相对稳定，适合转速不高、载荷平稳的中小扭矩传动场景。

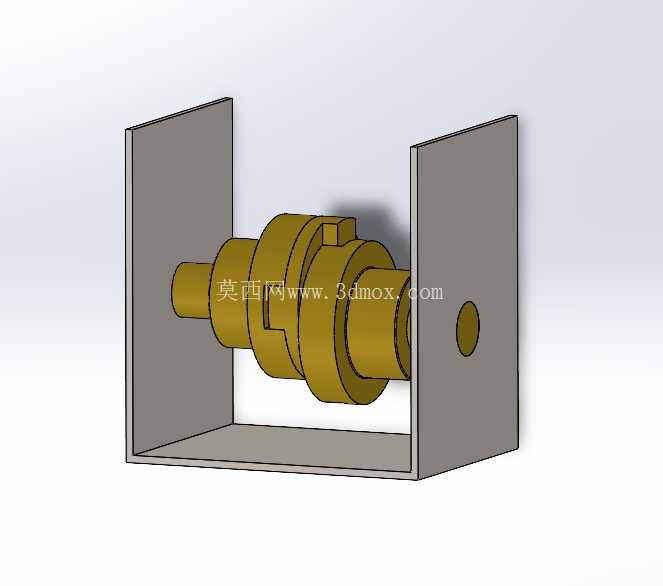

做三维结构设计的时候，首先要明确安装边界的约束：这类联轴器适配的两轴轴距偏差范围通常在轴径的5%以内，设计时两端半联轴器的轴孔要根据所配轴的直径、公差带做匹配，一般选用H7/k6的过渡配合，保证和轴的同轴度基础，同时轴孔上要预留紧定螺钉或者键槽的安装位置，避免传动过程中半联轴器和轴之间出现相对转动。中间盘的厚度要控制在合理范围，太厚会增加整体转动惯量，提升启动阶段的动载荷，太薄则会导致凸榫的接触面积不足，单位面积压应力过大，加快滑动面的磨损，通常中间盘的厚度取两端半联轴器轮毂直径的0.2-0.3倍即可。两侧的凸榫宽度要和半联轴器上的滑槽宽度做间隙配合，间隙量控制在0.1-0.2mm，既保证中间盘可以在槽内自由滑动补偿偏移，又不会因为间隙过大导致传动反向间隙超标。

外形尺寸方面，这类联轴器的整体外径要根据传递的额定扭矩核算，扭矩越大，对应的外径和轮毂长度也要相应增加，轮毂长度一般取轴径的1.2-1.5倍，保证和轴的配合长度足够，避免轴孔处出现应力集中。安装的时候要注意，两端半联轴器要分别固定在主动轴和从动轴上，保证两个半联轴器的滑槽方向互相垂直，再装入中间盘，手动盘车检查转动是否顺畅，有没有卡滞的情况，如果存在卡滞要调整两轴的相对位置，避免中间盘被卡死失去补偿能力。滑动面可以根据工况涂抹少量润滑脂，降低滑动过程中的摩擦阻力，减少磨损，延长部件的使用寿命。

在实际选型应用中，这类联轴器不适合高速重载的传动场景，因为高速转动时中间盘的偏心滑动会产生额外的离心力，加剧振动和磨损，通常适用的转速范围在每分钟几百转以内，在小型包装设备的送料辊传动、桌面型工装的动力传递、实验台架的小扭矩传动场景中应用十分广泛，它的结构简单，加工难度低，装配维护方便，不需要复杂的安装调整就能获得不错的偏移补偿效果，是紧凑布局平行轴传动的可靠选择。做三维建模的时候要注意各个配合面的公差表达，尤其是滑槽和凸榫的配合间隙，要在模型中预留出合理的间隙量，避免干涉，同时要还原安装槽、紧定螺钉孔这些细节结构，保证模型可以直接用于装配验证和工程图输出。
