简易DIY遥控小车结构设计方案

这款轮式移动小车的结构设计，核心面向青少年科创教育、入门级机械结构教学场景，同时可作为低成本DIY移动平台的基础参考方案，适配中小学科创实践课、机械兴趣小组的搭建需求，也能作为小型移动载具的原型验证载体，用来测试基础控制逻辑、传动效率等基础工程参数。

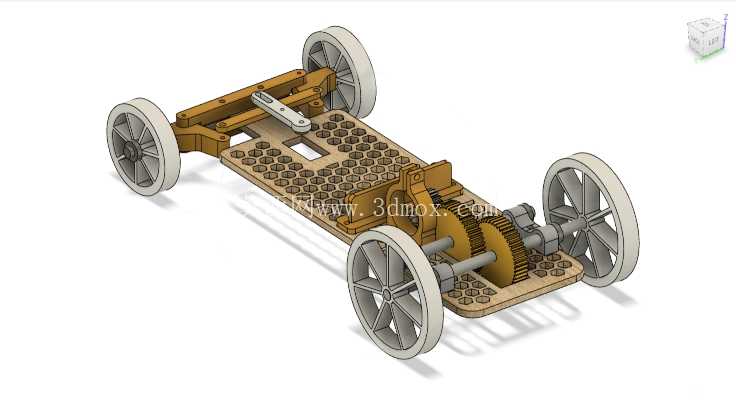

从功能特性来看，整车完全摒弃了标准轴承、定制弹簧等采购件，所有传动、承载结构都依托板材切割件与标准紧固件实现，大幅降低了搭建门槛，不需要专业机加工设备就能完成制作。底盘采用镂空格构式设计，在4mm厚度的板材上加工出阵列排布的镂空孔，既能够减轻整车自重，降低动力负载，也能为后续加装传感器、控制板、扩展模块预留充足的安装点位，孔位间距适配通用M3螺丝的安装尺寸，可直接固定市面常见的开源控制板、驱动模块。行走部分采用四轮布局，前后轮轴直接穿过底盘上的预制轴孔，依靠板材孔壁与轴的配合实现径向定位，不需要额外加装轴套或者轴承，虽然传动阻尼略高于标准轴承结构，但对于低速运行的教学演示场景完全够用，同时省去了精密零件的采购与装配环节，新手也能在短时间内完成整车组装。

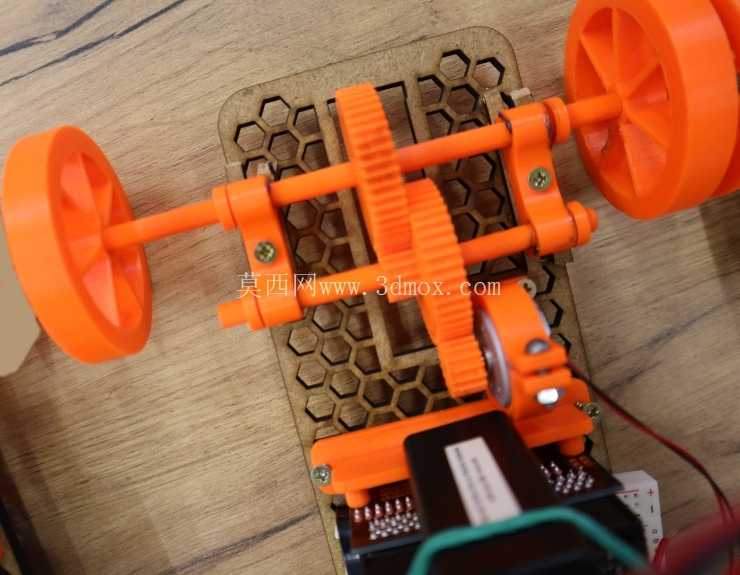

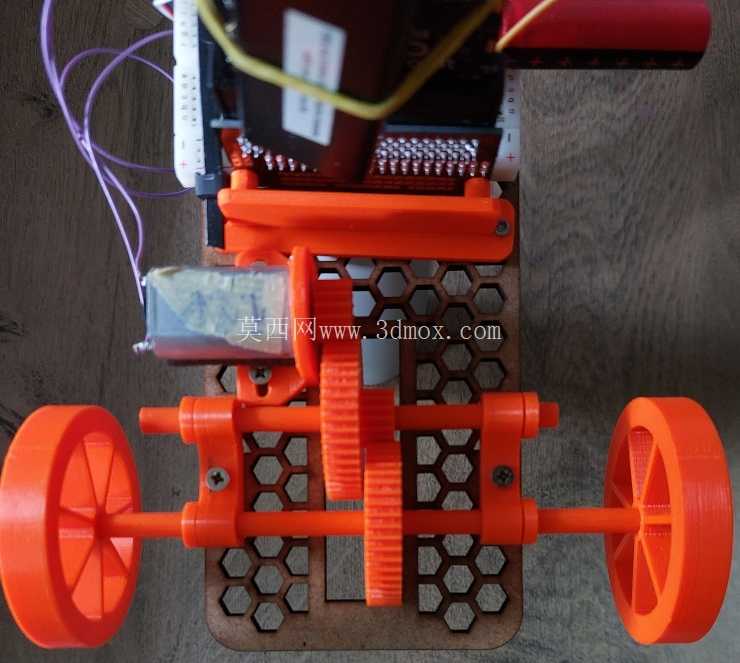

传动系统采用直齿轮啮合传动，动力输出轴的齿轮与轮轴齿轮直接啮合，没有额外的减速箱结构，匹配低惯量直流电机的输出特性，虽然运行速度偏低，但输出扭矩足够带动整车在平整桌面、地面行驶，传动结构完全外露，能够直观展示齿轮传动的啮合过程、动力传递路径，非常适合作为机械传动的教学演示载体，学习者可以直接观察到不同齿数齿轮配合下的转速变化、扭矩传递效果。转向部分采用舵机直驱的转向结构，舵机固定在底盘前部的安装位上，通过摆臂直接带动前轮转向组件动作，结构简单可靠，没有复杂的连杆机构，装配调试难度极低，只需要调整舵机中位就能实现准确的转向控制。

设计思路上全程围绕易加工、易装配、低成本三个核心目标展开，底盘结构适配4mm幅面的激光切割加工，所有板材零件都可以通过激光切割木材、亚克力板材快速制作，不需要复杂的三维打印支撑结构，除了板材零件之外，只需要准备标准M3圆头螺栓、螺母、木螺钉就能完成整车结构的紧固，不需要定制特殊规格的紧固件。动力与控制部分的安装位做了通用化设计，既可以搭配BBC microbit控制板搭配Kitronic驱动板实现基础遥控功能，也可以替换为其他型号的直流电机、舵机、微控制器，用户可以根据手头的零件灵活调整配置，不需要严格按照固定物料清单采购。供电部分预留了多组电池安装位，既可以使用3节AA电池搭配2节Microbit专用AAA电池供电，也可以直接使用3.2V直流电源搭配常规低压直流电机驱动，供电方案的适配性较强，不需要专门定制电池仓。

安装边界方面，整车轴距、轮距都控制在小型桌面级载具的尺寸范围内，所有外伸部件都不超出车轮的外轮廓，避免行驶过程中出现剐蹭；轮轴的伸出长度刚好匹配车轮的安装深度，不会出现轴端突出车轮外侧的情况；舵机安装位下沉到底盘平面以下，降低了整车的重心，减少行驶过程中侧翻的风险；底盘底部距离地面的预留高度足够应对桌面、平整地坪的微小凸起，不会出现底盘剐蹭地面的情况。所有电气元件的安装位都预留了走线缺口，导线可以沿着底盘的镂空槽布置，不会出现导线卡入齿轮传动副、干涉车轮转动的问题。

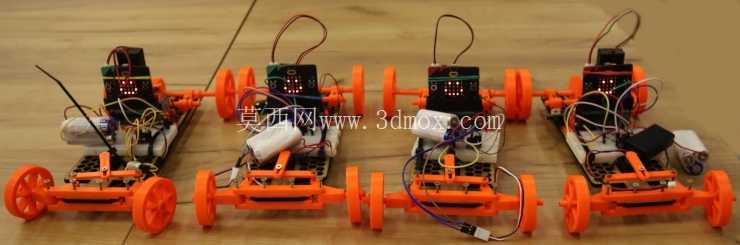

从实际使用场景来看，这款小车除了基础的遥控行驶功能之外，还可以作为基础力学、电子电路教学的实践载体，学习者可以在搭建过程中理解齿轮传动比、摩擦力、重心分布对车辆行驶的影响，也可以在原有底盘基础上加装巡线传感器、避障传感器，拓展出自动巡线、避障行驶等功能，作为开源机器人项目的基础移动平台使用。由于结构完全外露，没有封闭的车壳遮挡，所有结构连接点、传动节点都可以直接观察、调整，非常适合入门学习者理解轮式移动机器人的基础构成，不需要拆解复杂的封装结构就能看清每一部分的功能与连接方式。
