AS5600磁编码器608轴承手动测试台结构

在磁电类传感器的小批量验证、手工调试场景里，这类适配AS5600磁编码器的手动测试台，是电子调试工位、传感器样件验证环节非常实用的小型工装，不需要复杂的动力驱动，完全靠手动操作就能完成磁编码器的输出线性度、磁极对位精度、旋转顺滑度的基础验证，比直接在成品电路板上飞线测试效率高很多，也能避免调试过程中反复拆装损坏PCB板上的贴片元件。

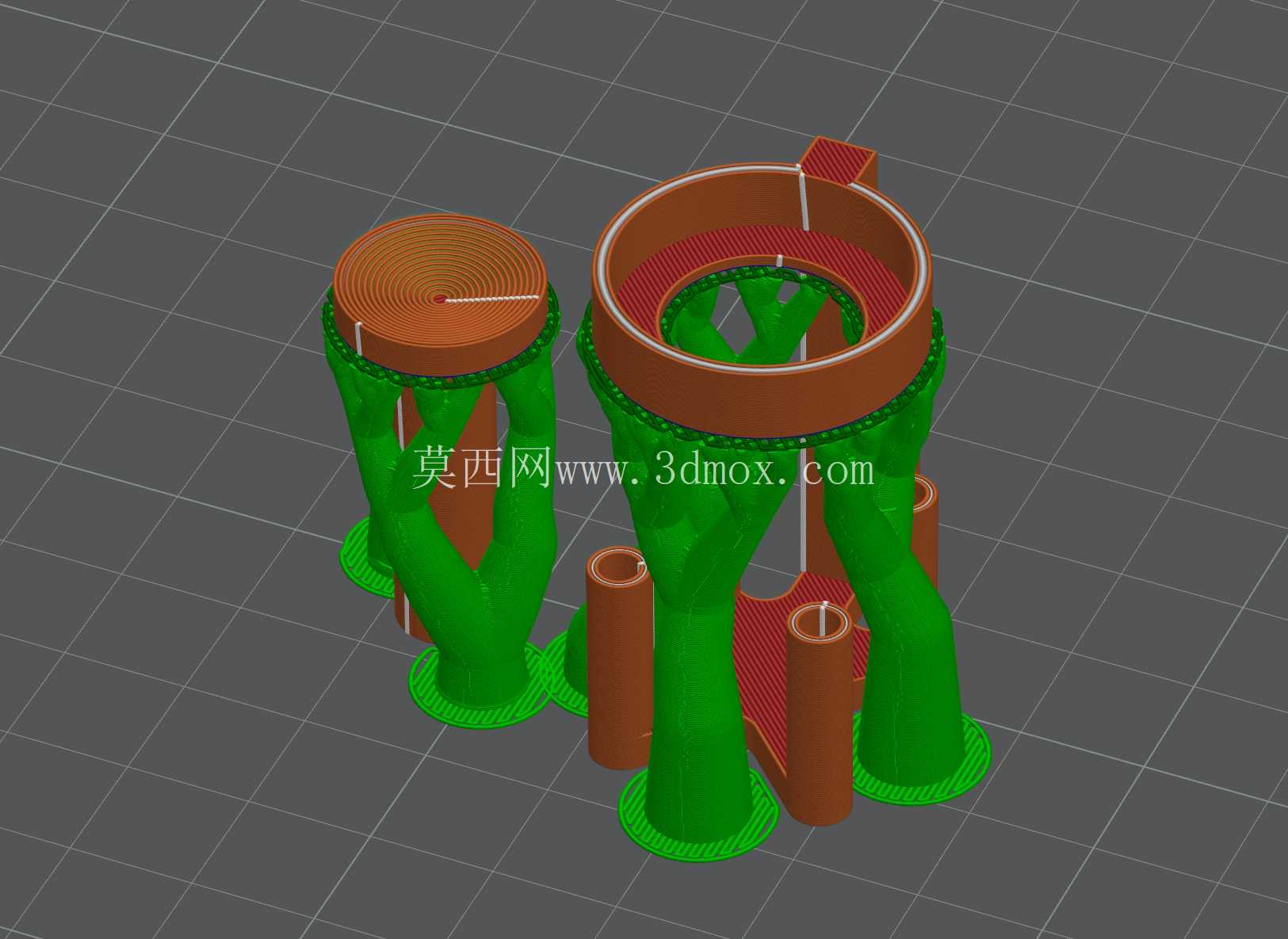

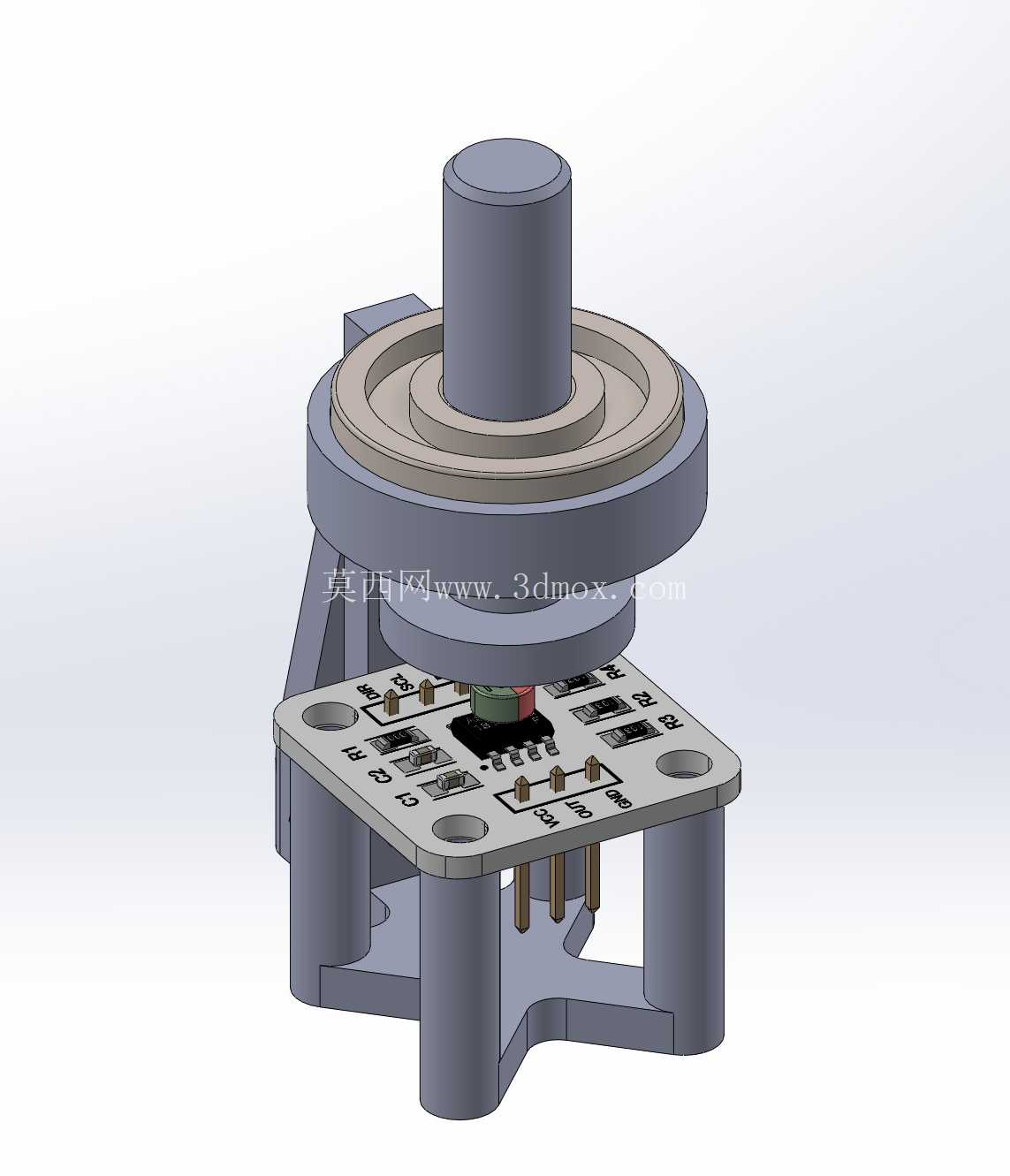

从结构设计逻辑来看，整个测试台的核心定位基准围绕608轴承的安装尺寸展开，608轴承的内径8mm、外径22mm、厚度7mm，测试台的上部转轴直接和轴承内圈过渡配合，轴承外圈嵌入测试台上部的支撑座内，保证转轴旋转时的径向跳动控制在极小范围内，避免因为转轴偏心导致磁编码器读取磁场角度出现偏差。转轴顶端做了圆锥形切口设计，这个结构不是随意做的造型，实际使用时是用来快速定位圆形磁铁的——AS5600需要配套径向充磁的圆形磁铁安装在转轴末端，和芯片表面保持1-2mm的轴向间距，圆锥切口可以让圆形磁铁靠自身中心定位快速粘牢在转轴端面上，不需要额外做同轴度找正，大幅降低手工装配的对位难度，哪怕是没有精密装配经验的调试人员，也能快速把磁铁粘到符合同轴度要求的位置。

下部的安装基板直接适配标准调试板的安装孔位，AS5600的标准转接板可以直接用M3螺钉固定在基板上，基板上预留的四个安装孔刚好对应标准万能板、通用传感器调试板的孔距，不需要额外打孔适配。基板和上部轴承支撑座之间用四根圆柱形支撑柱连接，支撑柱的高度刚好让转轴末端粘贴的磁铁和下方PCB板上的AS5600芯片保持最佳感应距离，既不会因为距离太远导致磁场强度不足丢信号，也不会因为距离太近在旋转时刮擦芯片表面。支撑柱做了等长的公差控制，四个支撑柱的长度差控制在0.05mm以内，保证上部轴承座和下部安装基板的平行度，避免转轴倾斜带来的角度检测误差。

实际使用的时候，操作人员只需要把烧录好基础程序的AS5600转接板固定在下部基板上，接好供电和信号输出线，把粘好圆形磁铁的转轴装入608轴承内圈，用手转动转轴上部的圆柱段，就可以通过外接的读数设备观察AS5600的角度输出是否连续、有没有跳点、零位是否准确。整个测试过程不需要复杂的装夹，单次拆装只需要十几秒，非常适合小批量样件的初筛、手工焊接后的传感器功能验证，也适合电子爱好者做磁编码器相关项目时的调试工装。

从安装边界来看，整个测试台的整体轮廓尺寸非常紧凑，放在常规的防静电工作台上不会占用过多空间，基板的四个角做了沉头孔设计，可以直接用M3螺钉固定在工作台面或者专用的测试架上，也可以加装小型的刻度盘做角度指示，拓展成简易的角度校准装置。转轴的旋转阻尼完全由608轴承本身的精度决定，选用常规的深沟球608轴承就可以获得非常顺滑的旋转手感，没有卡顿或者旷量，测试时转动转轴的速度可以完全手动控制，慢转时可以观察小角度范围内的输出线性度，快转时可以验证编码器的动态响应性能。

设计的时候特意没有加入额外的阻尼结构或者限位结构，就是为了保留测试的灵活性，既可以做360度连续旋转的全量程测试，也可以在转轴上加装指针、刻度盘做定点角度的误差测试。整个结构没有复杂的异形零件，所有结构件都可以用常规的机加工或者3D打印制作，加工难度很低，不需要高精度的五轴加工设备，普通的桌面级FDM3D打印机就可以打印出满足使用精度要求的结构件，制作成本非常低，适合实验室、小批量生产车间、个人DIY场景快速制作使用。结构上所有的连接位置都做了圆角过渡，没有尖锐的边角，避免调试操作时划伤操作人员，支撑柱和上下座的连接位置做了加强筋设计，哪怕频繁拆装轴承、反复拧动固定螺钉，也不会出现连接位置开裂的问题，长期使用的结构稳定性有足够保障。
