U174U7.1军用通讯母头连接器结构

这款U174U规格的7.1口径军用母头连接器，核心应用场景覆盖野战通讯终端、机载通讯接口、车载战术电台的音频与信号传输链路，作为公母对接的母端载体，承担着复杂工况下信号稳定导通、物理连接锁止、外部防护的核心作用，区别于民用消费级接插件，这类军用通讯接插件需要在-40℃到70℃的宽温域环境下保持接触电阻稳定，同时耐受野外作业时的沙尘、淋雨、振动冲击，避免通讯链路出现瞬断、信号衰减超标的问题。

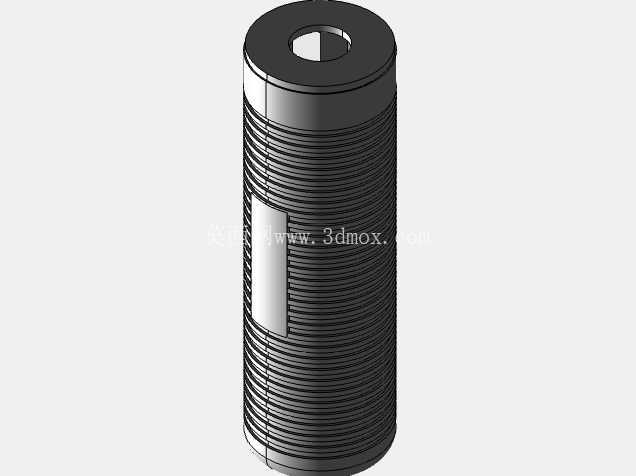

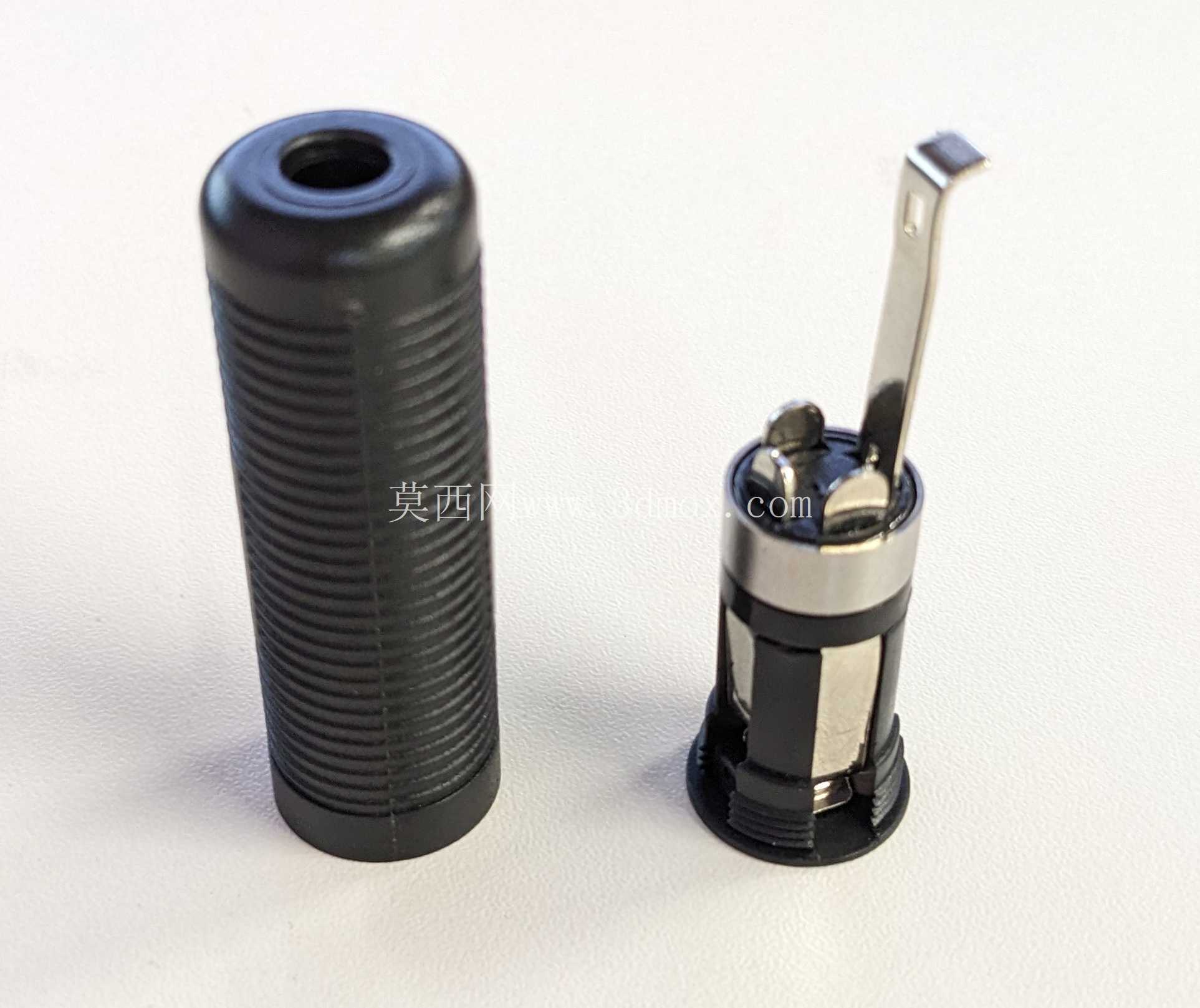

从结构设计来看，整个母头分为外部防护套与内部接触芯体两个独立模块，外部的黑色防护套采用带周向防滑筋的圆柱结构，防滑筋的间距控制在1.2mm，筋高0.3mm，既满足徒手插拔时的摩擦力需求，也不会因为筋条过锐划伤操作人员的手套，防护套的内孔与内部芯体的外壁采用过盈0.15mm的配合，装配后不需要额外打胶就能实现相对固定，同时预留了尾部线缆穿入的让位空间，线缆入口处做了R1.5的圆角过渡，避免穿线时割破线缆外层的屏蔽层与绝缘皮。内部芯体的金属接触件采用铍青铜镀硬金的工艺，接触片的弹力经过校准，公头插入后接触压力保持在1.2N到1.8N之间，既不会因为压力过大导致插拔力超标，也不会因为压力不足在振动工况下出现接触瞬断，芯体外部的金属箍采用304不锈钢冲压成型，侧面的锁止弹片做了折弯收口处理，公头插入到位后弹片会卡入公头的环形锁止槽内，实现轴向的机械锁止，需要分离时只需要按压弹片端部的解锁位就能顺利拔出，不需要额外的工具辅助，适配野外作业时快速插拔的使用需求。

建模过程中全程采用卡尺实测实物尺寸，每一处配合边界都做了公差匹配：整个连接器的总长度控制在42mm，外部防护套的外径为14mm，适配常用的14mm口径通讯线缆护套，内部芯体的安装基准面直径为12.2mm，和设备面板的安装孔采用H7/h6的间隙配合，安装后突出面板的高度为8mm，不会因为突出过多影响设备面板的整体布局，也不会因为突出过短导致插拔时操作空间不足。接触件的内孔直径严格控制在7.1mm，和适配的公头插针的配合间隙控制在0.05mm以内，保证插针插入后对中精度达标，避免出现插针偏斜导致的接触件变形。弹片的折弯角度经过反复校核，自由状态下弹片端部距离芯体轴线的距离为9mm，公头插入后弹片的变形量控制在材料的弹性变形区间内，经过500次插拔循环后弹片的残余变形量不超过0.1mm，依然能保持可靠的锁止力。

从实际使用的角度出发，这类连接器的设计需要平衡防护等级与操作便捷性，外部防护套采用耐油橡胶材质，和内部金属芯体装配后，尾部和线缆的结合处可以通过热缩套管做密封处理，整体能达到IP67的防护等级，满足野外淋雨、涉水环境下的使用需求。芯体内部的绝缘基座采用PPS材质注塑成型，耐温等级达到V0级，相邻接触件之间的绝缘电阻在常态下不小于1000MΩ，高温高湿环境下也能保持不小于100MΩ的绝缘电阻，避免相邻针脚之间出现信号串扰。建模时特意还原了接触件根部的让位槽结构，这个结构是为了给接触件的弹性变形预留空间，避免插针斜插时接触件根部出现应力集中导致断裂，同时绝缘基座和金属外壳之间做了防转定位筋，装配后不会出现芯体跟转的问题，保证焊接在接触件尾部的线缆不会因为芯体转动出现断线。

在安装边界的校核上，这款母头既可以做线缆端的自由端连接器，也可以通过尾部的螺纹结构固定在设备面板上，面板安装时的开孔尺寸为12.5mm，安装螺母的对边尺寸为17mm，预留的扳手操作空间半径不小于20mm就能顺利完成装配。锁止弹片的解锁按压力度控制在5N左右，操作人员戴冬季厚手套时也能顺利按压解锁，不会出现按不动或者误解锁的问题。整个模型的所有配合面都做了倒角处理，没有尖锐的棱角，避免装配和使用过程中划伤操作人员或者割破线缆，所有尺寸链都经过闭合校核，装配后不会出现零件干涉的问题，每一个零件的壁厚都控制在合理区间，金属零件的最小壁厚不小于0.5mm，塑料零件的最小壁厚不小于0.8mm，满足实际加工的工艺要求，不会出现注塑缺料、金属冲压开裂的工艺问题。
