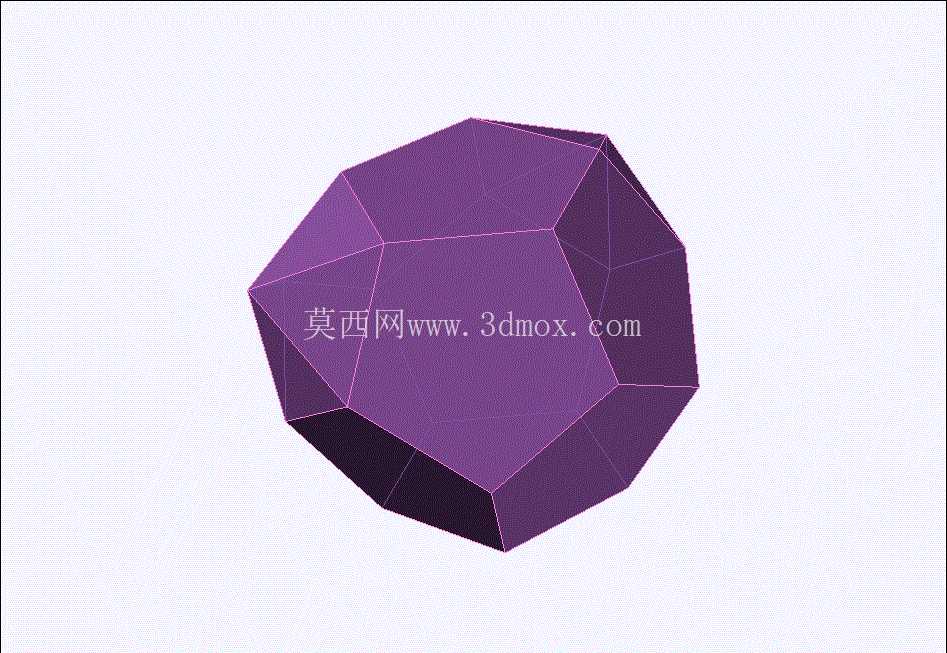

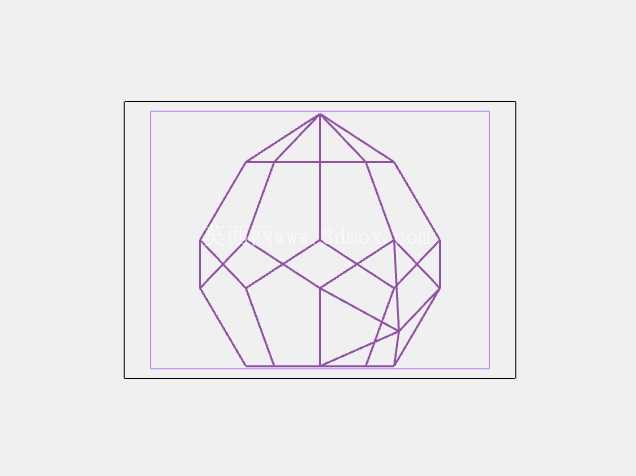

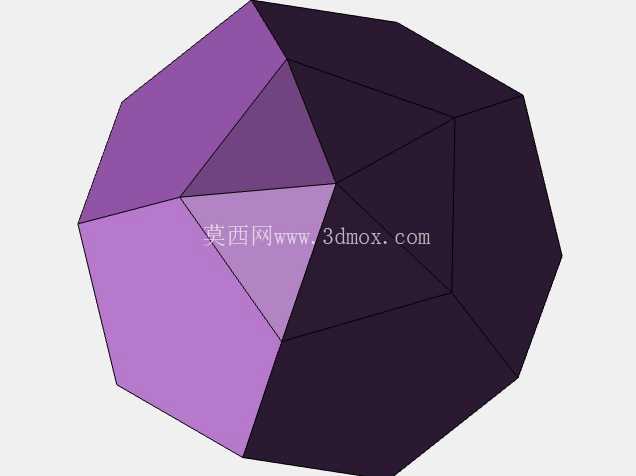

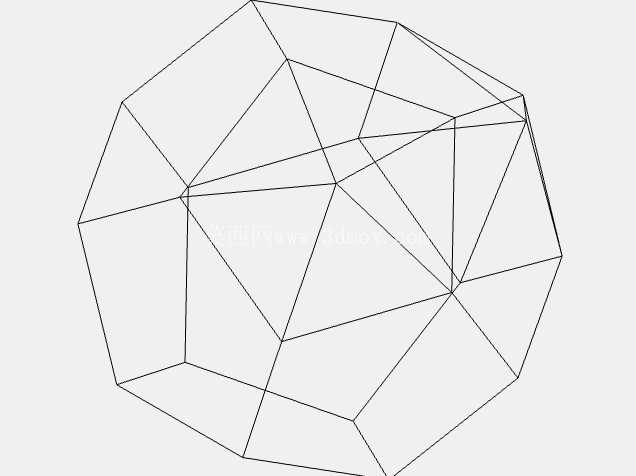

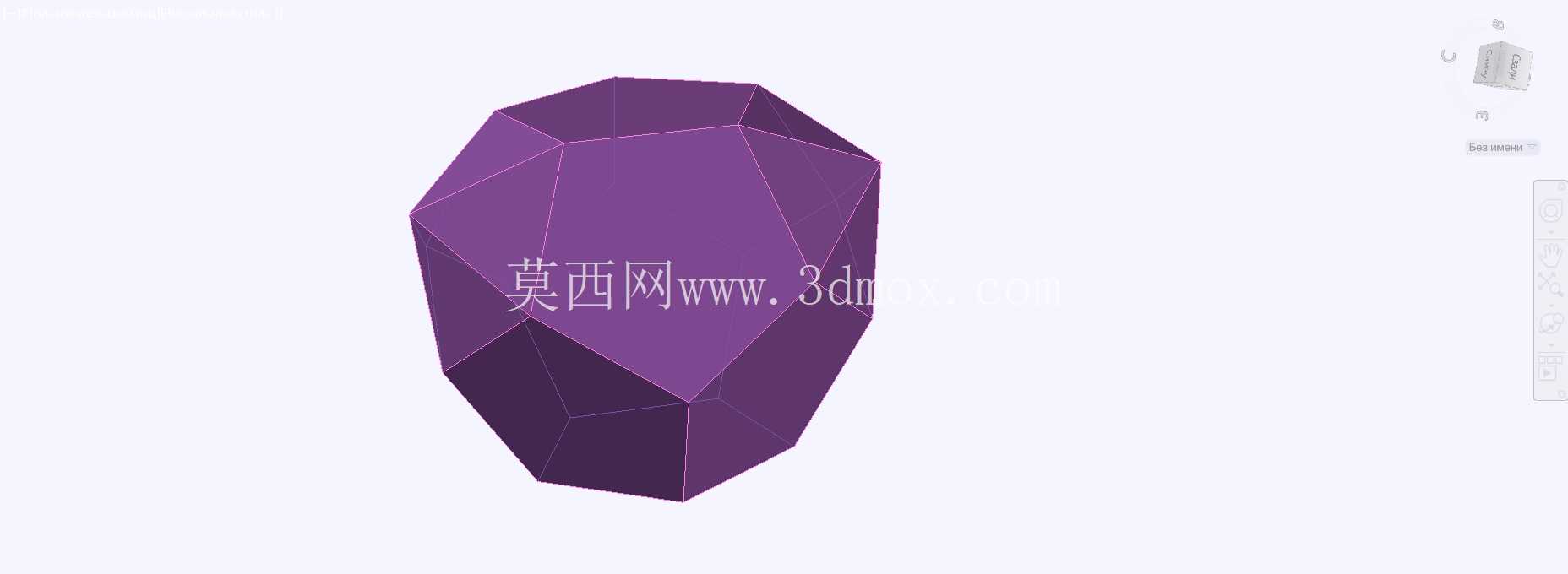

约翰逊固体类元增强十二面体几何结构

项目分类:铸造模 发布时间:2026-05-26 ID:1155717
  • 约翰逊固体类元增强十二面体几何结构
  • 约翰逊固体类元增强十二面体几何结构
  • 约翰逊固体类元增强十二面体几何结构
  • 约翰逊固体类元增强十二面体几何结构
  • 约翰逊固体类元增强十二面体几何结构
  • 约翰逊固体类元增强十二面体几何结构
  • 约翰逊固体类元增强十二面体几何结构

这类多面体结构在精密铸造的蜡模成型环节有明确应用场景,尤其是针对异形曲面装饰件、特种流体扰流元件的铸造型腔设计,可直接作为母模参考来拆分模具活块。从结构特性来看,该几何体属于典型的约翰逊固体范畴,所有面均为平面多边形拼接,相邻面之间的二面角不存在连续渐变曲面,这一特性在铸造工艺设计中能大幅降低砂型起模的卡滞风险,不需要额外设计复杂的随形起模斜度,仅需在各平面拼接棱边处做0.3-0.5mm的工艺圆角即可满足铸造成型要求。

设计这类几何结构时,首先要确定核心正十二面体的基准外接球尺寸,所有新增的三角面、五角面均以基准正十二面体的棱边为公共边向外延伸,延伸面的顶点需统一落在同一外接球面上,保证整体结构的球对称性,这一点对于铸造过程中金属液的充型流速均匀性至关重要——对称结构能让金属液从浇道进入型腔后,沿各方向的填充阻力基本一致,避免局部卷气、冷隔缺陷。实际建模过程中,需要逐一校验每个拼接面的共边公差,相邻面的棱边重合度需控制在0.02mm以内,否则在模具分型时会出现分型面错位,导致铸件产生飞边。

从安装边界来看,该几何体如果作为铸造母模使用,其最小外接圆柱直径可根据实际铸件需求缩放,常规用于精密铸造的扰流元件母模,外接球直径通常控制在80-150mm区间,底部预留的装夹基准面直径不小于外接球直径的1/5,方便在模架上定位固定。如果用于艺术装饰类铸件,尺寸可放大至300-500mm,此时需要在结构内部预留工艺减重空腔,空腔壁厚控制在8-12mm,避免铸造过程中因壁厚差过大产生缩松缺陷。

在实际生产场景中,这类对称多面体结构还可用于特种静态混合器的内部扰流单元,相比传统的螺旋形扰流片,平面拼接的多面体结构对流体的剪切作用更均匀,且不容易缠绕纤维类杂质,适合用于高粘度聚合物熔体的输送混合环节。此时结构的棱边需要做钝化处理,圆角半径不小于1mm,避免长期受流体冲刷产生棱边磨损,影响混合精度。设计时还要注意,所有面的拼接处不能存在锐角尖点,尖点位置在铸造时容易产生应力集中,导致铸件在后续热处理过程中出现开裂,即便是用于非承压的装饰件,尖点位置也需要做最小0.2mm的倒钝处理,满足后续打磨抛光的工艺要求。

从模具拆分角度来看,该结构的分型面需要选在最大截面的环形棱边上,由于整体结构球对称,最大截面处的棱边构成一个闭合的正多边形环,沿这个环拆分上下模后,所有侧向的凹腔深度均不超过对应位置外接球半径的1/3,不需要设计额外的侧向抽芯结构,仅靠上下模开合即可完成起模,能大幅简化模具结构,降低模具制造成本。如果是用于失蜡铸造,该结构的蜡模成型不需要设计复杂的顶出机构,仅需在上下模的非外观面位置设置3-4个均匀分布的顶杆孔,顶出力沿结构径向均匀分布,顶出过程中不会导致蜡模变形。

另外在尺寸校验环节,需要逐一测量每个面到几何中心的距离,所有面的中心距公差需控制在±0.1mm以内,保证整体结构的对称性,否则在作为流体扰流元件使用时,会导致流体偏流,影响混合或整流效果。如果用于教具类的几何模型加工,该结构的尺寸精度可适当放宽,面中心距公差控制在±0.5mm即可满足演示需求,但仍需保证所有棱边的长度一致性,避免视觉上的结构变形。
