卧式原木带锯切割设备结构设计

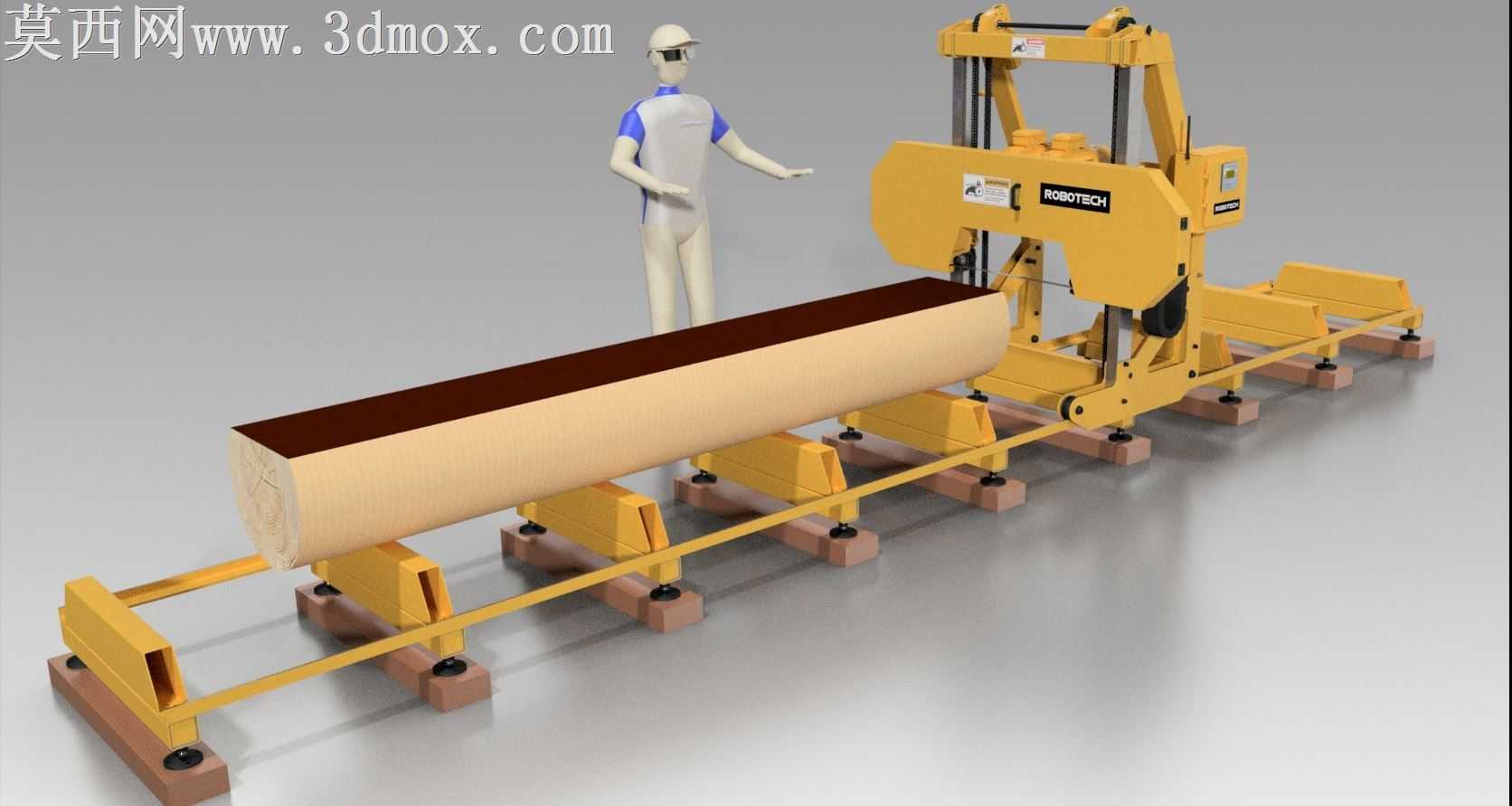

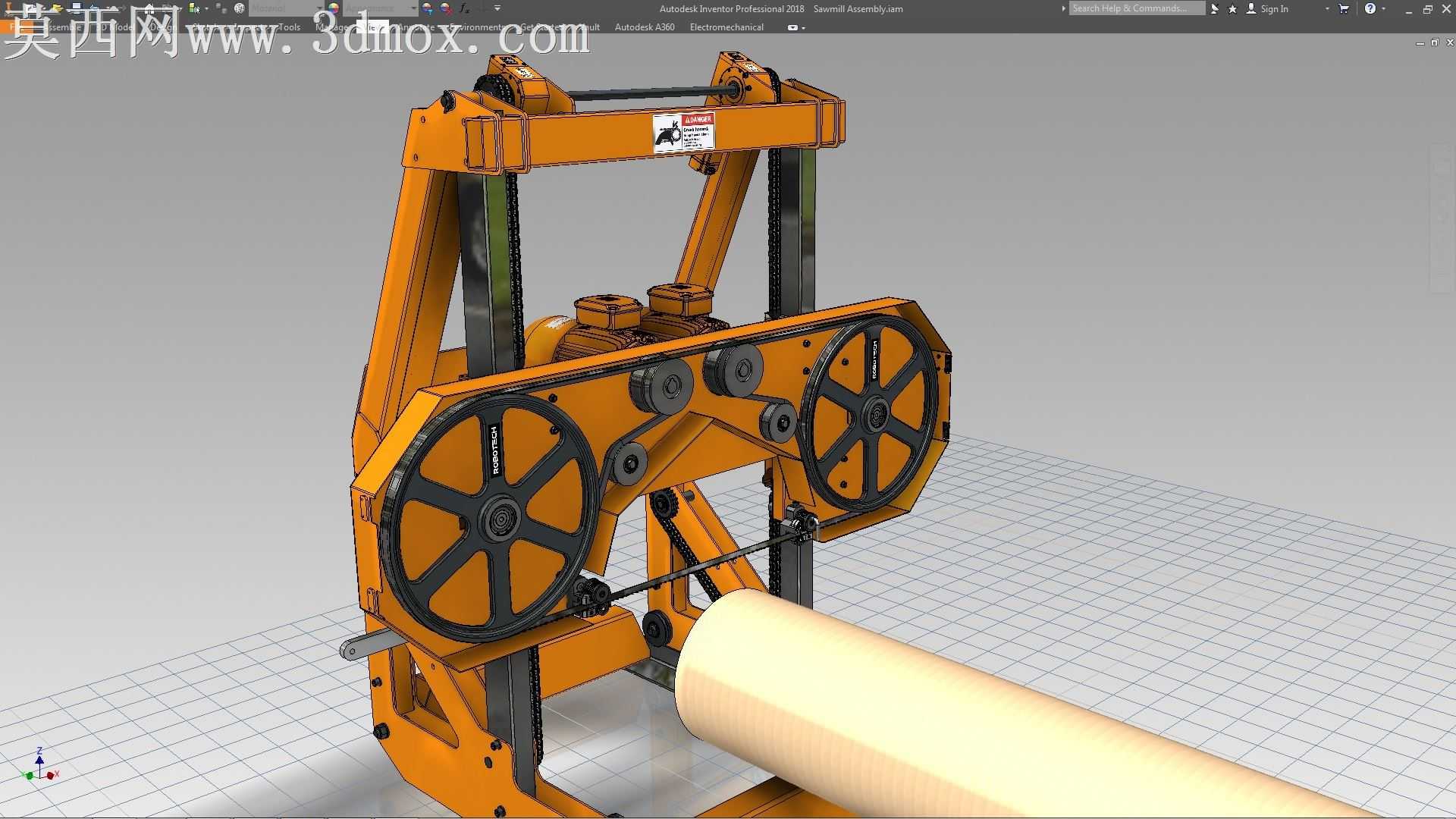

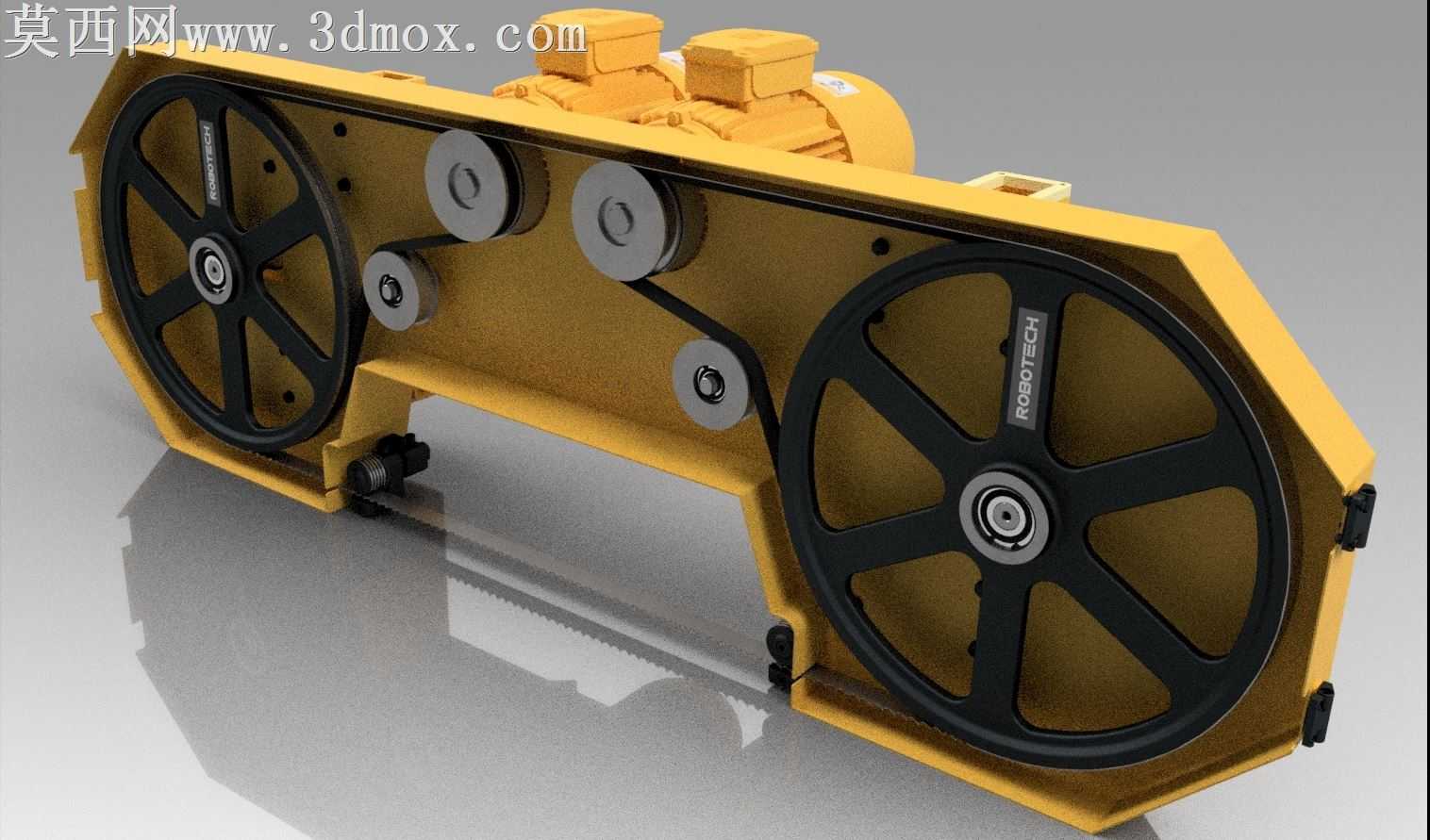

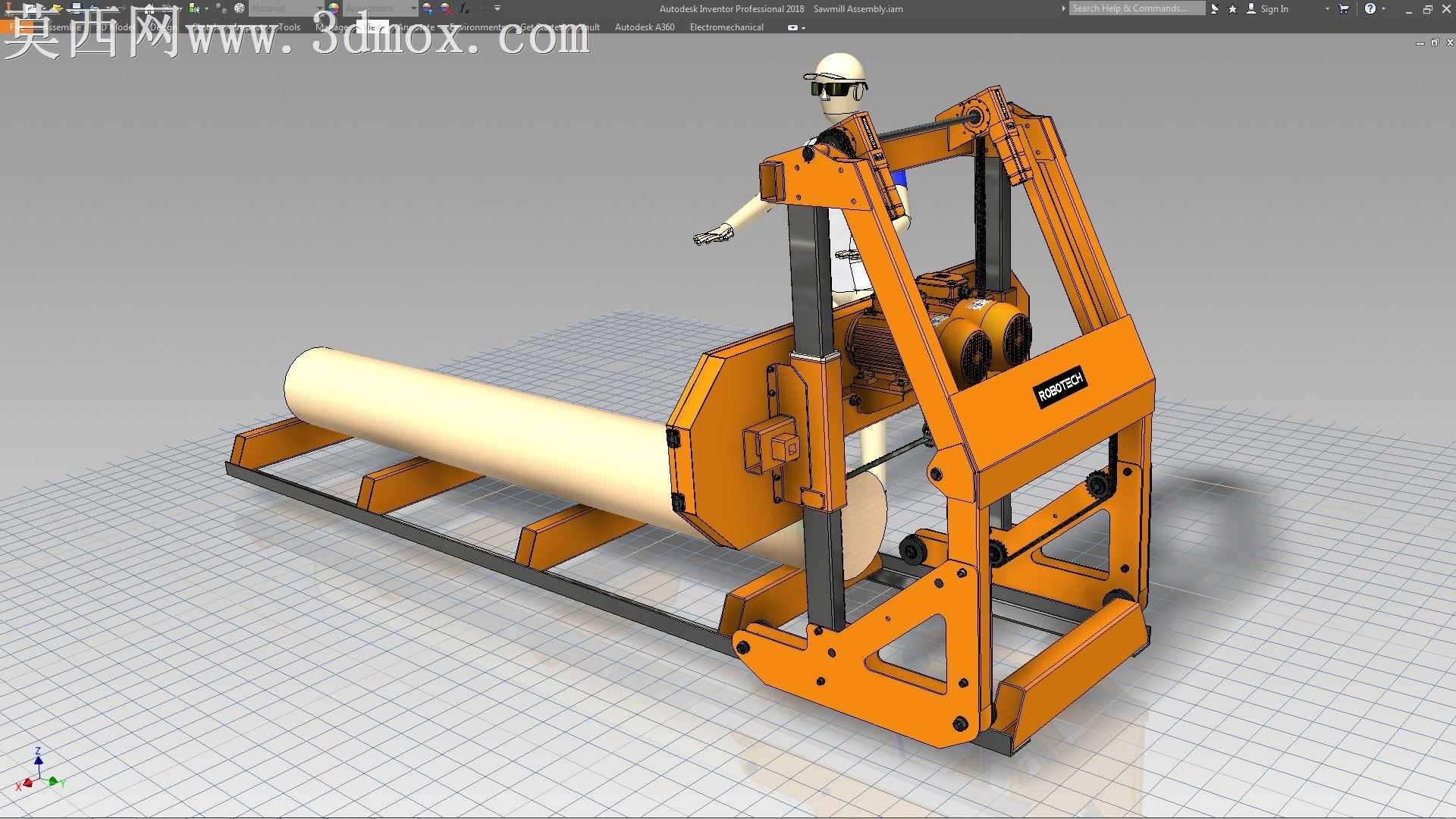

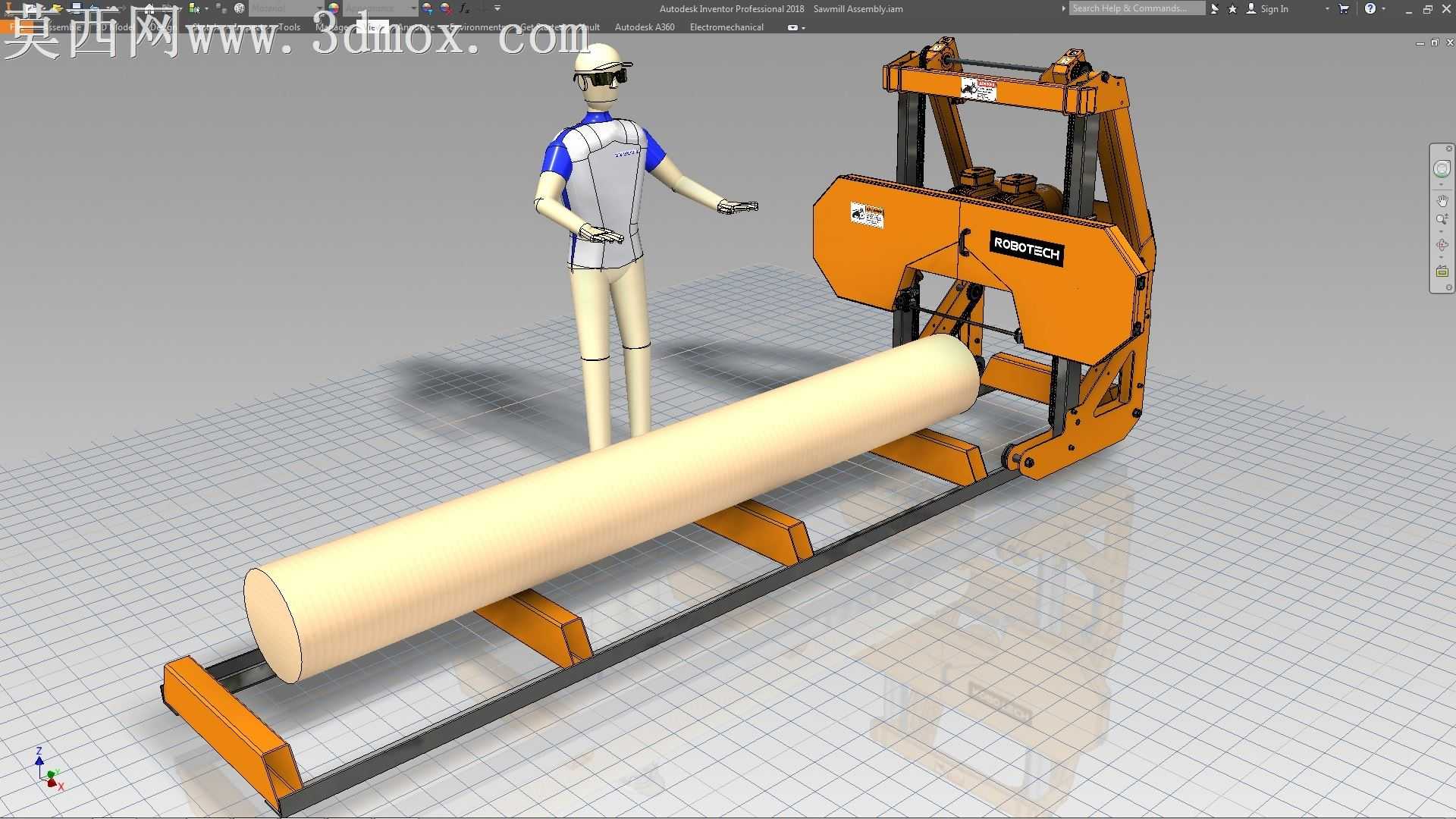

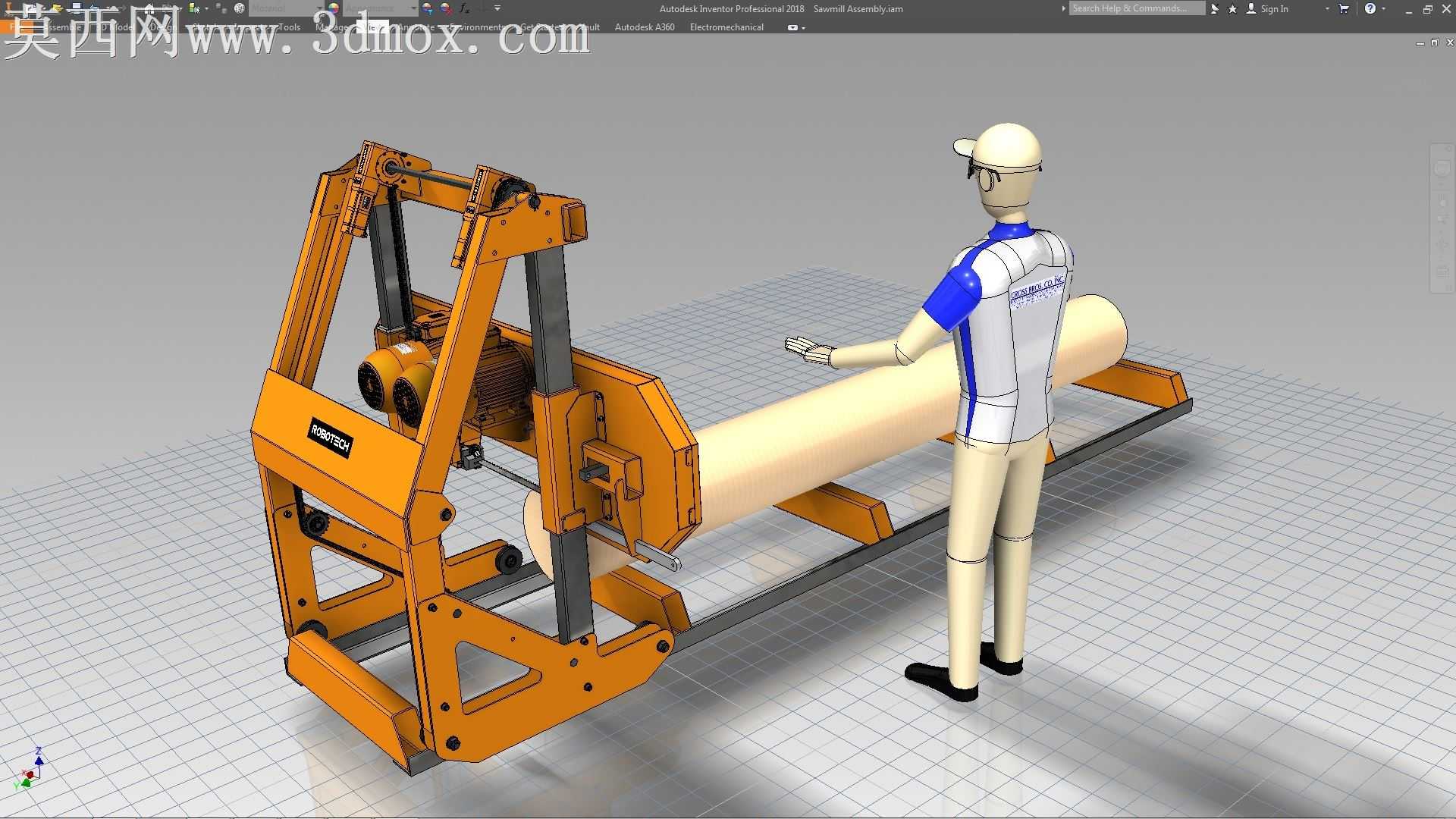

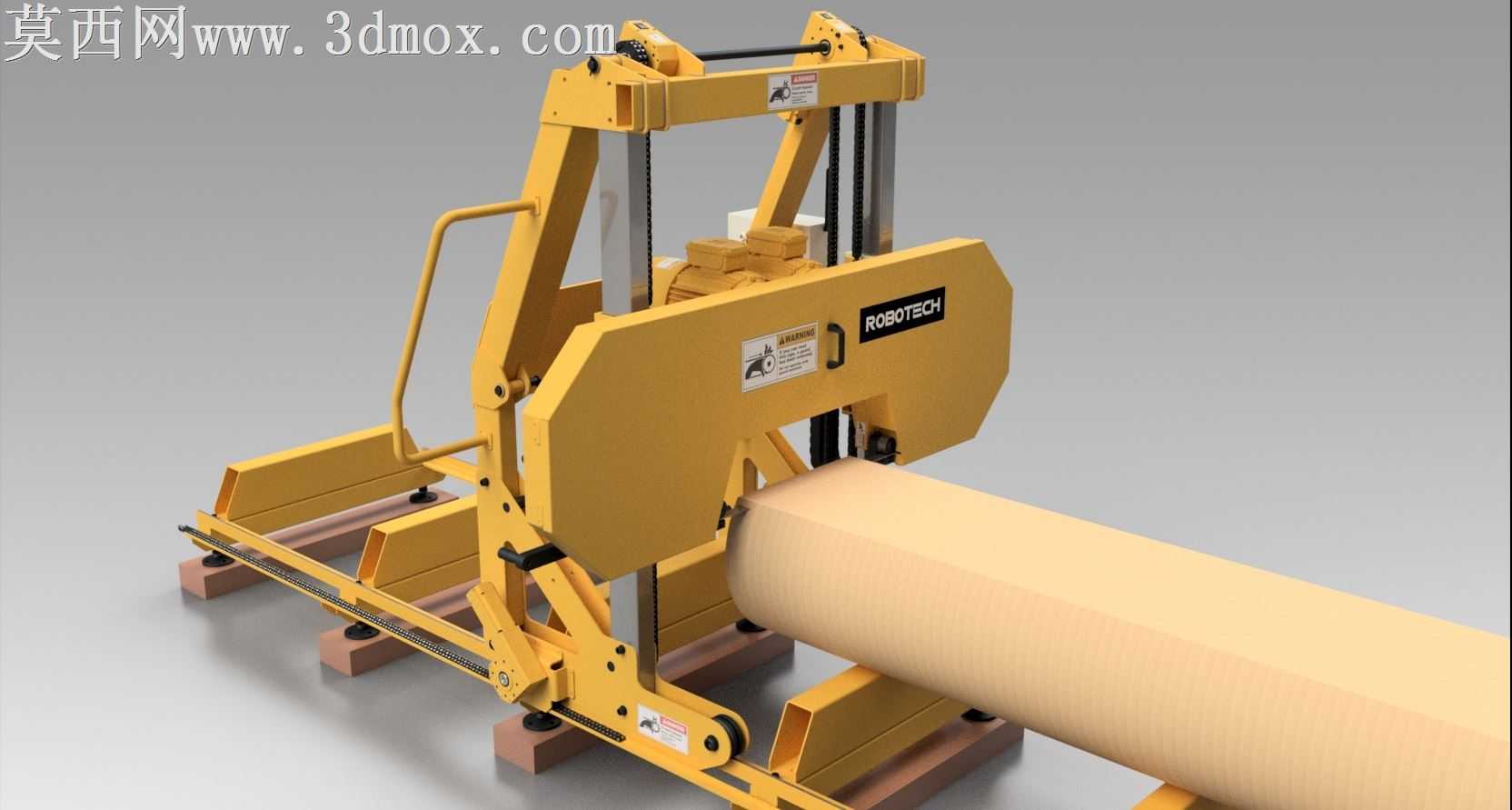

做这个卧式原木带锯的建模时，最先敲定的是落地支撑的调平结构，毕竟原木本身重量大，切割时如果机架晃动，锯缝很容易歪。一开始想把底部支脚做成一体焊接的结构，后来考虑到实际作业场景里地面大多不平整，改成了带调节螺栓的分体式垫脚，每个垫脚都留了足够的螺纹调节行程，垫脚和机架连接的位置特意加了加强筋，避免重载时连接位变形。锯架的升降导向部分一开始选的是光轴加直线轴承的方案，算下来切割大直径原木时侧向受力太大，轴承容易卡滞，换成了双矩形导轨加滑块的结构，导轨面做了轻微的拔模斜度，建模时特意把导轨和锯架主体的安装位做了沉台设计，装配时能直接定位，不用反复调整同轴度。锯轮的防护罩是曲面处理最费时间的部分，一开始直接用拉伸做了个方壳，不仅和锯轮的轮廓贴合度差，视觉上也很笨重，后来沿着锯轮的外轮廓做了等距曲面偏移，再把侧边和机架连接的位置做了顺滑的过渡曲面，既保证罩体能完全覆盖锯轮的旋转区域，又不会和运动的锯带产生干涉，曲面倒角的时候反复调整了圆角半径，避免出现锐边，也让整体线条更流畅。操作扶手的位置改了三次，一开始放在机架后侧，实际模拟操作的时候发现工人站在侧边扶设备时够着费劲，挪到机架左侧后又调整了扶手的弯折角度，把握持段做了滚花纹理的建模，模拟实际的防滑握感。装配逻辑上，先把底部的机架框架作为基准件，所有后续的部件都以框架的安装孔位作为定位基准，锯轮的安装座特意做了腰型孔，方便后期调整锯带的张紧度，进给导轨上的原木托架做了可翻转的挡块，不同直径的原木放上去都能被挡住不会滚动。材质调试的时候，机架主体选了饱和度适中的工程黄金属漆，特意加了轻微的橘皮纹理模拟真实的喷涂效果，锯带部分做了发黑的金属质感，边缘加了细微的锯齿高光，原木材质调了很久的纹理方向，顺着原木的轴向做了自然的木色渐变和木节细节，地面的垫木做了旧化的磨损痕迹，打光的时候用了侧上方的主光源，把锯架的结构阴影投在原木上，既突出设备的结构层次，也让整体渲染效果更贴近真实车间的作业场景。整个模型没有做多余的装饰性结构，所有的部件都对应实际的功能需求，不管是用来做木工机械的结构演示，还是做实训教学的拆解案例，都能清晰展示卧式带锯的工作逻辑和结构细节。
