DIY双轴传动小型数控雕刻机结构设计

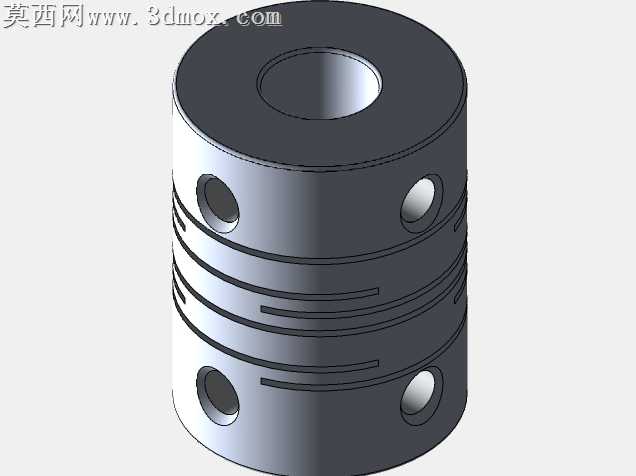

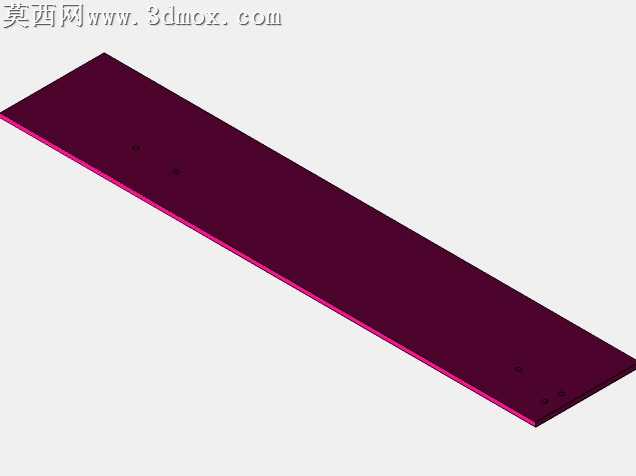

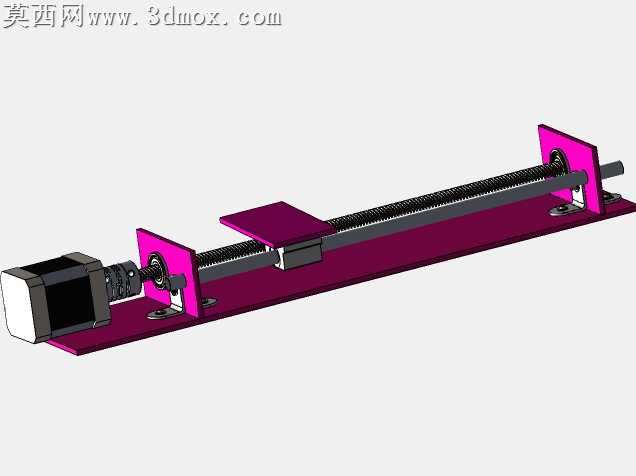

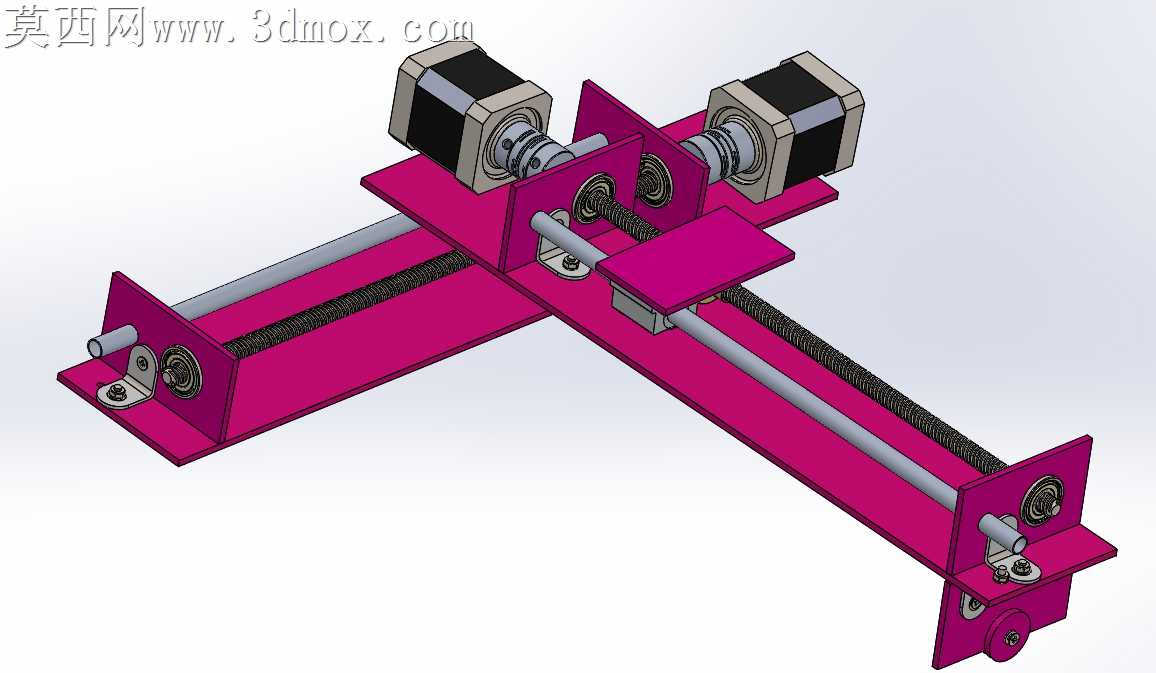

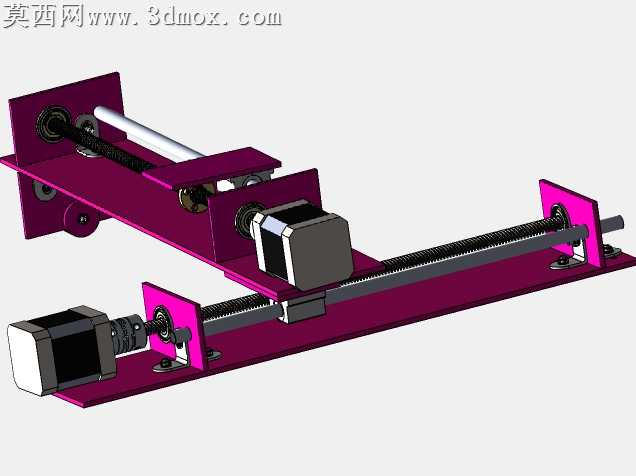

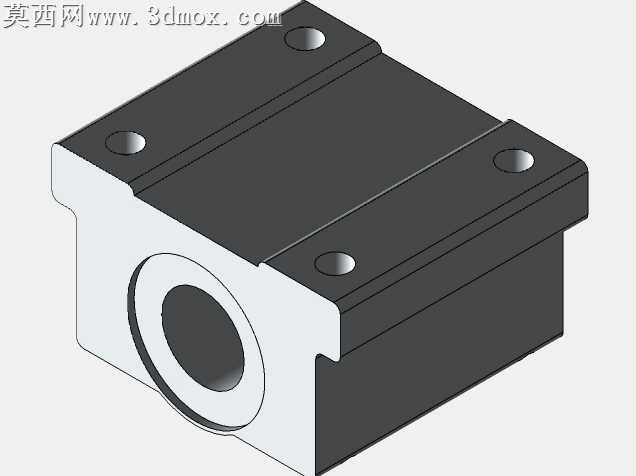

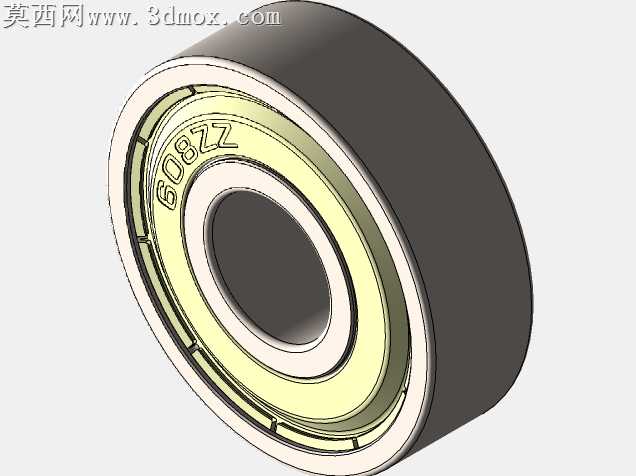

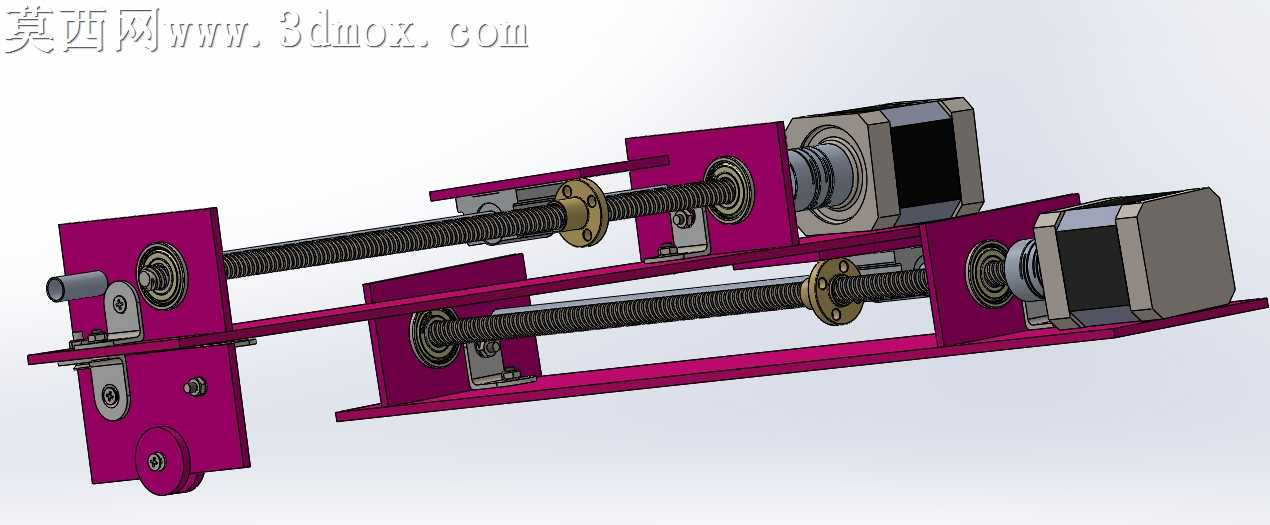

本作品为大学项目开发的DIY小型数控机床三维建模成果，整体采用SolidWorks完成全参数化建模与装配校验，建模过程中对每一个零部件的尺寸公差、装配间隙都做了精准设定，确保虚拟装配下无干涉、无错位，可直接用于后续的实物加工制作参考。模型整体采用十字交叉双轴传动布局，主体安装基板选用洋红色外观材质做区分，直观呈现机械结构的层级关系，光轴导轨、丝杠传动副、步进电机安装座等部件均按照实物标准件尺寸建模，还原了真实DIY数控设备的结构逻辑。传动系统部分，两根互相垂直的直线光轴作为运动导向支撑，配套梯形丝杠完成直线运动的动力传递，两个42型步进电机分别对应X、Y轴的动力输入，电机与丝杠之间通过联轴器直连，减少传动间隙，滑动台通过直线轴承与光轴配合，沿导轨做精准往复运动，安装在滑动台上的工作台可搭载加工执行部件完成平面轨迹运动。建模过程中对轴承安装位、电机固定孔位、张紧调节结构都做了细节还原，端部的轴承座采用立式安装结构，预留了螺栓固定孔位，可直接适配常见的DIY铝型材或板材安装需求。渲染环节采用实体材质赋予，金属光轴、黑色电机外壳、紫色结构板材的材质区分清晰，光影效果还原了真实机械装配的视觉质感，结构设计上充分考虑DIY制作的易加工性，所有结构板材均可通过激光切割或手工加工完成，标准件均可直接采购市面通用型号，无需定制特殊零件，大幅降低了DIY制作的门槛。该结构可拓展搭载小型主轴模块，作为桌面级数控雕刻机使用，完成软金属、塑料、木材等材质的平面雕刻、铣削加工，整体结构紧凑，传动路径清晰，装配逻辑简单，适合机电一体化专业学生作为数控原理学习、机械装配实践的参考模型，也可供DIY爱好者制作小型数控设备时做结构参考，建模时未包含控制部分的Arduino UNO与CNC shield V3控制板，仅呈现机械传动主体结构，突出机械结构设计的核心内容。
