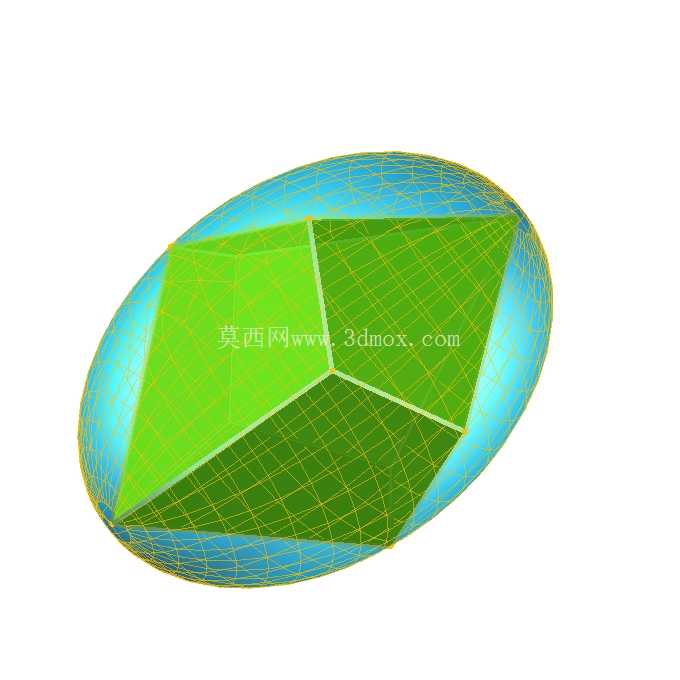

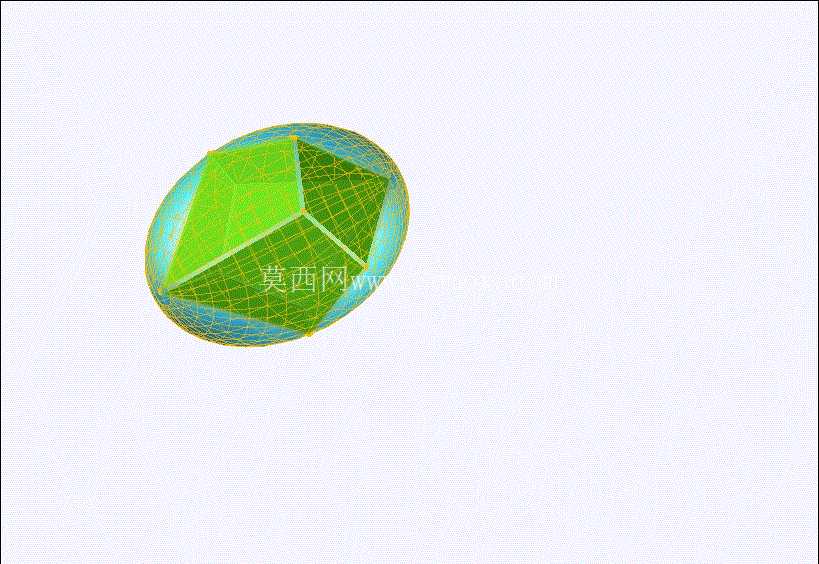

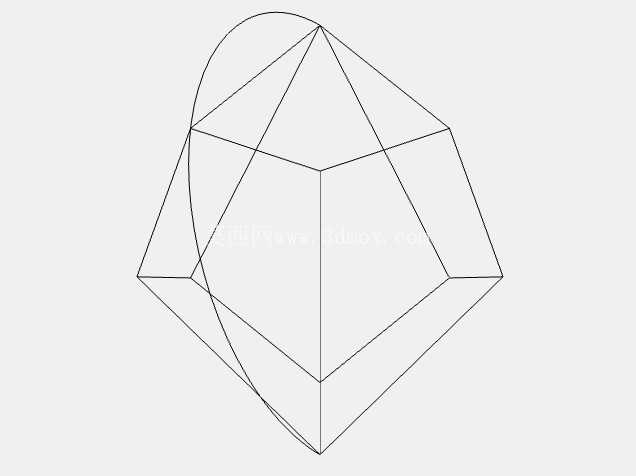

椭球内接四方梯面体几何结构造型

在几何验证类教具开发、精密铸造模腔的异形型芯设计、光学异形透镜的基准造型校验场景中，这类内接于旋转椭球体的四方梯面体结构，是验证空间包络约束、曲面贴合精度的典型参照构型。做这类结构的三维建模时，首先要锚定旋转椭球的三轴基准——长轴作为旋转对称轴，两个短轴长度保持一致，所有梯面体的顶点必须严格落在椭球的外曲面上，不存在任何顶点突出或者凹陷的偏差，这一点在铸造模的分型面设计中尤为关键，若顶点位置偏移，会直接导致模腔合模时出现错位飞边，后续铸件的打磨余量会超出工艺允许范围。

从结构功能来看，这类内接构型可以作为异形储料腔的内部导流分隔结构，当椭球腔体用于混合不同粘度的流体介质时，四方梯面体的四个梯形斜面可以对流体形成多方向的折流导向，避免腔体内出现流动死区，相比普通的十字形分隔板，这种完全贴合椭球内壁的梯面体结构，不存在安装缝隙，不会出现介质残留堆积的问题，在食品加工、医药配料的椭球搅拌腔体中应用时，能大幅降低腔体内部的清洁难度，满足卫生级设备的无死角设计要求。

设计这类结构时，不能直接用多面体拉伸后做布尔求交，那样会出现棱边与椭球面的贴合公差超差问题，正确的建模逻辑是先绘制旋转椭球的完整曲面，再通过空间基准面的裁切，确定四个梯形面的边界线，每一条棱边的端点都要通过曲面约束锁定在椭球面上，梯面体的中心要和椭球的旋转中心完全重合，保证整个结构的旋转对称性，这样在做后续的有限元受力分析时，结构的应力分布才会均匀，不会出现局部应力集中的问题。如果是用于铸造模的型芯，还要考虑梯面体棱边的工艺倒角，倒角尺寸不能破坏内接的贴合关系，要保证倒角后的棱边与椭球面之间的间隙控制在铸造工艺的拔模斜度允许范围内，避免起模时刮伤模腔内壁。

从安装边界来看，这类结构如果作为独立构件嵌入椭球腔体，不需要额外设计固定耳座，因为所有外顶点都与腔体内壁完全贴合，只需要在梯面体的中心位置设置一个定位销孔，与腔体中心的定位柱配合即可完成固定，整体占用的空间完全在椭球腔体的内部轮廓范围内，不会额外增加设备的外部尺寸。在光学领域的应用中，这种内接梯面体可以作为异形反光罩的内部基准架，四个梯形面作为反光片的安装基面，因为基面的顶点全部贴合椭球反光面的基准，反光片安装后的焦距偏差可以控制在0.1mm以内，满足聚光类光学设备的精度要求。

实际建模过程中，还要校验梯面体相邻面的夹角，四个梯形面的二面角要保持一致，这样在做模具拆分时，每个面的拔模方向可以统一沿椭球的径向设置，不需要额外调整抽芯机构的角度，能简化模具的整体结构，降低模具的加工成本。如果是用于3D打印的快速原型验证，这种全内接的结构不需要添加额外的支撑结构，因为所有斜面的倾斜角度都大于45度，打印过程中不会出现悬垂塌陷的问题，打印完成后的表面精度可以直接用于装配验证，不需要二次打磨处理。在几何教学教具的应用场景中，这类结构可以直观展示空间内接几何体的约束关系，相比平面示意图，实体模型能让学习者清晰观察到多面体棱边与椭球面的接触位置，理解旋转对称结构的空间构成逻辑。
