车库门窗玻璃雨棚支架结构设计

做这个模型的初衷就是给自家车库后门和窗户搭个玻璃雨棚，提前在软件里把所有部件都搭出来，省得实际施工的时候尺寸对不上、支架角度歪了，白花钱买材料返工。一开始没想着做太复杂的结构，毕竟是装在红砖外墙上的构件，承重全靠打入墙体的膨胀螺栓，要是支架造型搞太花哨，反而会分散受力点，时间长了玻璃晃荡容易裂。

最开始画支架的时候，本来想做整块的L型折弯钢板，后来算完受力发现，三角斜撑的结构更省材料，而且承重能力比整板折弯还稳，毕竟雨棚不仅要扛住玻璃自身的重量，还要考虑下雨天积水、冬天下雪堆积的荷载，斜撑的角度特意调到了和墙面成45度，这个角度下斜撑承受的分力最均匀，不会把所有拉力都甩给墙面的固定点。支架和墙面连接的底座特意做了加宽，三个固定孔位错开排布，避免打膨胀螺栓的时候打到同一块砖的砖缝里，红砖墙面要是固定点打在砖缝上，用不了半年螺栓就会松脱，这点是之前装户外空调支架踩过的坑，这次建模的时候特意把孔位间距留到了120mm，刚好卡在两块完整红砖的中心位置。

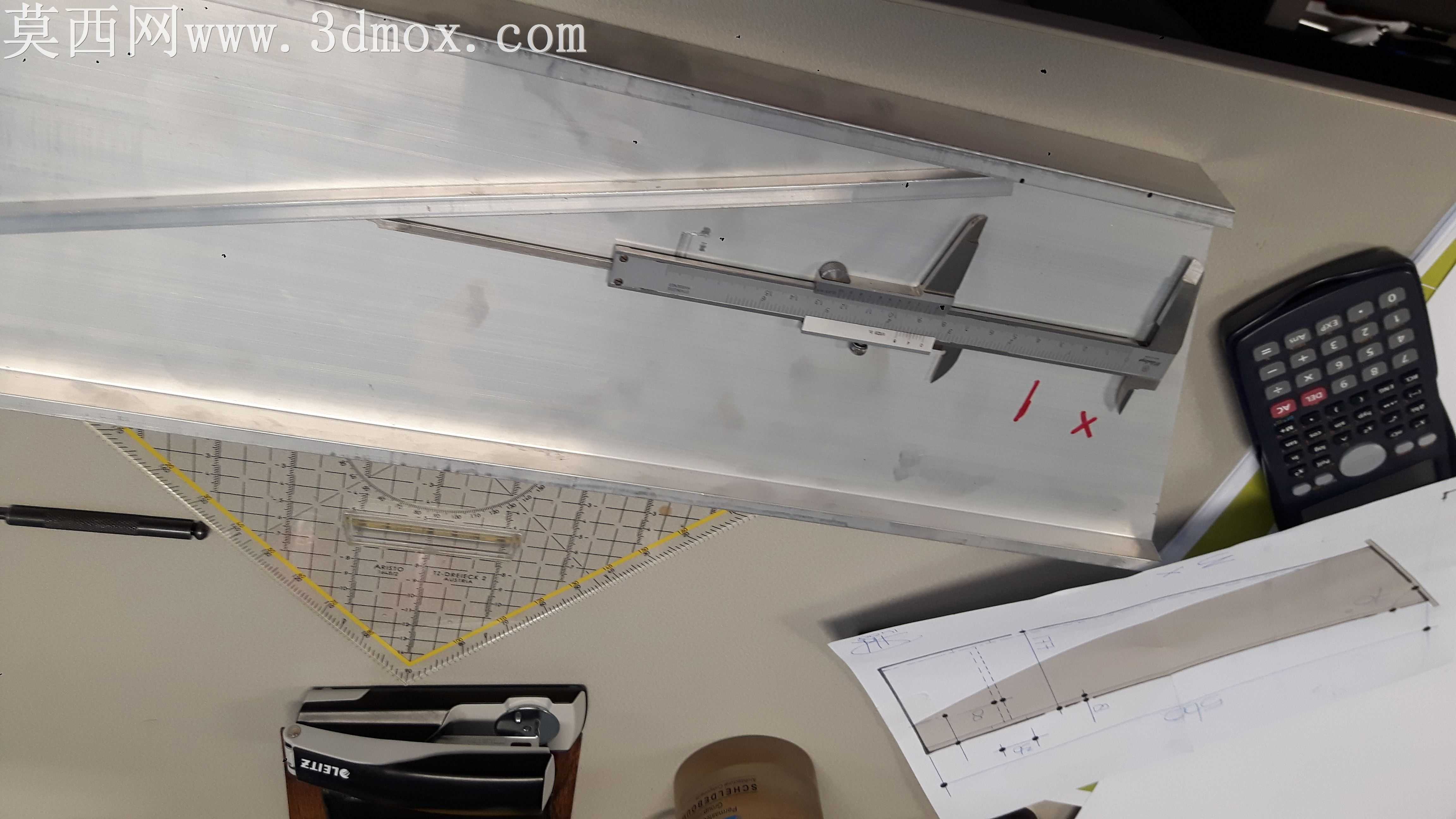

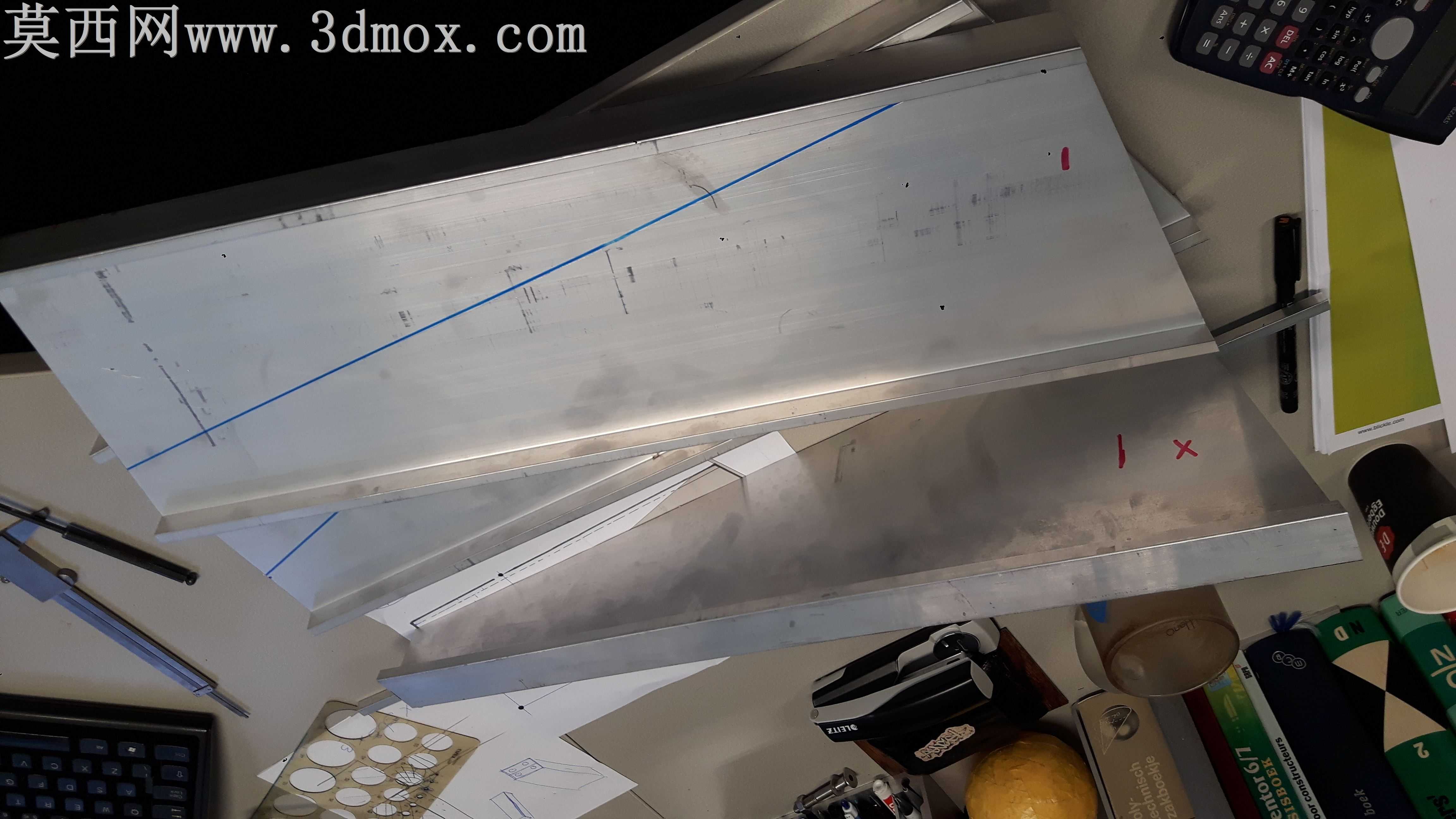

雨棚挑出的长度也反复调了好几次，一开始想挑出600mm，能把整个门口的台阶都盖住，后来算完支架的受力变形量，挑太长的话玻璃外端会有轻微下挠，风大的时候还会产生震颤，最后定在450mm，刚好能挡住门窗上方直淋的雨水，人站在门口开门的时候也不会被雨淋到肩膀，同时支架的用料不用加厚，普通2mm厚的镀锌钢板折弯就够用。玻璃和支架的连接位置特意留了10mm的胶缝，建模的时候就把橡胶垫的安装位预留出来，避免金属支架和玻璃硬接触，夏天热胀冷缩的时候玻璃不会被挤裂。

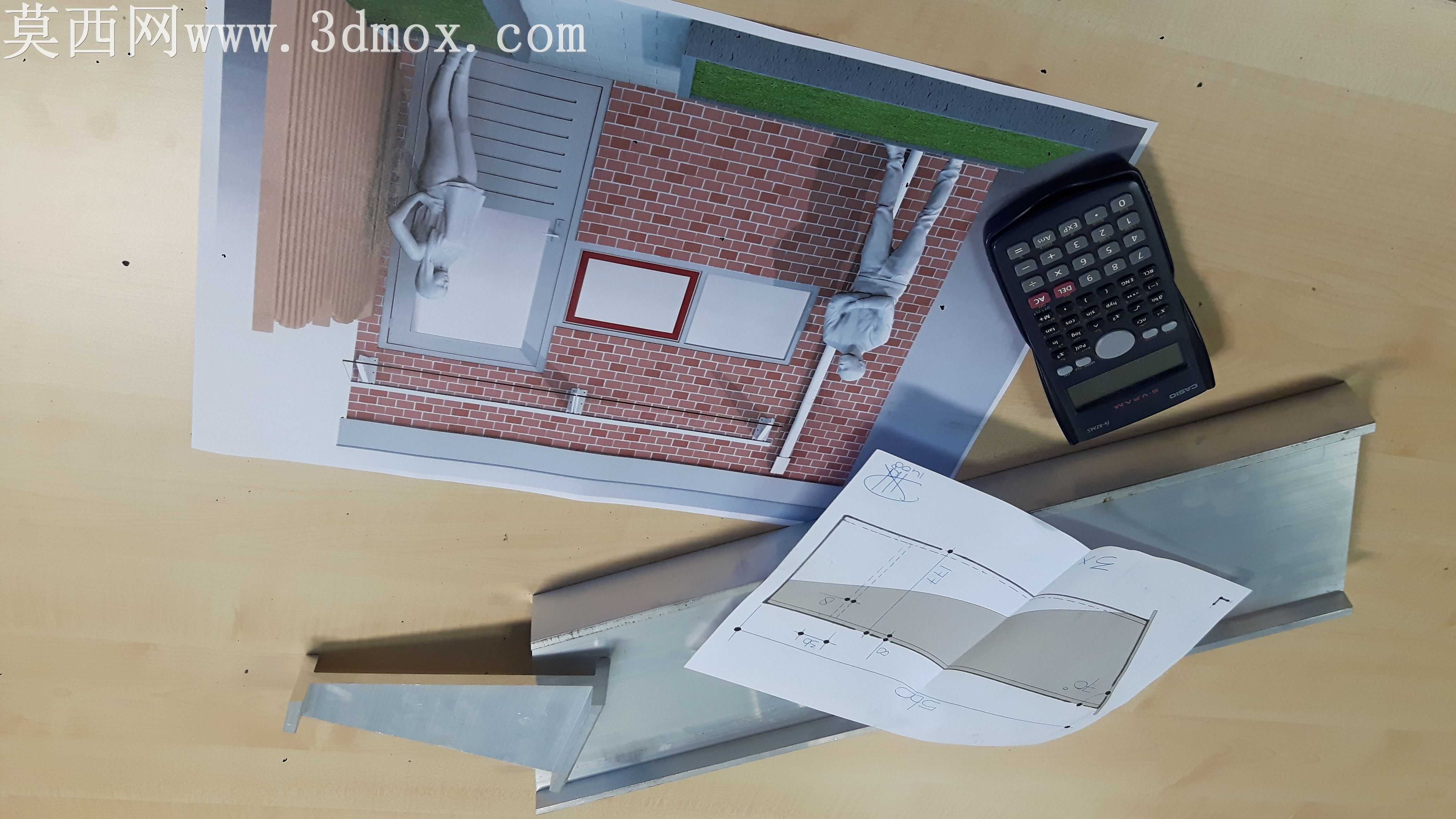

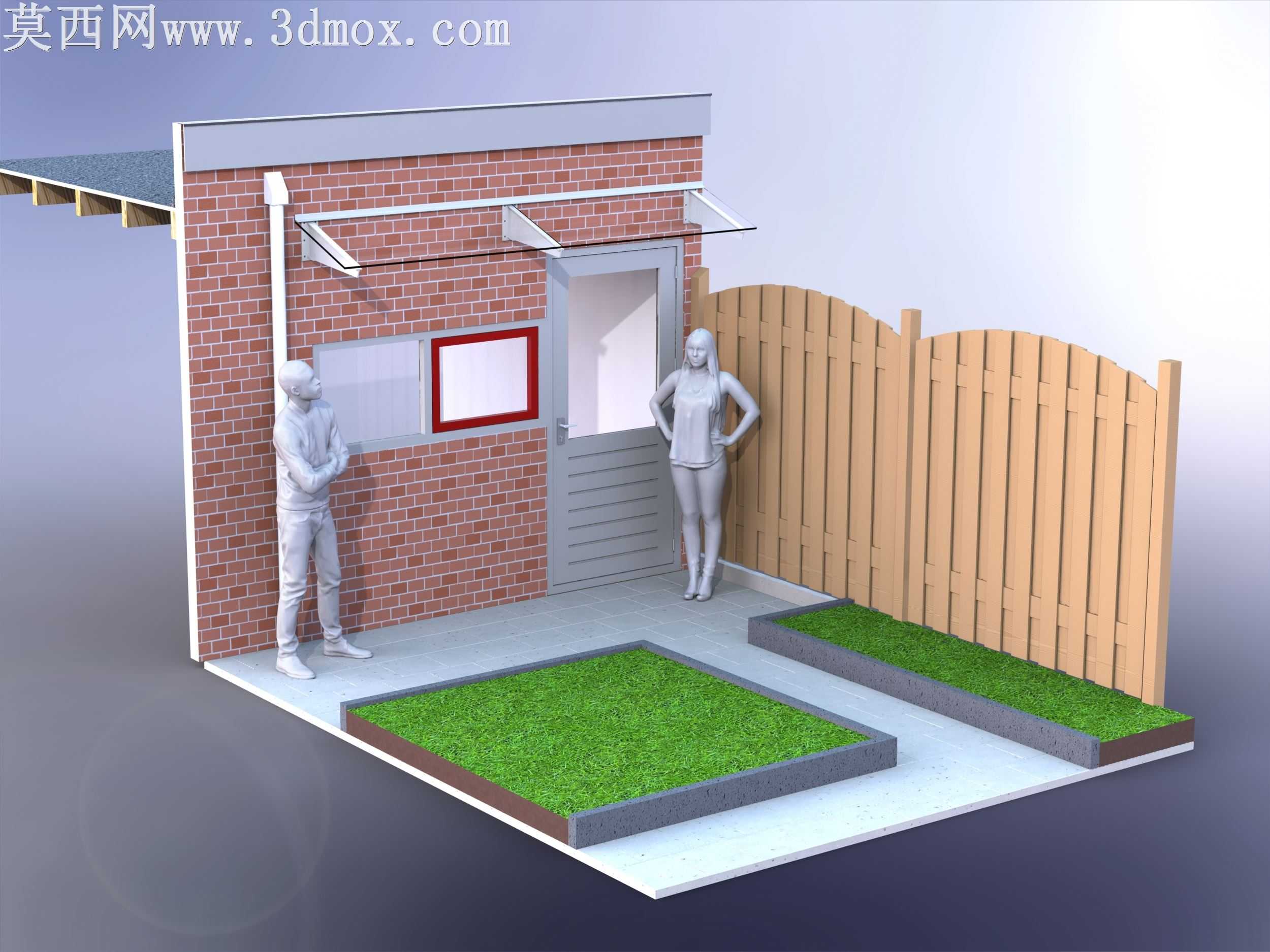

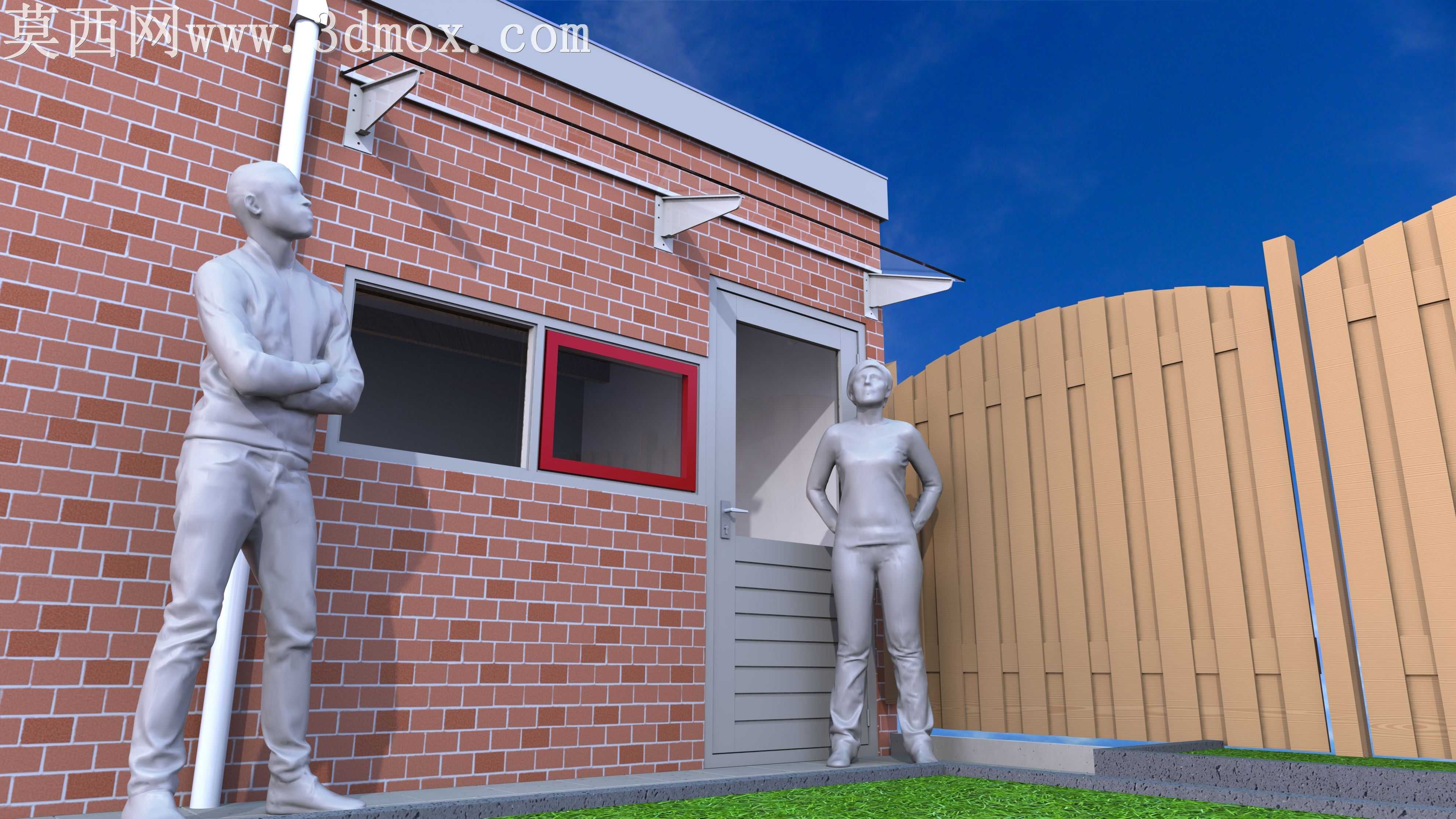

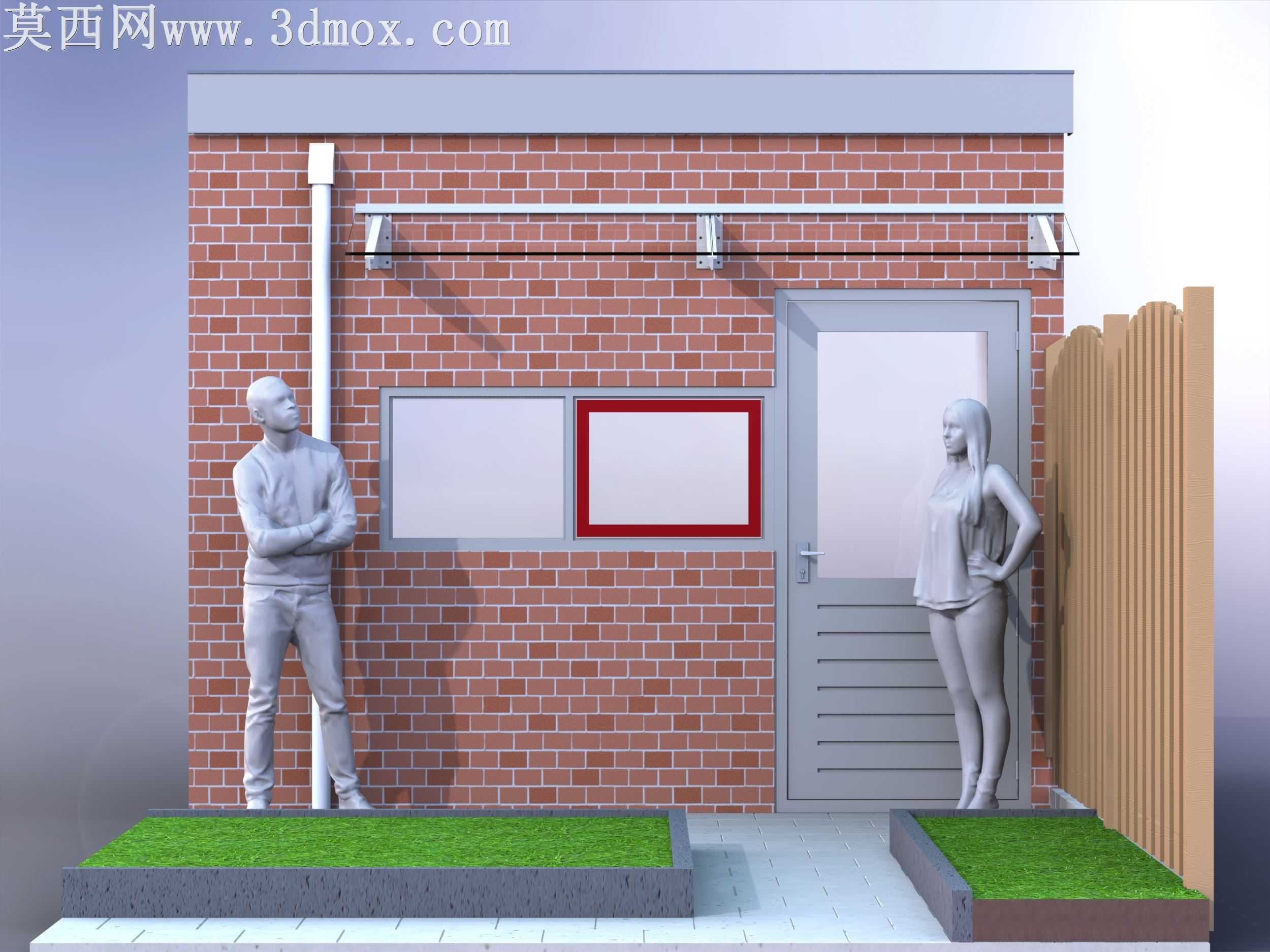

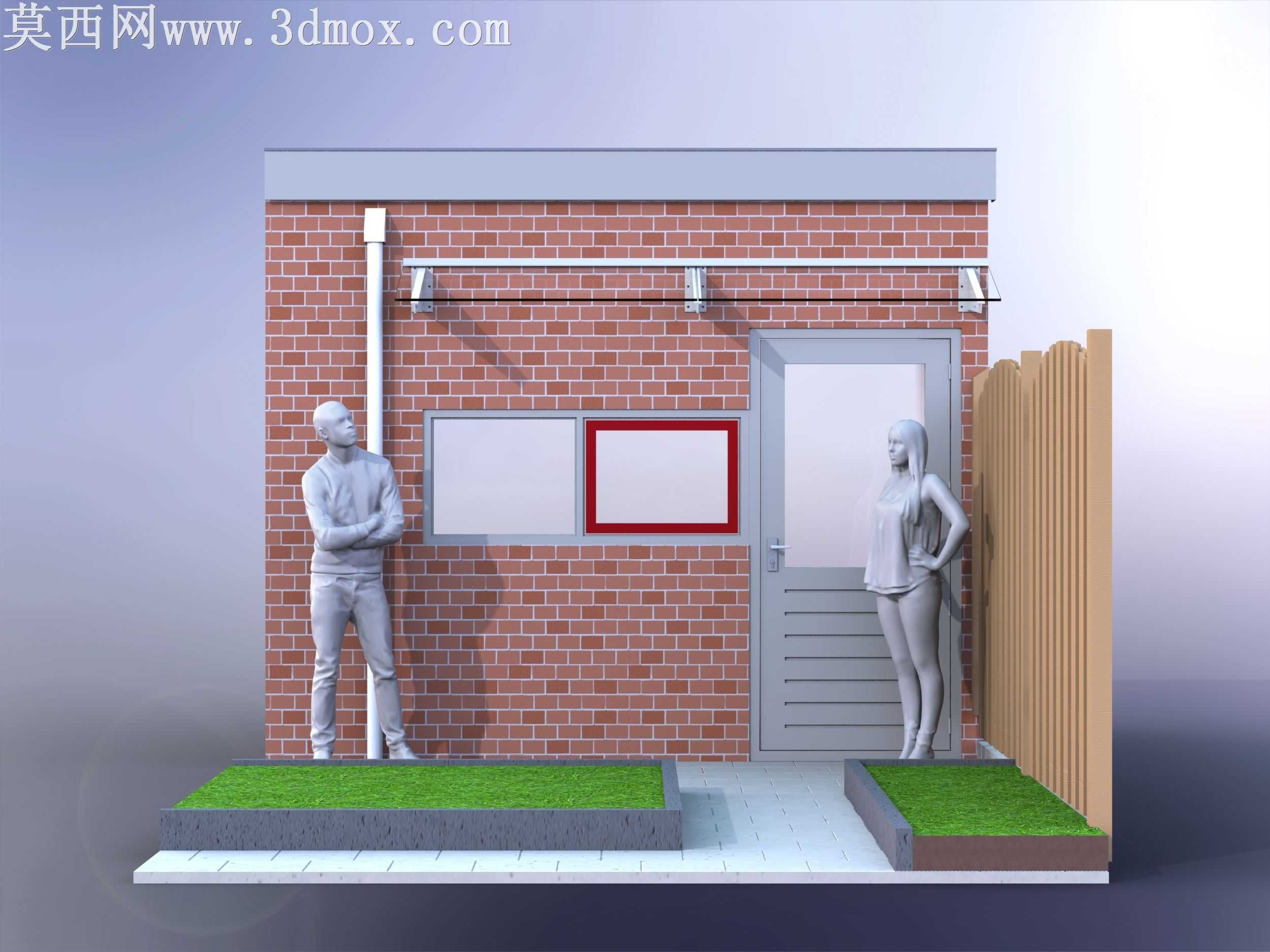

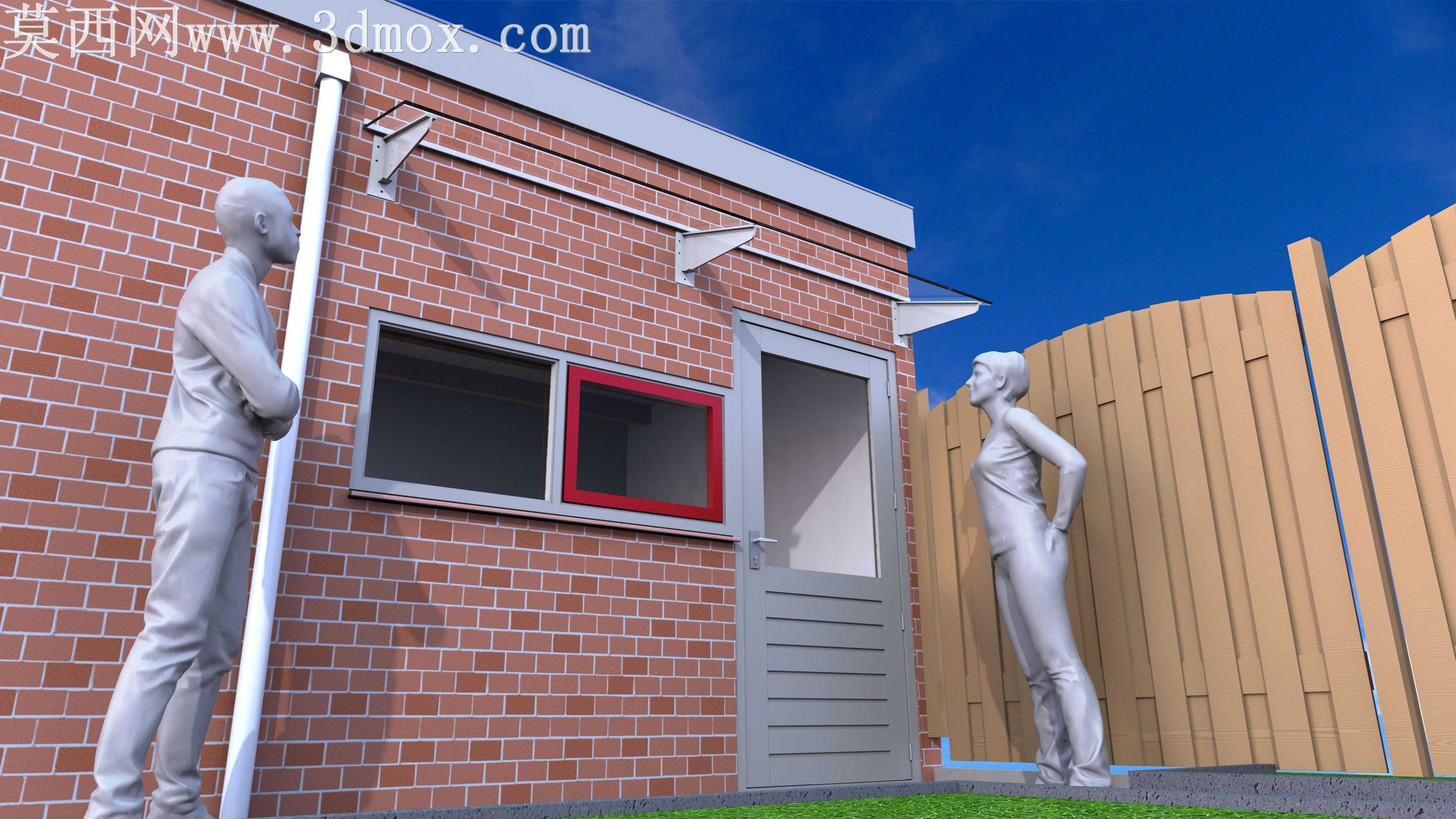

搭场景的时候把红砖墙、车库门、旁边的木围栏都建了进去，就是为了直观看到雨棚装完之后的整体效果，看看支架的位置会不会和窗户的开合、门的外开角度打架，之前没考虑周全的时候，支架最开始的位置刚好挡在窗户上沿的开窗轨迹上，后来把支架往窗户侧边挪了150mm，刚好避开窗户的活动范围。渲染的时候特意调了晴天的自然光角度，看玻璃的反光会不会刚好反射到门口站人的位置，避免装完之后晴天反光晃眼睛。连落水管的位置都特意核对了，雨棚的排水坡度往落水管那边做了千分之三的倾斜，雨水不会顺着雨棚往门的方向流，不会出现出门一脚踏进积水坑的情况。

整个模型没有多余的装饰件，所有结构都是围绕实际施工的可行性来做的，每个零件的尺寸都对应市面上能买到的现成型材和板材，不用特意开模定制，算下来整体成本比找外面的门店定做便宜近一半，而且自己提前把所有装配干涉都排查完，现场安装的时候只需要按模型里的定位点打孔固定就行，不用现场切了改、改了切，半天就能装完。
