可扁平收纳便携组装式户外烧烤炉设计

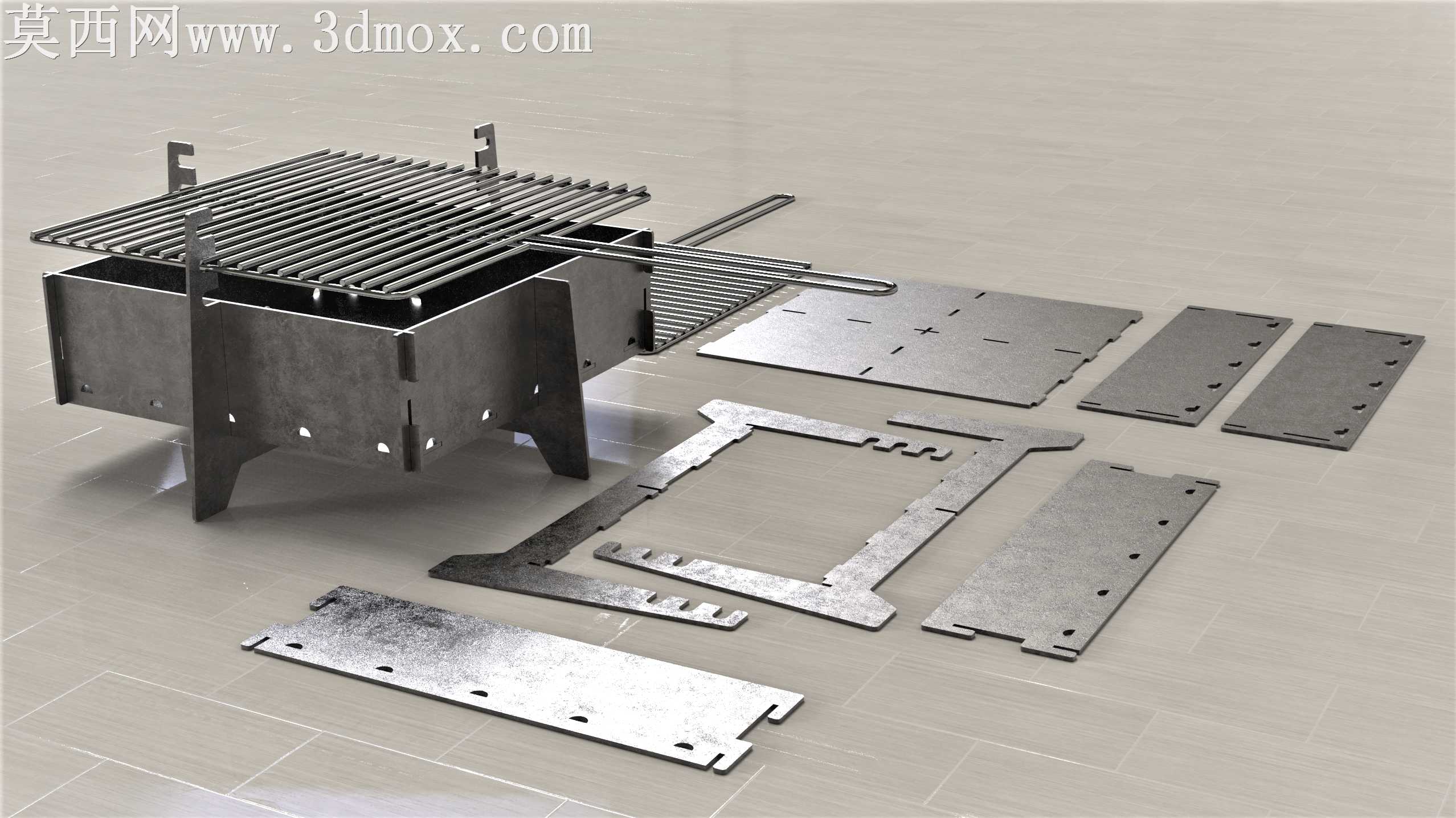

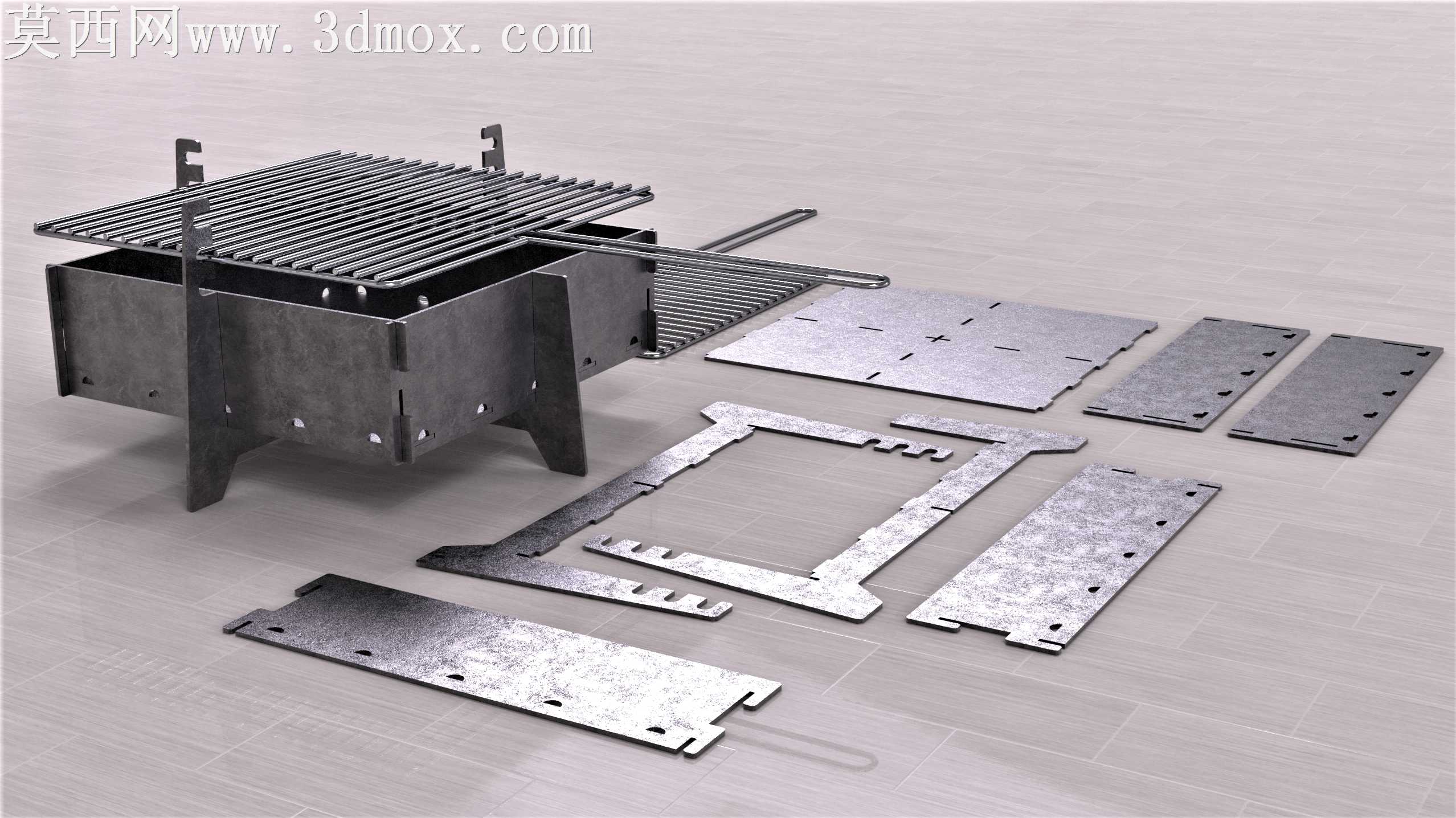

做这个烧烤炉建模的时候，最先锚定的就是扁平包装这个核心需求，毕竟传统烧烤炉要么是一体焊接的占地方，要么是拆装件零散容易丢，所以从一开始就没走常规的框架拼接思路，所有板件摊开要能完全平叠，没有任何凸起的异形结构，收纳的时候厚度就是所有板材叠起来的总厚度，塞车后备箱或者露营背包侧袋都不占冗余空间。

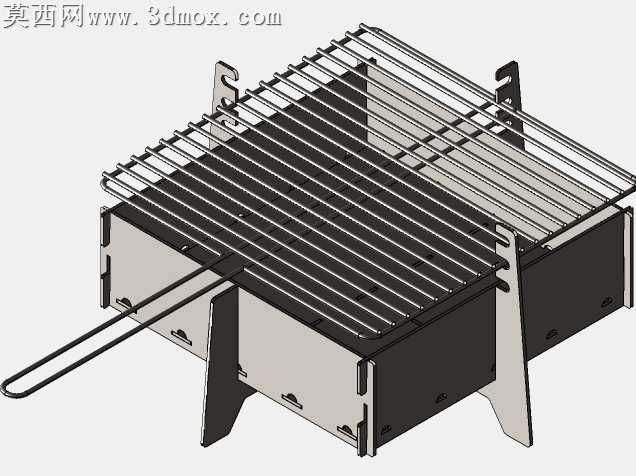

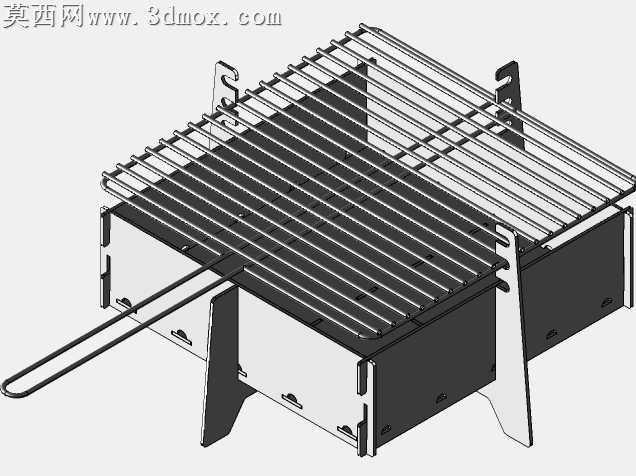

一开始画草图的时候试过给侧板做翻边卡扣，最初想的是靠额外的插销固定，后来算装配步骤的时候发现多一个小零件就多一个丢件风险，干脆把卡扣直接做在板件本体上，每块钣金件的边缘直接冲裁出对应的卡舌和卡槽，安装的时候不需要螺丝、不需要额外工具，顺着卡槽对位卡进去就能锁死，拆的时候轻轻掰动卡舌就能脱开，连配套的烤网都做了对应的定位缺口，架上去之后不会滑动，侧边延伸出来的小置物台也是同一块板裁出来的折边，不用额外加配件，摊开的时候和侧板完全齐平。

建模的时候特意把所有板件的折弯半径统一成钣金加工常用的R1.2，避免加工厂因为折弯参数不统一额外调机，所有的卡槽间隙都留了0.2mm的公差，就算板材切割的时候有轻微的毛刺也不会卡装不顺，一开始给炉脚做的是外撇的独立支脚，后来发现那样收纳的时候支脚会凸出来一块，干脆把支脚和侧围板做成一体结构，折弯之后直接形成支撑腿，四个脚的落地点特意做了微幅的加宽切角，放在不太平整的草地上也不容易晃。

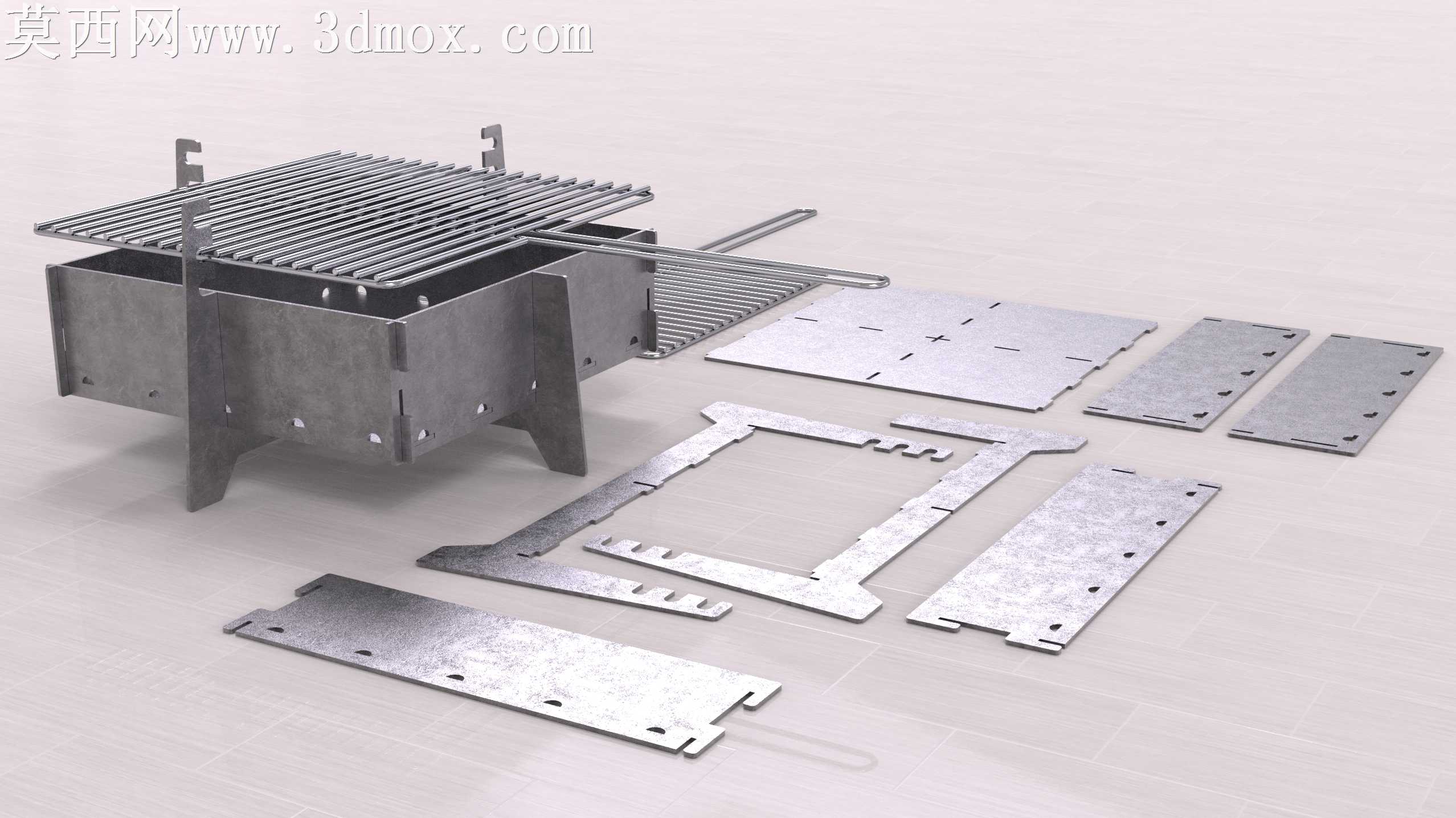

材质调试的时候没做花里胡哨的彩色涂层，就用了做旧的冷轧钢质感，表面带轻微的热轧纹理，毕竟烧烤炉是要接触明火的，太光滑的漆面高温下容易掉，这种原始金属质感反而耐造，烤网部分单独调了亮面的冷扎钢反光，和炉身的做旧质感形成区分，渲染的时候特意打了侧方的硬光，把板件边缘的折弯棱线、卡舌的结构都照得清晰，能直观看到每块板的拼接逻辑，甚至连板件上的定位小孔都对齐了装配位置，不会出现建模时孔位错位装不上的问题。

最开始还考虑过给炉身加通风孔，一开始想在侧板上打密集的圆孔，后来发现那样会降低板件的结构强度，而且扁平收纳的时候孔位容易卡进杂物，干脆把通风间隙留在了板件拼接的接缝处，卡装完成之后板与板之间自然留了1mm左右的缝隙，进风量足够支撑木炭燃烧，又不会漏炭灰，烤网的格栅间隙也反复调了三次，太宽容易漏下小块食材，太密又容易堵炭灰，最终定的8mm间隙刚好适配常见的烤串、烤盘使用场景，侧边的抽拉式炭槽也是同系列的平板件，抽拉的时候顺着侧板的滑槽走，加炭倒灰都不用把整个烤网拿起来，用的时候顺手很多。
