户外丛林手斧精细化三维结构设计

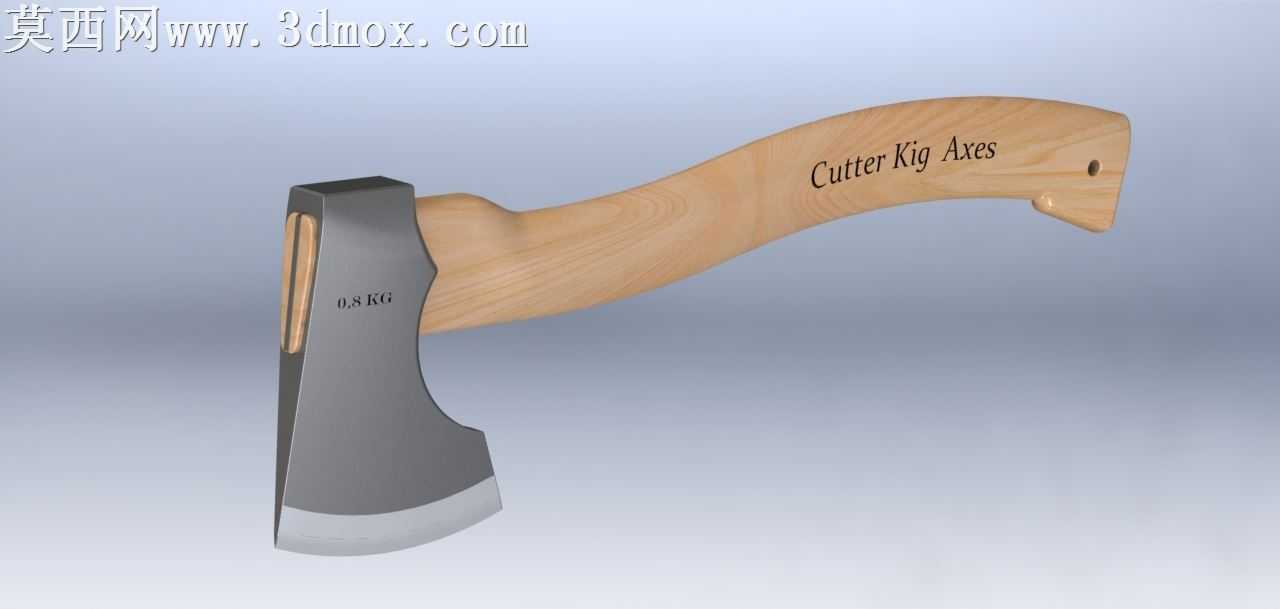

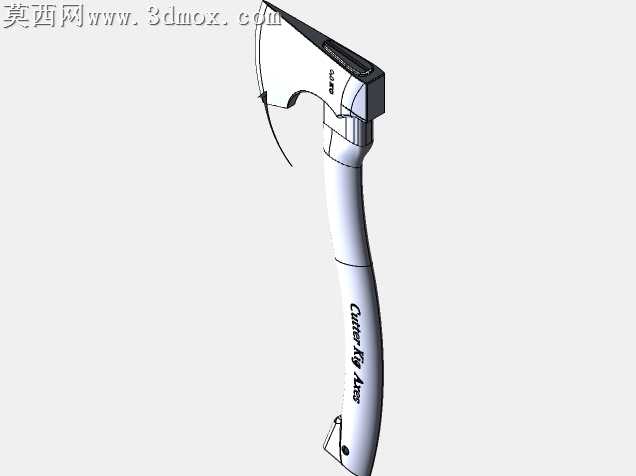

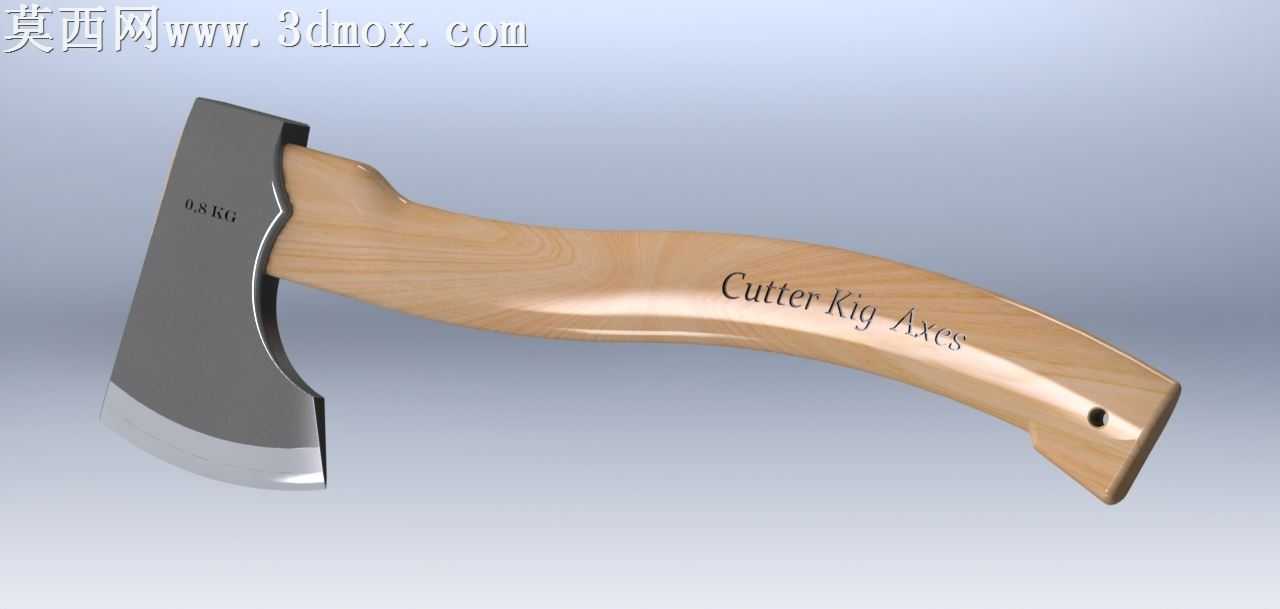

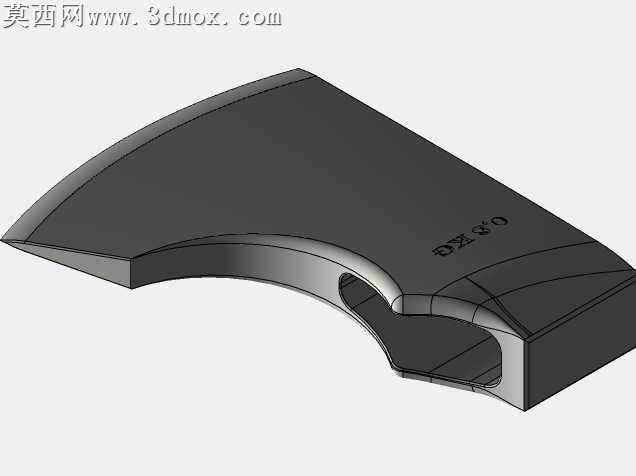

做这个手斧模型的时候，我最先卡壳的是斧身和木柄的贴合结构，一开始想直接做个平面嵌合，后来翻了不少手工斧的实际结构，才改成带双楔片涨紧的嵌装结构——斧头上的安装槽不是直上直下的方槽，槽壁做了微小的内收斜度，木柄端头对应做了外扩的楔入段，还留了两个嵌木楔的窄槽，这样装进去敲紧木楔之后，木柄会被涨开牢牢卡在斧身里，实际使用的时候不会因为反复劈砍震动出现掉头的问题，建模的时候特意把配合间隙留了0.1mm的公差，既符合实际装配的余量，也不会在渲染的时候出现穿模的问题。斧身的曲面处理费了不少功夫，斧头顶面是平直的敲击面，往下过渡到斧刃的时候，不是简单的直斜面，而是做了渐变的弧面收窄，靠近刃口的位置厚度从8mm慢慢收薄到0.5mm，刃口还做了微小的圆角钝化，毕竟是实用工具模型，做的太锋利反而不符合真实户外斧的开刃逻辑，斧身侧面的重量标识是做的浅浮雕效果，凹下去0.2mm，模拟实际钢斧上的激光打标质感，没有做凸字，避免磕碰掉标的违和感。木柄的曲线是反复调了七八版的，一开始做的直柄，握感模拟的时候总觉得发力不顺，后来参考了人体工学的握姿，把柄身做了三段式的曲线变化：靠近斧头的位置做了凸起的挡手弧，握持段做了贴合指节的内凹弧度，柄尾做了下垂的小勾尾，还在柄尾钻了挂绳的小孔，表面的木纹不是随便贴的贴图，是在曲面建模的时候给柄身加了极细微的不规则凹凸，模拟实木打磨后的肌理，刻字的位置特意选在柄身外侧的平面区，字深0.15mm，不会硌手也能清晰看到品牌标识。渲染调试的时候，钢质斧身我没有用亮面的金属材质，而是调了带细微磨砂质感的冷调钢材质，刃口位置单独给了稍亮的抛光质感，模拟开刃后打磨的金属光泽，木柄用的是浅胡桃木的材质，加了一点清漆覆盖的微弱反光，不会太亮显得像塑料，光影用的是45度侧光，刚好能打出斧身曲面的过渡层次，木柄的纹理也能顺着光影显出来，不会平成一片。整个模型没有做多余的装饰结构，所有的曲面和结构都是围绕实用来的，不管是拿去做户外工具的结构演示，还是做实训建模的参考，都能对应上真实手斧的加工和装配逻辑，不会出现看起来好看但实际做不出来的空想结构。
