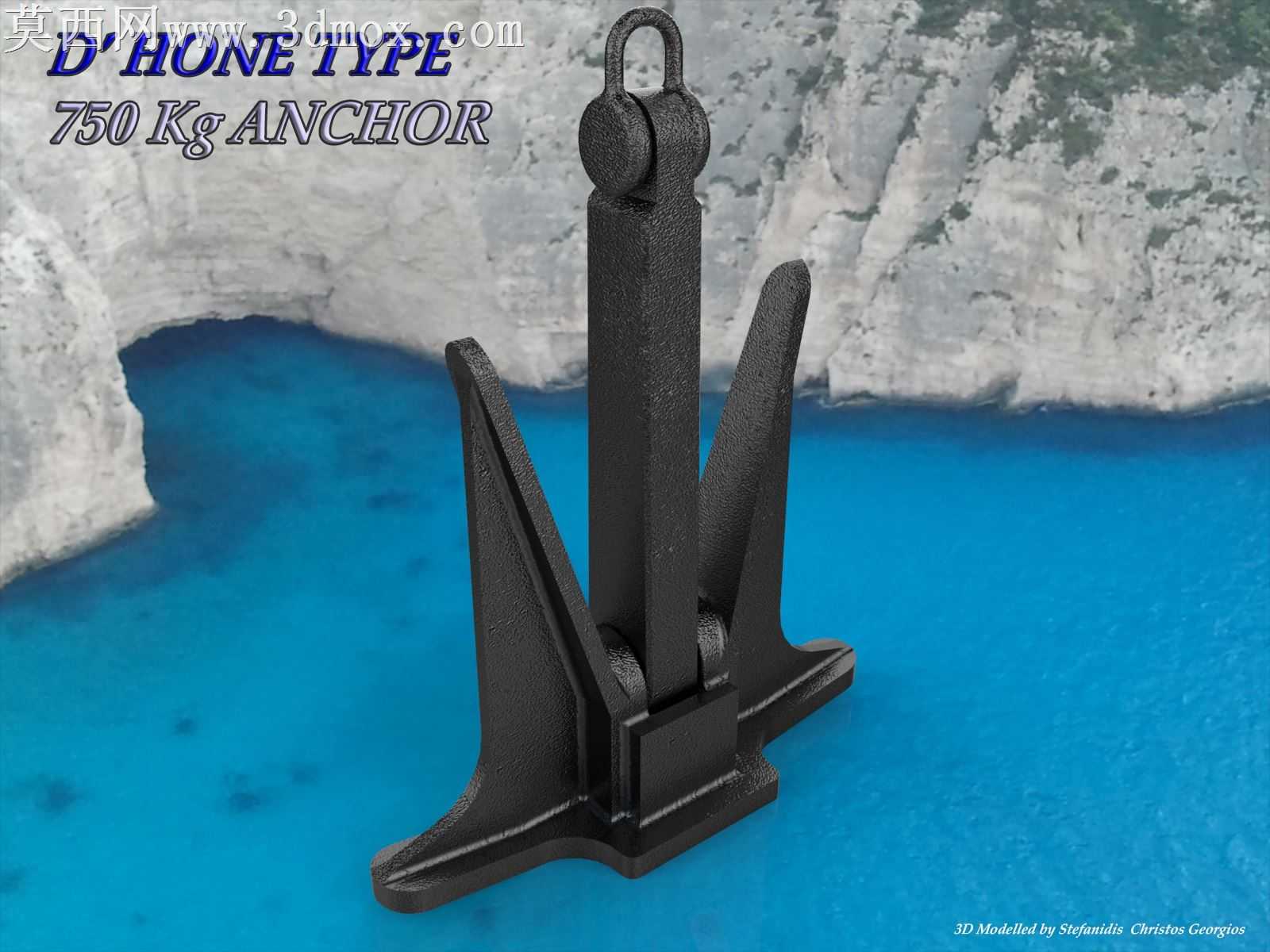

750kg规格D'hone型霍尔锚三维设计

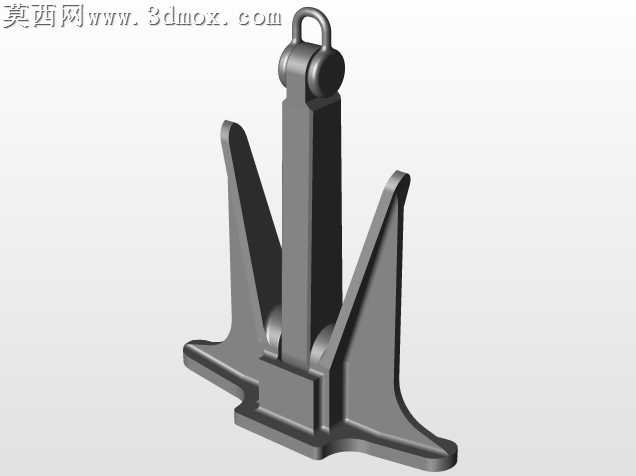

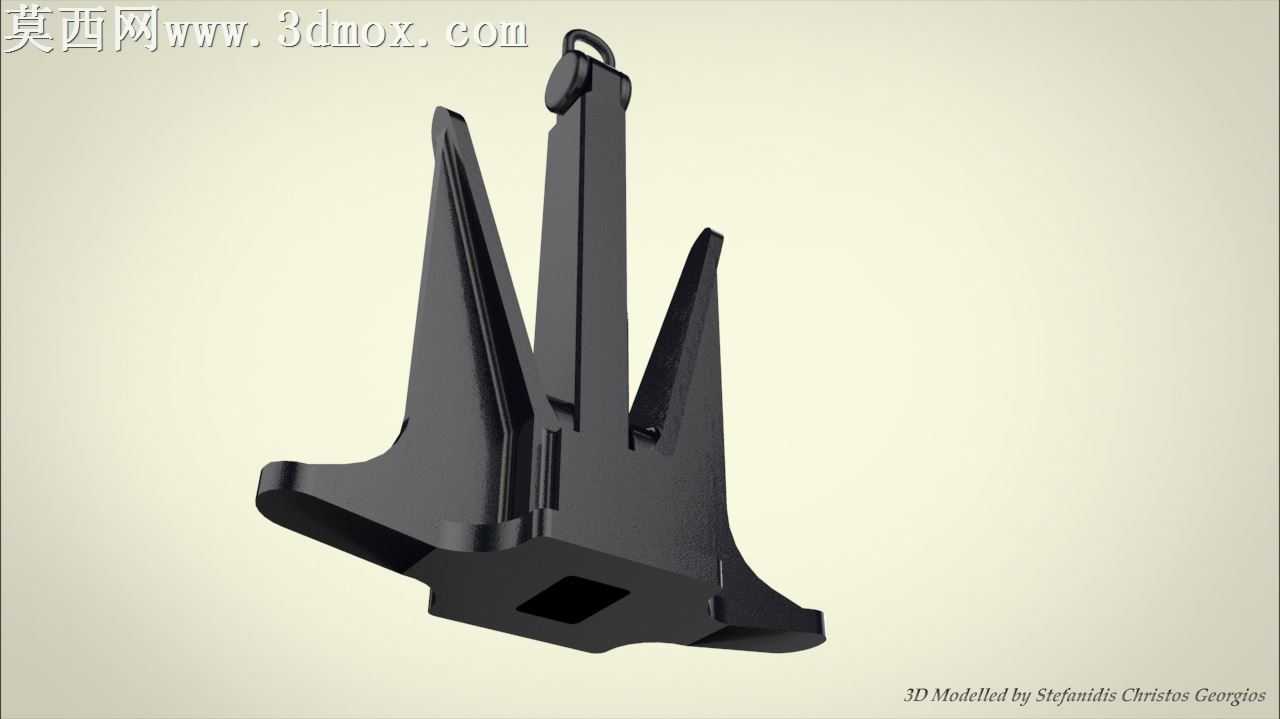

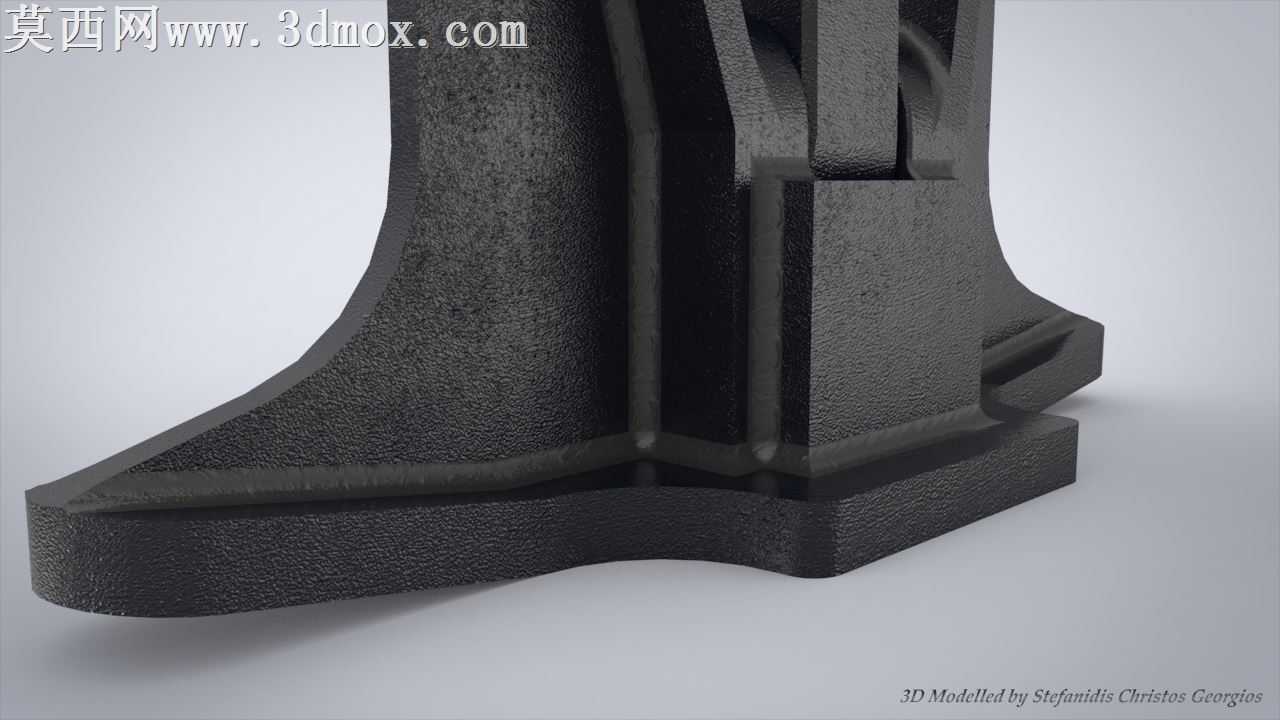

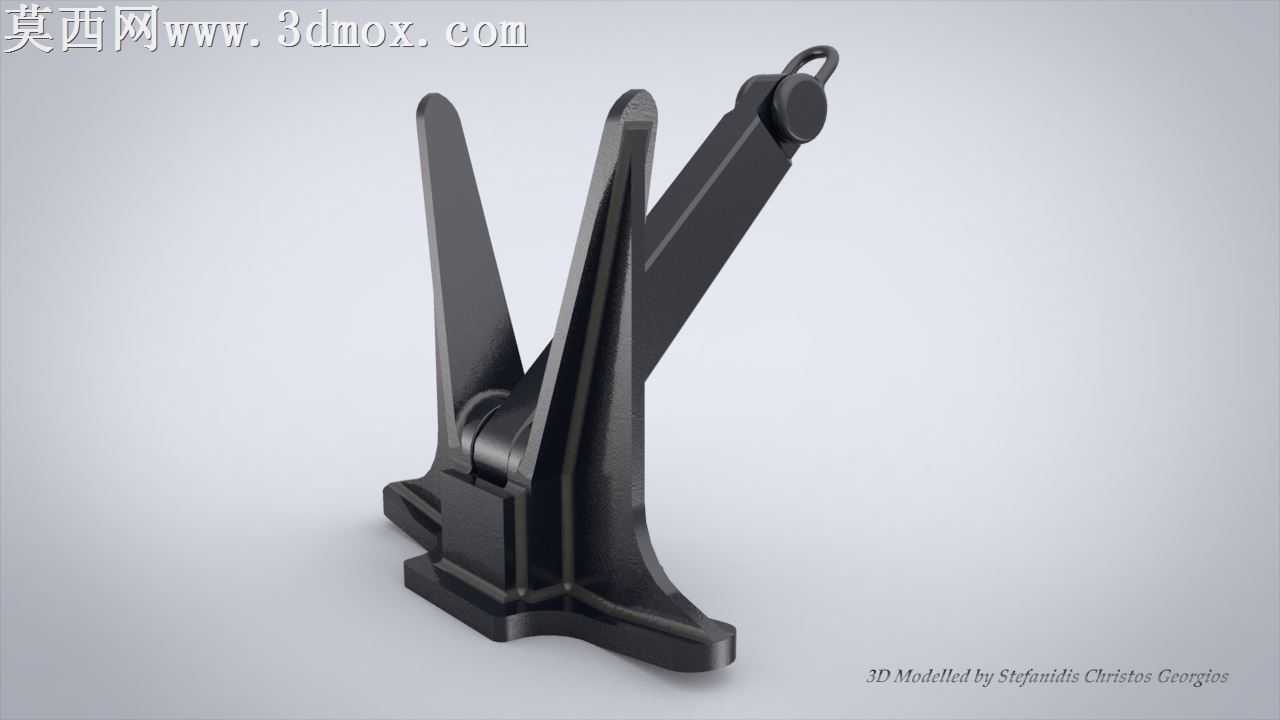

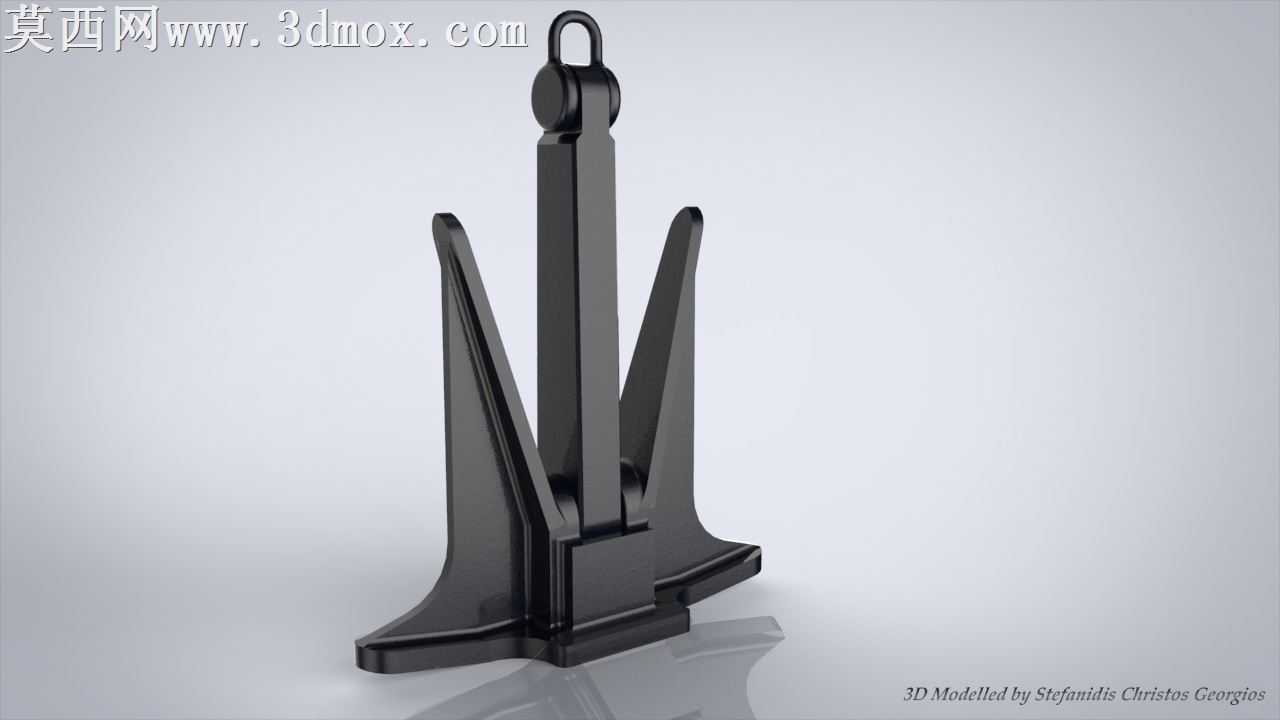

这次做750kg规格D'hone型锚的建模，是从加工适配视角切入的，毕竟这类铸钢锚件最终要走砂型铸造工艺，建模阶段就得把后续生产的坑提前填上。一开始找参考的时候，特意避开了网上那些把锚爪和锚干做成一体的错误模型，实际霍尔类锚的锚爪是要能绕锚销轴转动一定角度的，抓底的时候才能顺利啮入海床，要是做成一体件，不仅不符合实际工作逻辑，铸造的时候也会因为壁厚差太大出现缩孔缺陷。建模的时候先搭锚干的主体，那个顶部的吊环不是随便画个圆环就行，得考虑卸扣的配合间隙，环的内孔直径比常用的25吨级卸扣销轴直径大2mm，边缘倒R8的圆角，避免起吊的时候应力集中割伤卸扣。锚干和锚冠连接的位置，特意把过渡圆角从参考图的R5加大到R12，铸钢件直角位置最容易出现浇不足的问题，大圆角既能保证铁水流动顺畅，也能降低抛锚时的应力集中。做锚爪的时候没直接用对称拉伸，两个爪的迎土面做了3度的拔模斜度，砂型起模的时候不会刮坏型腔，爪尖位置特意做了10mm的加厚余量，实际使用中爪尖磨损最快，预留加工余量后后期堆焊耐磨层也有足够的基体。锚销的配合位置没做死间隙，留了0.3mm的转动间隙，装配的时候不用额外修配就能让锚爪灵活转动，锚销两端的挡板做了沉头孔结构，沉头深度刚好把螺栓头埋进去，避免抛锚时螺栓头被礁石撞变形拆不下来。曲面处理上没追求花里胡哨的顺滑度，锚冠位置的曲面特意做了微小的拔模斜度，分型面设在锚冠的最大轮廓线上，上下模合模的时候不会出现错台，后续打磨工作量能减不少。材质调试的时候选了铸钢的哑光黑质感，没做亮面金属效果，实际船锚抛过几次就会被海水腐蚀、海床摩擦成哑光黑，渲染的时候特意在锚爪边缘加了一点点磨损的浅灰色痕迹，阴影调得偏硬，模拟海边强光下铸铁件的厚重质感。整个模型没做多余的装饰结构，所有的倒角、壁厚都是照着铸造工艺要求来的，最小壁厚控制在18mm，不会出现浇铸冷隔的问题，最大壁厚不超过45mm，避免内部缩松，拿这个模型去做铸造工艺图，不用再做太多结构修改就能直接用，不管是做教学演示还是小型船舶的锚具选型参考，都能直接对应实际生产需求，不会出现模型和实物脱节的问题。
