乘用车辆前保险杠前部覆盖结构设计

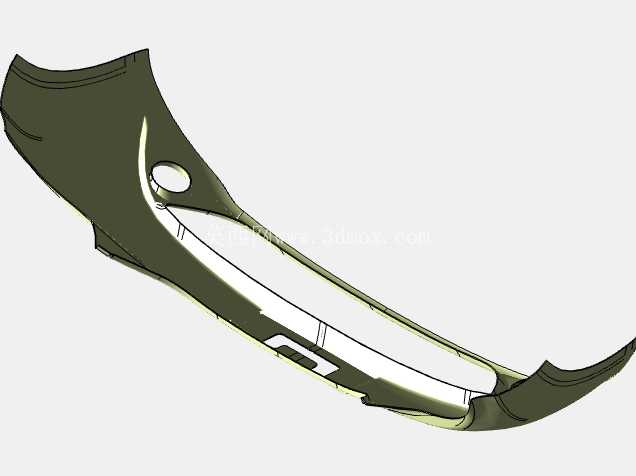

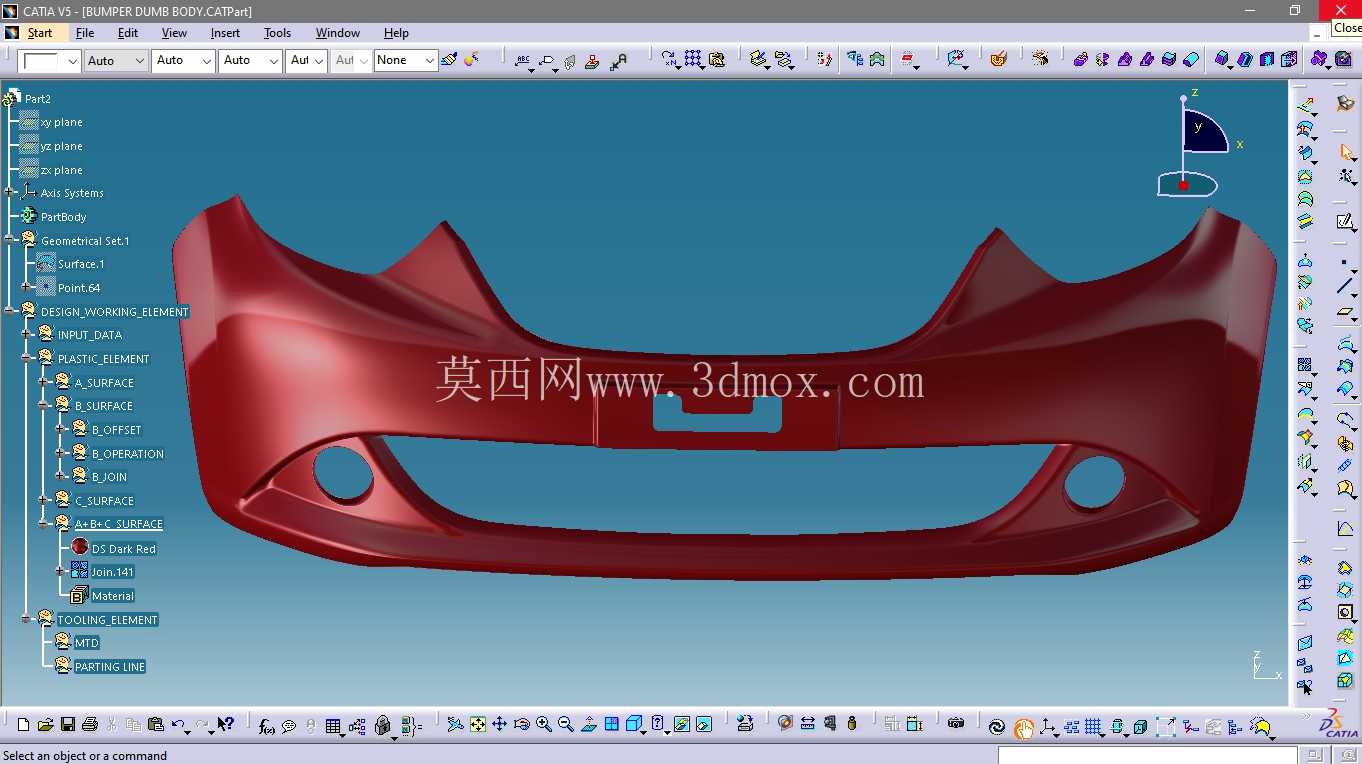

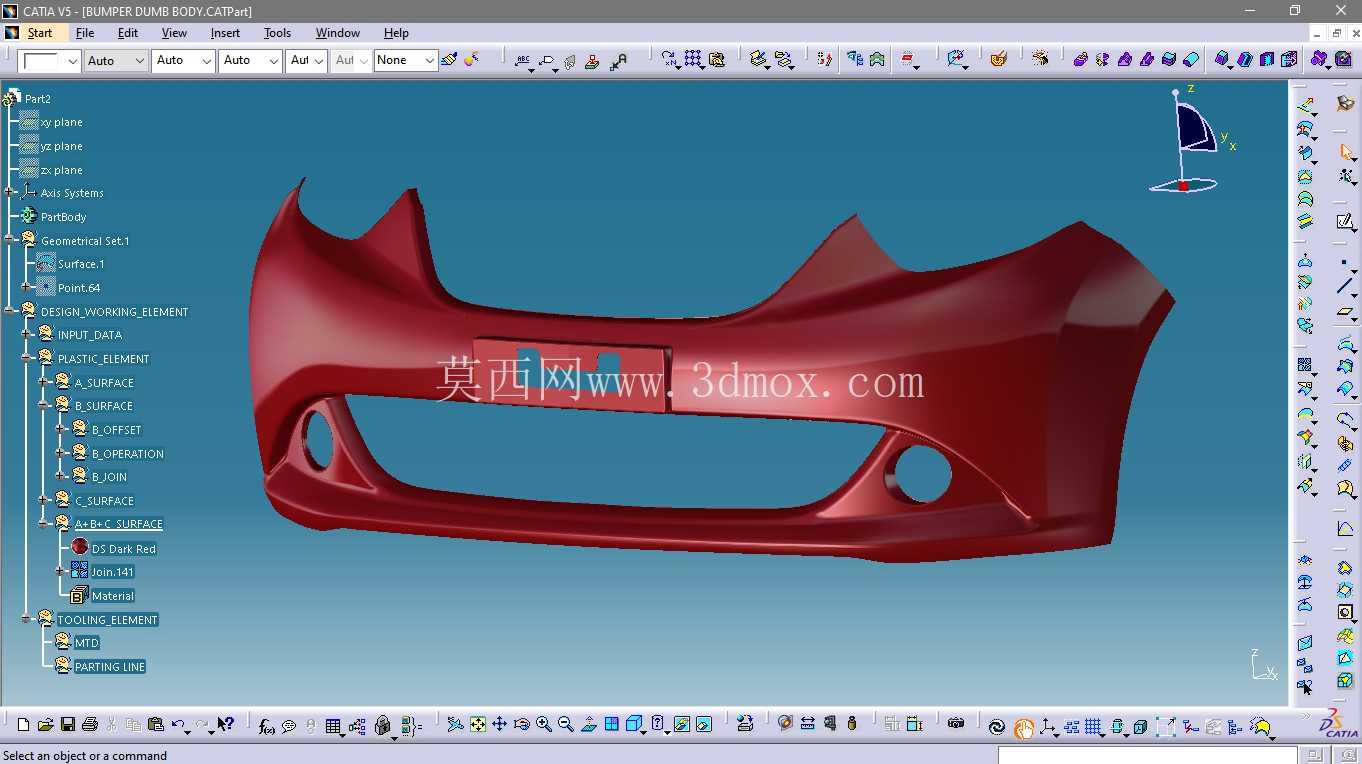

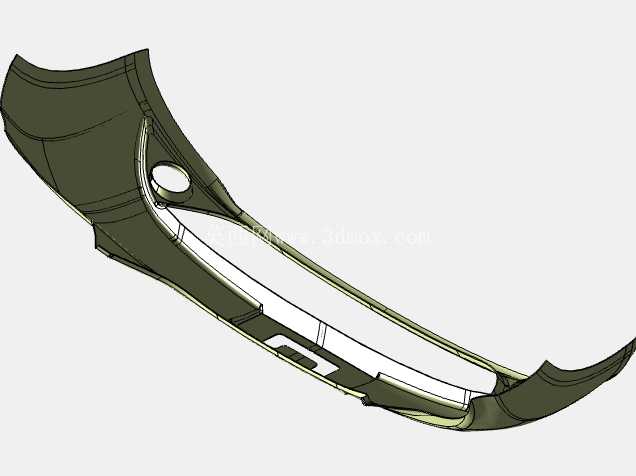

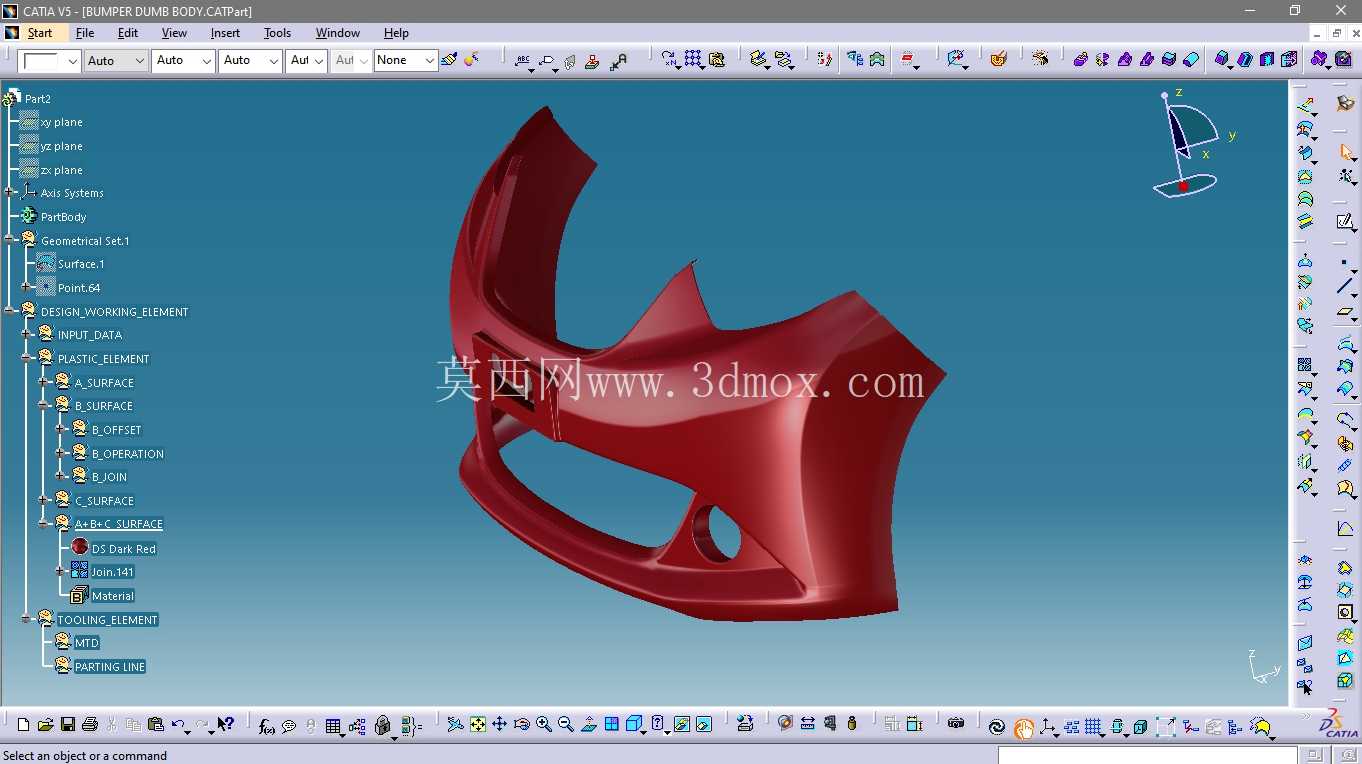

在整车外饰结构开发流程中，前保险杠作为车头区域核心的外观覆盖与缓冲防护部件，其曲面质量、安装匹配度直接决定整车前脸的视觉完成度与低速碰撞防护性能。本次呈现的前保险杠前部结构，针对A级曲面的光影连续性做了多轮曲率调整，从CATIA建模环境中的曲面检查结果来看，A、B、C三个层级的表面均实现了封闭实体构建，不存在破面、重叠面等几何缺陷，可直接导入模具设计模块开展分模工作，无需额外进行曲面修补。

从实际装车场景来看，该结构覆盖车头正脸全部迎风区域，两侧预留的圆形开孔为前雾灯安装位，中部预留的矩形区域为牌照安装基座，上部曲面的起伏造型完全匹配前大灯、引擎盖前缘的安装边界，下部的横向镂空区域为前进气格栅的装配预留了卡接与螺接的安装点位，所有安装孔位的位置度公差均控制在±0.2mm以内，可满足总装车间的快装要求，减少装配过程中的人工调整工作量。

设计过程中优先考虑了注塑成型的工艺可行性，所有外观面的拔模斜度均设置在1°以上，避免脱模过程中出现表面拉伤；曲面过渡区域的圆角半径最小为3mm，既保证了光影反射的顺滑度，也避免了注塑过程中出现应力集中导致的开裂问题。保险杠本体的壁厚均匀控制在2.8-3.2mm区间，筋位厚度设置为本体壁厚的0.6倍，可有效降低注塑冷却过程中的翘曲变形量，减少后续整形工序的工作量。

从安装边界来看，该保险杠上部通过6个卡扣与前端水箱框架上沿连接，两侧通过3颗M6螺栓与翼子板前端的安装支架固定，下部通过4个卡扣与前防撞梁下护板连接，所有安装点位的坐标均与整车坐标系对齐，可直接适配同平台多款车型的前端安装硬点，无需对安装支架做额外修改。两侧雾灯安装位的背面设置了网格状加强筋，既可以提升雾灯安装区域的结构刚度，避免行车过程中出现共振异响，也不会过多增加零件的整体重量，符合整车轻量化的设计要求。

在曲面质量控制层面，A级表面的曲率变化率控制在0.05以内，相邻曲面的G2连续性完全满足高光烤漆后的外观要求，不会出现光影扭曲的问题；B级表面为非外观可见的安装配合面，重点保证了安装平面的平面度与孔位的位置精度；C级表面为零件背面的非配合区域，在保证结构强度的前提下适当简化了曲面过渡，减少了建模过程中的冗余特征，提升了后续模具加工与CAE仿真分析的运算效率。

针对低速碰撞的防护需求，保险杠中部的碰撞区域在背面设置了蜂窝状缓冲结构，在4km/h的低速碰撞工况下，可通过自身变形吸收碰撞能量，避免碰撞力直接传递到前防撞梁与散热器等核心部件，降低低速碰撞后的维修成本。同时整个保险杠的下部边缘做了内收处理，避免车辆经过坡道、减速带时出现刮擦地面的问题，提升了车辆在复杂路况下的通过性。
