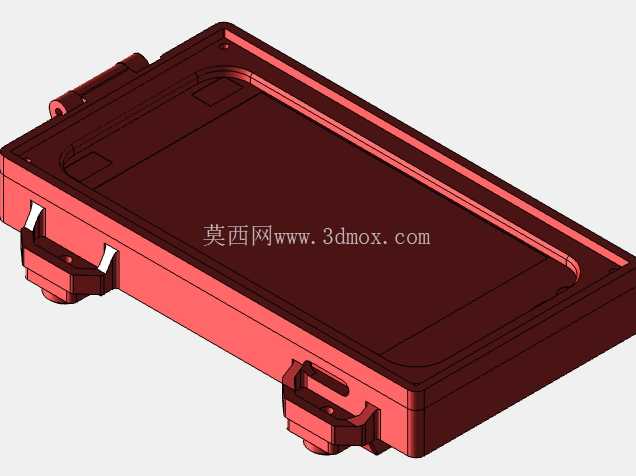

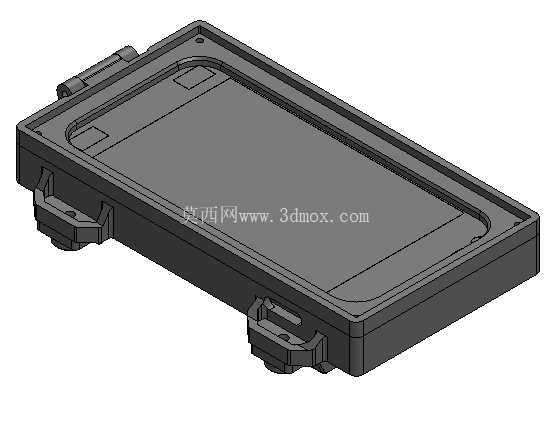

适配三星GalaxyACE3的手机固定支架结构

　　在消费电子周边配套结构件的生产制造环节，针对特定型号手机的固定支撑类压铸结构件，需要兼顾定位精度、装夹便捷性与批量生产的工艺可行性，这款适配三星Galaxy ACE 3机型的手机支架结构，正是面向数码配件生产、工装治具配套场景开发的压铸成型构件。从实际应用场景来看，这类结构件既可以作为手机生产组装环节的定位载具，在屏幕贴合、零部件装配工序中承托固定手机本体，避免装配过程中工件移位造成的装配公差超差；也可以作为成品手机的配套桌面支撑配件，满足日常使用过程中的角度固定需求，适配用户观影、视频通话等场景的放置需求。从功能特性上看，该支架的型腔轮廓完全匹配对应机型的外轮廓尺寸，型腔边缘设置的限位凸台刚好卡入手机侧边的弧度位置，不会对手机侧边按键造成挤压，同时预留了充电接口、耳机孔的避让空间，装夹后不会影响手机的外接线路连接。支架侧边设置的卡扣式锁紧结构，采用带斜度的导向面设计，手机放入时可以顺着导向面滑入型腔，卡扣在弹性形变后自动复位卡紧手机边框，拆卸时只需轻扳卡扣侧边的施力位即可取出工件，操作力度控制在单手可完成的区间，不会出现卡滞过紧难以拆卸或者间隙过大容易松脱的问题。

　　设计思路上，这款支架采用一体化压铸成型的结构方案，整体壁厚控制在均匀的2.5mm区间，避免壁厚差异过大导致压铸过程中出现缩孔、冷隔等成型缺陷，加强筋的排布沿着支架受力的方向设置，在型腔底部、卡扣连接位置都做了局部加厚处理，保证反复装夹过程中结构不会出现疲劳断裂。支架底部设置的四个支撑脚高度一致，放置在平面上时不会出现晃动，支撑脚的接触面做了微小的倒角处理，避免压铸飞边刮伤接触的桌面或者工作台面。从安装边界尺寸来看，支架整体外轮廓长度比对应手机长度单边大出8mm，宽度方向单边留出6mm的操作空间，方便操作人员取放手机时手指有足够的施力位置，整体高度控制在18mm，不会因为过高导致放置时重心偏上出现倾倒。型腔的深度设置为5mm，刚好包裹住手机的侧边中框位置，不会遮挡手机屏幕的显示区域，也不会因为深度过浅导致手机受外力时从支架中脱出。在压铸工艺的适配性上，结构的所有转角位置都做了R0.5-R1mm的圆角过渡，避免压铸过程中应力集中导致的模具开裂，同时也减少了后续去毛刺的工作量，分型面设置在支架的最大轮廓位置，方便压铸成型后飞边的清理，浇口位置设置在支架的侧边非外观面位置，浇口残留不会影响支架的外观面质量，也不会干涉手机的装夹动作。

　　在实际生产验证环节，这类结构经过压铸成型、去飞边、表面喷砂处理后，尺寸公差可以控制在±0.1mm以内，完全满足手机定位装夹的精度要求，反复装夹测试超过千次后，卡扣的弹性变形量依然在设计允许范围内，不会出现锁紧失效的问题。针对工装使用场景，支架背面还预留了标准的安装孔位，可以直接固定在自动化组装线的载具板上，配合生产线的传送节拍完成手机的流转，安装孔的位置精度按照工装定位的要求设计，孔位公差控制在±0.05mm，保证安装后支架型腔的位置与组装工位的操作位置精准对齐。

　　作为日常使用的桌面支架时，支架的倾斜角度设置为15度，符合日常观看屏幕的视觉角度，长时间使用不会因为角度问题造成视觉疲劳，支架整体重量经过配重优化，放置在光滑桌面时不会因为触碰手机屏幕导致支架滑动移位。结构设计过程中还考虑了压铸生产的脱模问题，所有脱模方向的结构都做了合理的拔模斜度，外观面拔模斜度设置为1度，非外观面的结构拔模斜度设置为1.5度，保证压铸成型后工件可以顺利从模具中脱出，不会出现顶白、拉伤等外观缺陷。针对支架容易磨损的卡扣位置，设计时在结构上预留了局部的磨损余量，经过长时间使用出现磨损后，依然可以保证足够的卡紧力，不需要频繁更换支架构件，降低了生产使用过程中的耗材成本。
