GRABCAD千万纪念奖杯结构设计

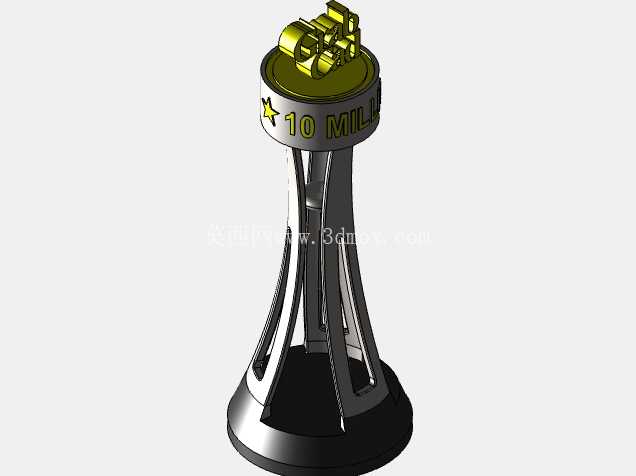

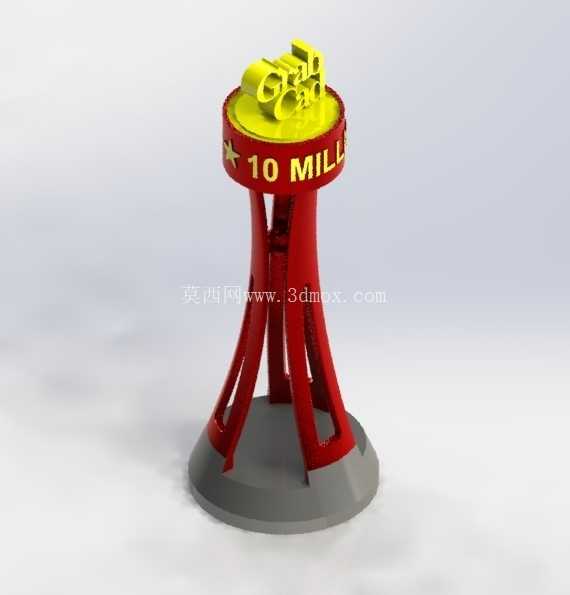

　　这款纪念奖杯的结构设计围绕纪念展示场景展开，核心用途是作为平台里程碑节点的纪念陈设品，适配线下技术展会、企业内部荣誉陈列、行业交流活动的颁奖场景，整体结构兼顾视觉辨识度与摆放稳定性，没有冗余的活动部件，属于一体式静态陈设构件。从结构分层来看，底部采用大直径圆形配重底座，材质适配铸铁喷砂或者树脂浇筑工艺，底座直径控制在整体高度的三分之一左右，边缘做R3圆角过渡，避免尖锐棱边磕碰，底座上平面设置定位止口，与中部支撑结构采用过盈配合加粘接的固定方式，无需额外紧固件即可保证连接强度，安装边界仅需预留直径与底座一致的水平放置平面即可，无额外安装固定要求，适配桌面、展架、荣誉柜等多种摆放场景。

　　中部支撑结构采用多根放射状弧形筋条一体化设计，筋条数量为三根，沿底座圆周均匀分布，每根筋条从底座止口位置向上收拢，与顶部圆盘下平面平滑衔接，筋条截面采用梯形设计，外侧壁厚6mm，内侧做拔模斜度适配铸造工艺要求，筋条之间预留大尺寸镂空区域，一方面减轻整体构件重量，另一方面形成通透的视觉效果，避免实心支撑带来的笨重感，支撑结构整体高度占总高度的二分之一，收拢后的顶部直径为底座直径的二分之一，形成下宽上窄的稳定受力结构，即使受到侧向轻微触碰也不会发生倾覆。

　　顶部圆盘作为标识承载区域，圆盘边缘做凸起围边设计，围边高度8mm，表面预留丝印或者蚀刻标识的平面区域，可直接镌刻纪念文字与标识内容，圆盘中心设置凸起的立体标识安装位，立体标识与圆盘采用分体式粘接固定，标识做凸起3mm的立体造型，增强视觉层次感，圆盘与中部支撑筋条的衔接位置做R5圆角过渡，避免应力集中，适配铸造或者3D打印的成型工艺，不会出现成型缺陷。设计过程中优先考虑了不同成型工艺的适配性，整体结构所有棱边均做圆角处理，最小圆角不小于R2，无倒扣结构，无需复杂抽芯机构即可完成开模，无论是采用金属铸造、树脂浇筑还是FDM3D打印工艺，都可以直接出模生产，无需额外修改结构。

　　从受力角度验证，整体重心落在底座中心垂直轴线上，重心高度控制在总高度的三分之一位置，静态摆放时稳定角超过30度，满足日常陈设的抗倾覆要求，支撑筋条的截面尺寸经过受力校核，即使顶部承受5kg的竖向载荷也不会发生结构变形，完全满足纪念奖杯的日常使用强度要求。表面处理方面，支撑结构可做喷塑或者烤漆处理，底座做哑光磨砂质感，顶部标识做亮面镀金或者镀铬处理，通过不同表面质感的对比强化视觉层次，无需额外装饰件即可达到较好的展示效果，整体结构没有易损部件，日常维护仅需表面擦拭即可，长期摆放不会出现结构松动或者变形问题。
