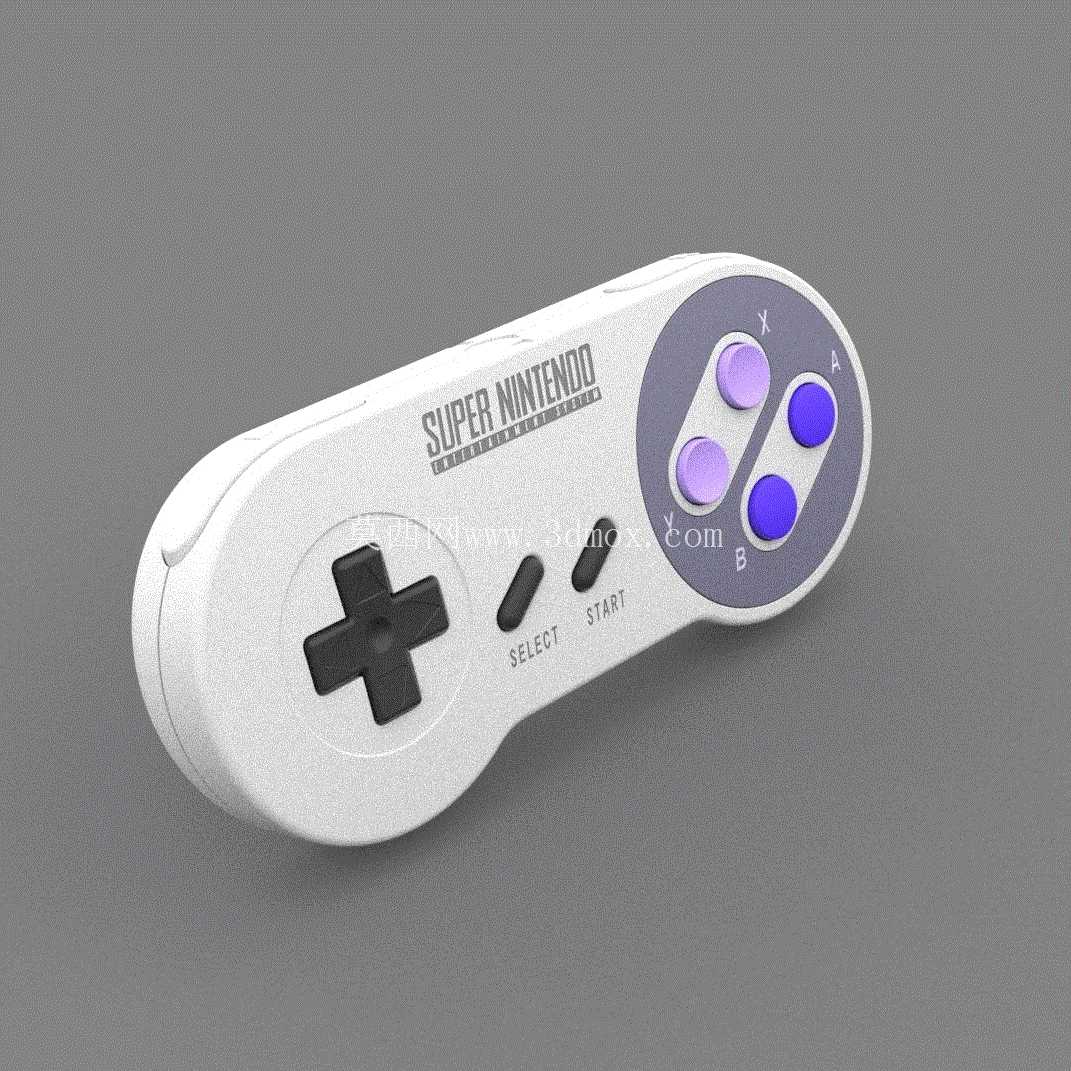

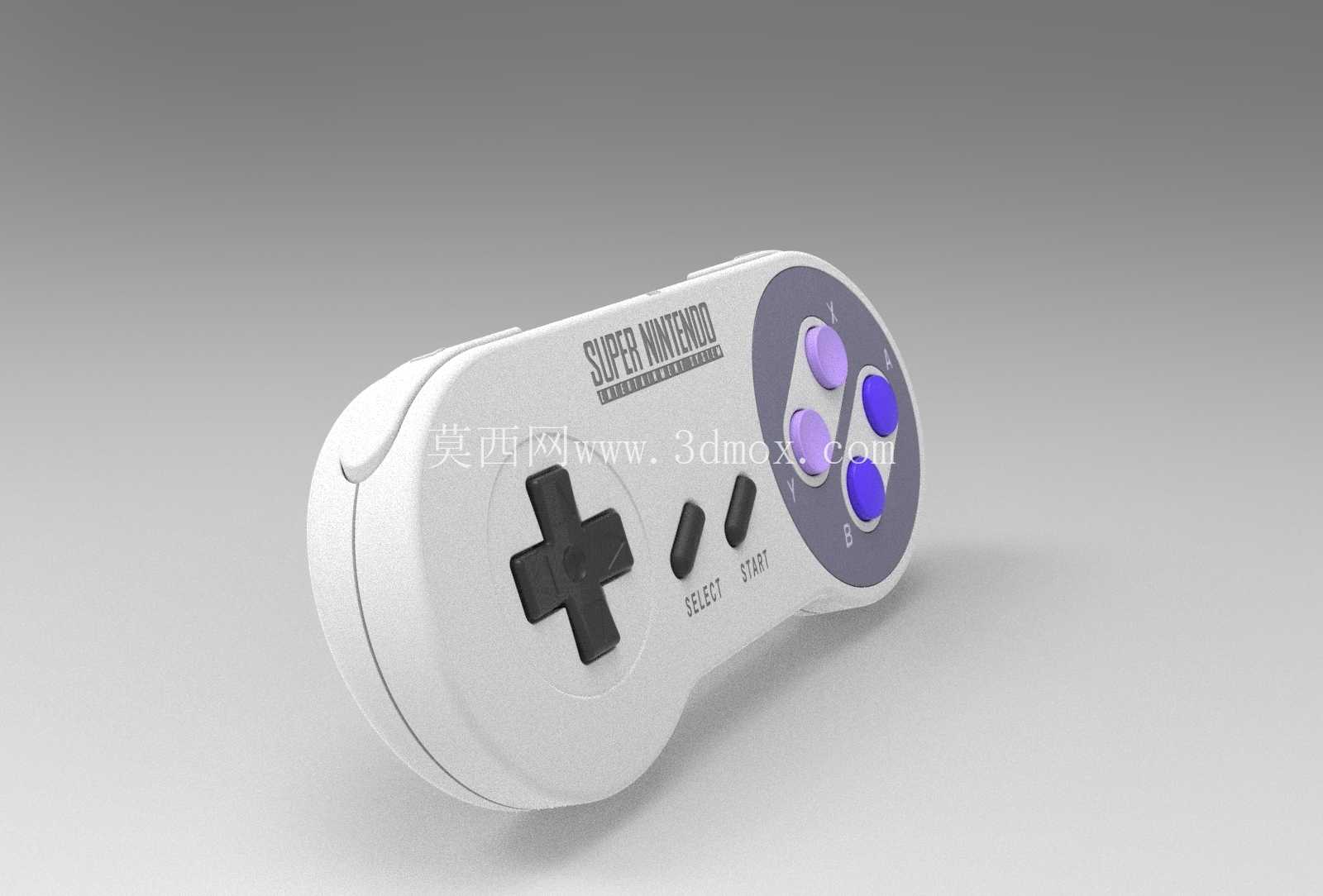

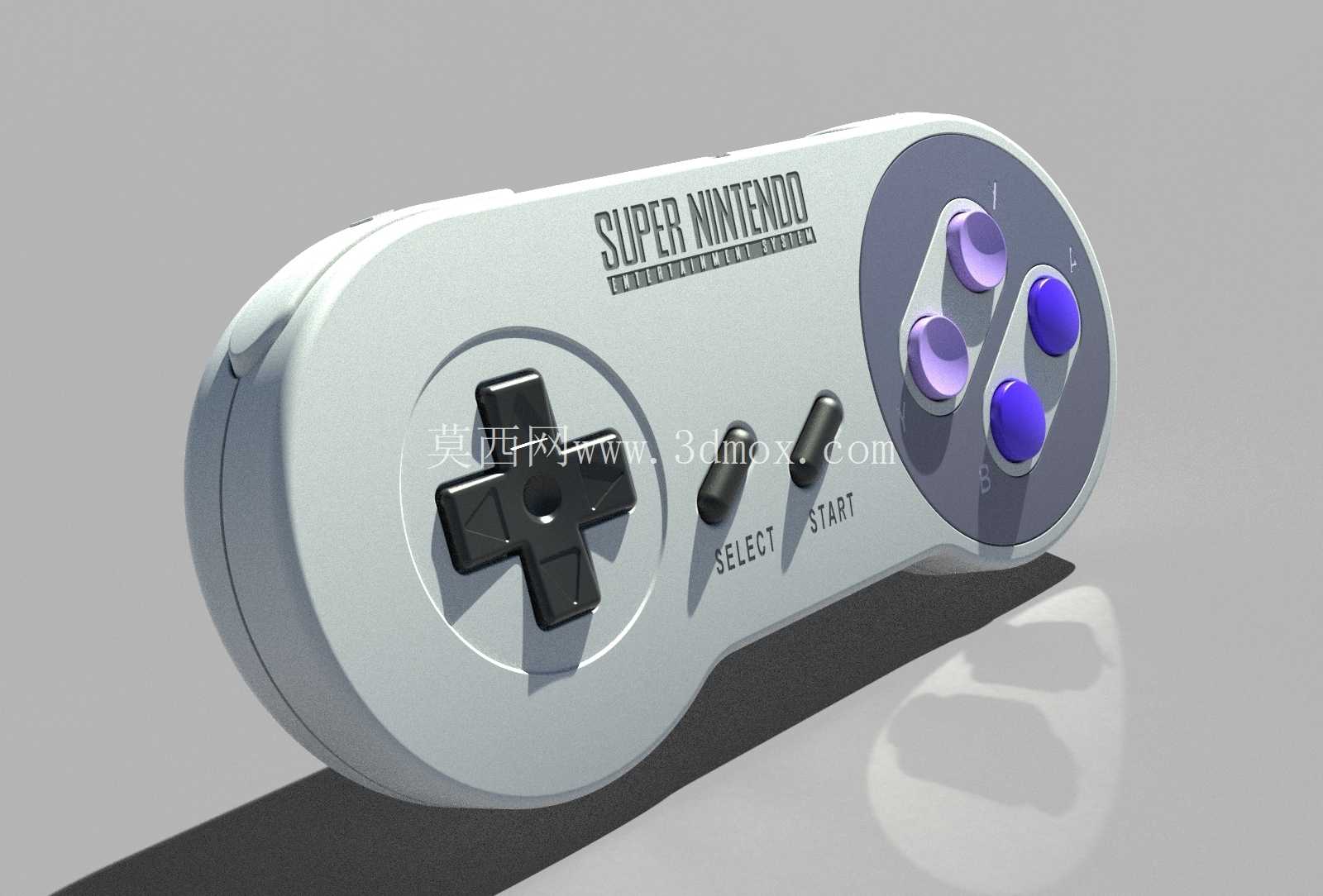

复刻超级任天堂复古游戏手柄结构设计

做这款SNES复古手柄的三维结构，最早是帮做复古数码改装的朋友搭的验证模型，当时他要做一批适配原装SNES主机的替换外壳，还要兼容第三方蓝牙改装板，市面上现成的扫描件要么曲面公差太大装不上按键，要么内部筋位没给改装板留安装空间，索性从按键布局到壳体壁厚全部重新逆向校核了一遍。

先从实际使用场景说，这类复古手柄现在主要有三个落地方向：一是给收藏老主机的玩家做替换外壳，原装SNES手柄服役快三十年，多数壳体发黄开裂、十字键磨损掉漆，替换件要完全匹配原装主机的接口针脚、按键行程，装上去不能有卡键、按键偏位的问题；二是给3D打印爱好者做个性化改件的基础模，玩家可以在这个基础上改透明壳、加自定义灯位、换定制配色按键，所以模型的拆分件要留足修改余量，不能把结构做死；三是给数码改装工作室做蓝牙无线版的载体，要能塞下锂电池、蓝牙模块、充电小板，内部空间不能和原装导电胶、按键柱干涉。

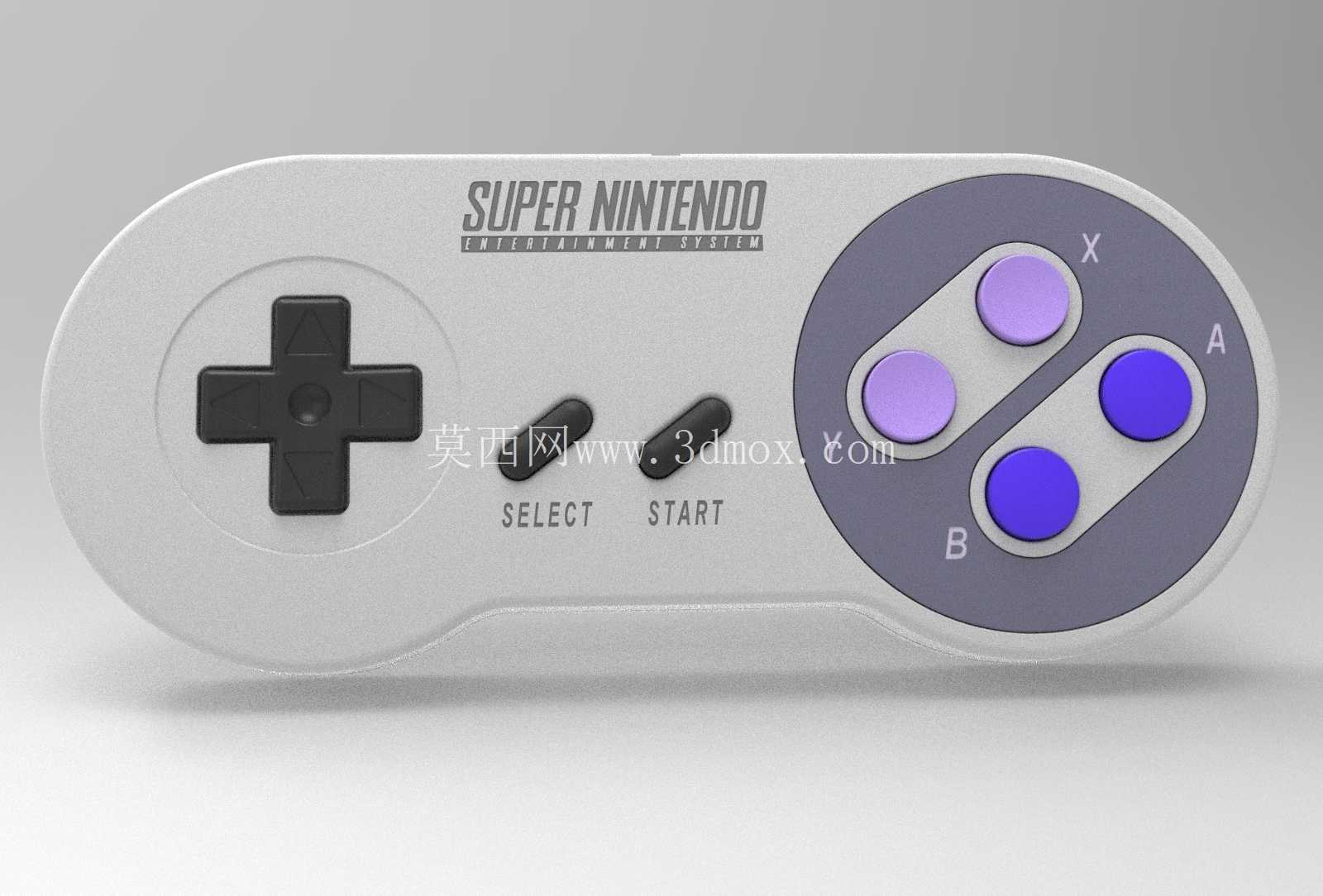

设计的时候最先卡的是外形曲面的还原度，原装SNES手柄的握把弧度是贴合九十年代玩家手型做的，不是规则圆弧，侧面的分型线位置、壳体边缘的R角大小，差0.5mm握在手里就会有硌手的感觉，建模的时候先把正面的按键定位基准定死：十字键中心到SELECT、START键的中心距，四个动作键的排布角度，都是照着原装手柄的实测尺寸来的，动作键的紫色、蓝色按键高度差0.8mm，和原装的按压层级一致，不会出现按错键的情况。

结构上壳体壁厚统一做1.8mm，这个厚度是兼顾3D打印强度和注塑成型流动性的，要是做太薄，PLA打印出来握的时候容易捏裂，做太厚又会增加整体重量，失去原装手柄那种轻盈的握持感。内部的按键柱做了0.3mm的拔模斜度，底部加了1mm宽的加强筋，防止按压力度大的时候按键柱断裂，导电胶的安装槽尺寸完全匹配原装SNES的导电胶规格，玩家不用额外找定制配件，直接拆旧手柄的导电胶就能装。

安装边界这块，特意在手柄中部留了32mm×22mm×8mm的空置腔，这个尺寸刚好能放下常用的复古手柄蓝牙改装板，腔室边缘留了2mm的走线槽，锂电池的位置放在握把内部，能容纳402030规格的软包锂电池，容量够支撑8小时以上的无线使用，充电口的位置在手柄顶部居中，做了Type-C接口的安装位，开口公差控制在0.1mm，装上去不会有晃动感。十字键的底部做了十字形的限位筋，和原装结构一样，八个方向的触发行程都是1.2mm，斜向触发不会有卡顿，SELECT和START两个小按键的键帽做了内凹弧度，指尖按上去的贴合度和原装一致，不会打滑。

考虑到3D打印的成型需求，所有外露面的支撑面都做了45度以上的自支撑角度，打印的时候不用加太多支撑，拆支撑之后不会留下明显的痕迹，表面处理的时候只需要简单打磨就能做喷漆、水转印之类的后处理。壳体的上下盖连接用的是和原装一致的螺丝柱位置，一共五颗M2螺丝，螺丝柱外径4mm，内径2mm，底部加了1.5mm的加强圈，拧螺丝的时候不会滑牙，上下盖的止口做了0.2mm的过盈配合，扣上之后不会有缝隙，不用打胶就能固定住。

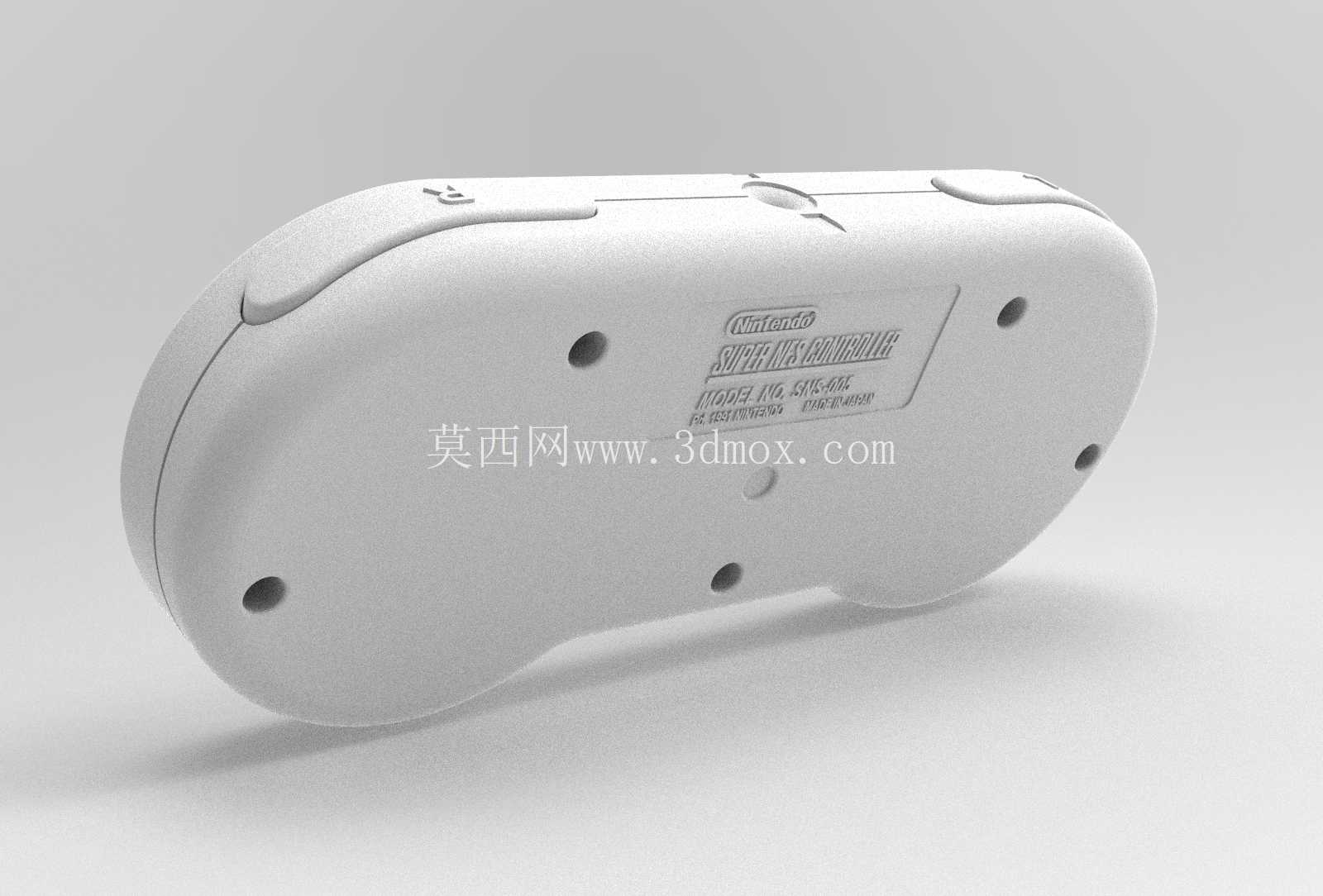

另外在按键的配合间隙上，所有活动按键和壳体开孔的单边间隙留0.15mm，这个间隙刚好能让按键活动顺畅，又不会有晃动感，不会出现用久了按键松垮的问题。手柄背面的标签槽尺寸和原装一致，玩家可以自己打印复古标签贴上去，还原度更高。握把位置的曲面做了三次曲率调整，第一次做出来的弧度太陡，握的时候小拇指没地方放，第二次把弧度放缓了2度，又有点太扁，握久了累，最后调整到和原装手柄点云数据偏差不超过0.2mm，握感和原装几乎没有区别。

做这个模型的时候还特意规避了常见的扫描模型的问题，比如很多扫描件的按键边缘有锯齿、曲面有凹凸不平的瑕疵，这个模型所有曲面都是G2连续过渡，不管是做光固化3D打印还是开注塑模，表面质量都能达到量产要求，内部的筋位全部做了圆角过渡，不会有应力集中的问题，摔落的时候不容易从筋位连接处断裂。对于做改装的用户来说，这个模型不需要再做结构调整，直接导出STL就能打印，装配件的时候只需要准备原装的导电胶、螺丝，加上通用的蓝牙改装套件就能组装出一台功能完整的复古SNES手柄，不管是自用收藏还是做小批量定制都能满足需求。
