4寸方形ESP32触控显示智能交互模块

在嵌入式智能设备、小型物联网终端、桌面级交互装置的开发场景中，带主控的一体化显示模块往往能大幅缩减项目的硬件开发周期，这款集成ESP32主控的4寸方形触控显示单元，就是针对这类快速开发需求设计的集成化硬件。从实际落地的场景来看，这类模块常被用于小型智能设备的人机交互界面，比如桌面级环境监测终端的参数显示与触控设置、小型3D打印机的脱机操作面板、智能门锁的交互显示单元、开源智能小车的状态显示与操控界面，也可作为嵌入式开发阶段的原型验证显示载体，省去开发者单独选型显示屏、触控层、主控板再做硬件适配的繁琐步骤。

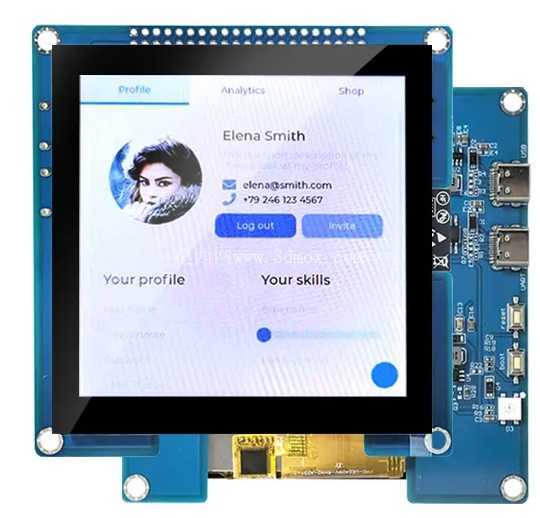

模块的核心显示部分采用4英寸方形RGB IPS面板，物理分辨率为480×480，正方形的显示比例区别于常规长条显示屏，更适配需要对称显示界面的交互场景，比如圆形仪表盘类UI、方形功能按键排布的操作界面，不会出现常规宽屏显示方形UI时的冗余黑边问题。IPS面板的可视角度接近180度，在设备侧方观察时不会出现偏色、亮度骤降的问题，适合安装在设备操作面，供不同站位的操作人员查看参数。显示层上方集成电容式触控屏，支持多点触控操作，适配LVGL等常用嵌入式GUI框架，可实现按键点击、滑动切换页面、手势操作等交互逻辑，无需额外外接按键模块就能完成全部人机交互操作。

主控部分直接集成ESP32芯片，板载WIFI与BLE无线通信能力，同时预留UART等通用串行接口，既可以作为独立的智能终端运行，也能通过串口与其他主控板通信，作为外接显示触控单元使用。模块的硬件设计上，显示屏与主控板采用叠层安装结构，显示屏通过板对板连接器与下方主控板连接，整体结构紧凑，外围预留标准安装孔位，孔位间距符合常用嵌入式显示模块的安装规范，可直接固定在设备外壳的预设安装位上，安装边界清晰，外围电路元件均布置在主控板背面与显示屏非重叠区域，不会与安装结构产生干涉。

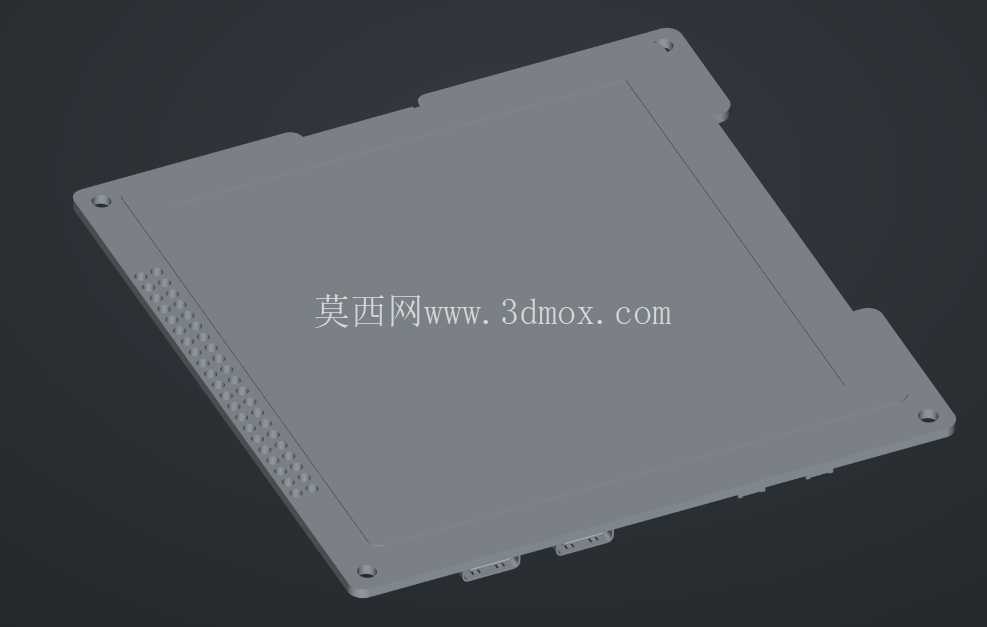

从结构设计的角度看，这类集成模块的建模需要重点关注几个核心边界：首先是显示屏的有效显示区域与触控层的感应区域对齐公差，建模时需要预留0.2mm左右的装配间隙，避免触控层与显示屏边框挤压造成触控失灵；其次是主控板上的接插件、USB接口、按键等外围元件的突出高度，在设计设备外壳时需要对应预留开口与避让空间，尤其是Type-C类的供电下载接口，要保证插头插拔时不会与外壳结构产生干涉；另外模块整体的厚度方向尺寸，需要结合设备外壳的内部空间做适配，叠层结构的总厚度包含显示屏、触控层、主控板、板对板连接器的高度总和，建模时不能只单独计算显示屏厚度忽略下方主控板的空间占用。

在实际选型应用时，这类集成模块相比单独选购显示屏、触控板、主控板再自行焊接调试的方案，硬件稳定性更高，因为出厂前已经完成了显示驱动、触控驱动的适配，开发者只需要专注于上层UI逻辑与功能开发即可。模块的供电电路做了集成化处理，支持常用的5VUSB供电，不需要额外设计复杂的电源转换电路，适合快速原型开发与小批量智能设备的生产使用。方形的显示比例也让UI设计的灵活性更高，既可以显示传统的矩形信息界面，也可以适配圆形表盘、方形功能区等特殊UI布局，在小型智能硬件、开源硬件项目、工业小型控制终端等场景下都有很高的适配性。建模过程中还需要注意模块四角的安装孔为沉头孔设计，固定时选用对应规格的螺丝不会突出板面，保证安装后模块表面平整，与设备外壳的贴合度更好，不会出现缝隙不均的问题。
