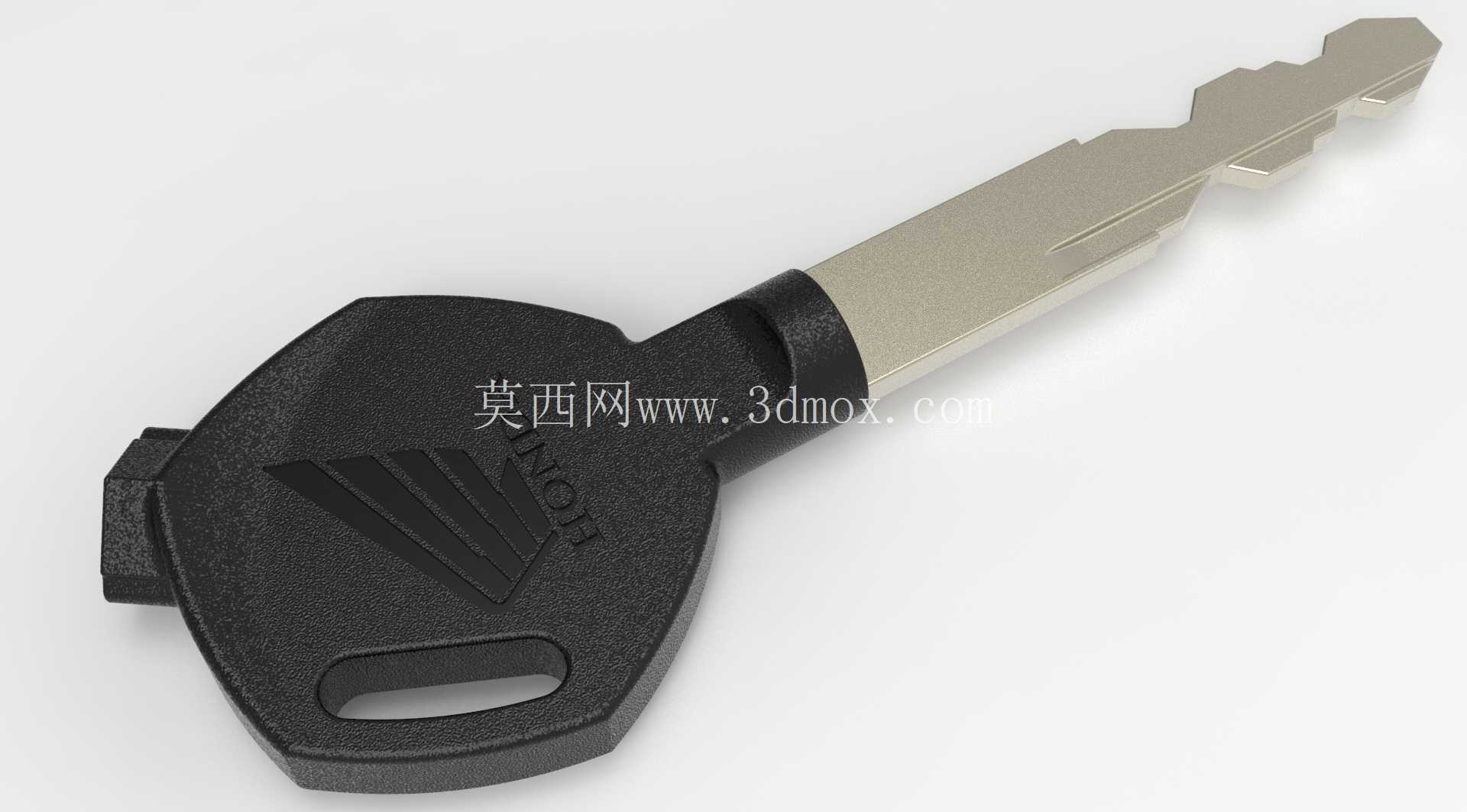

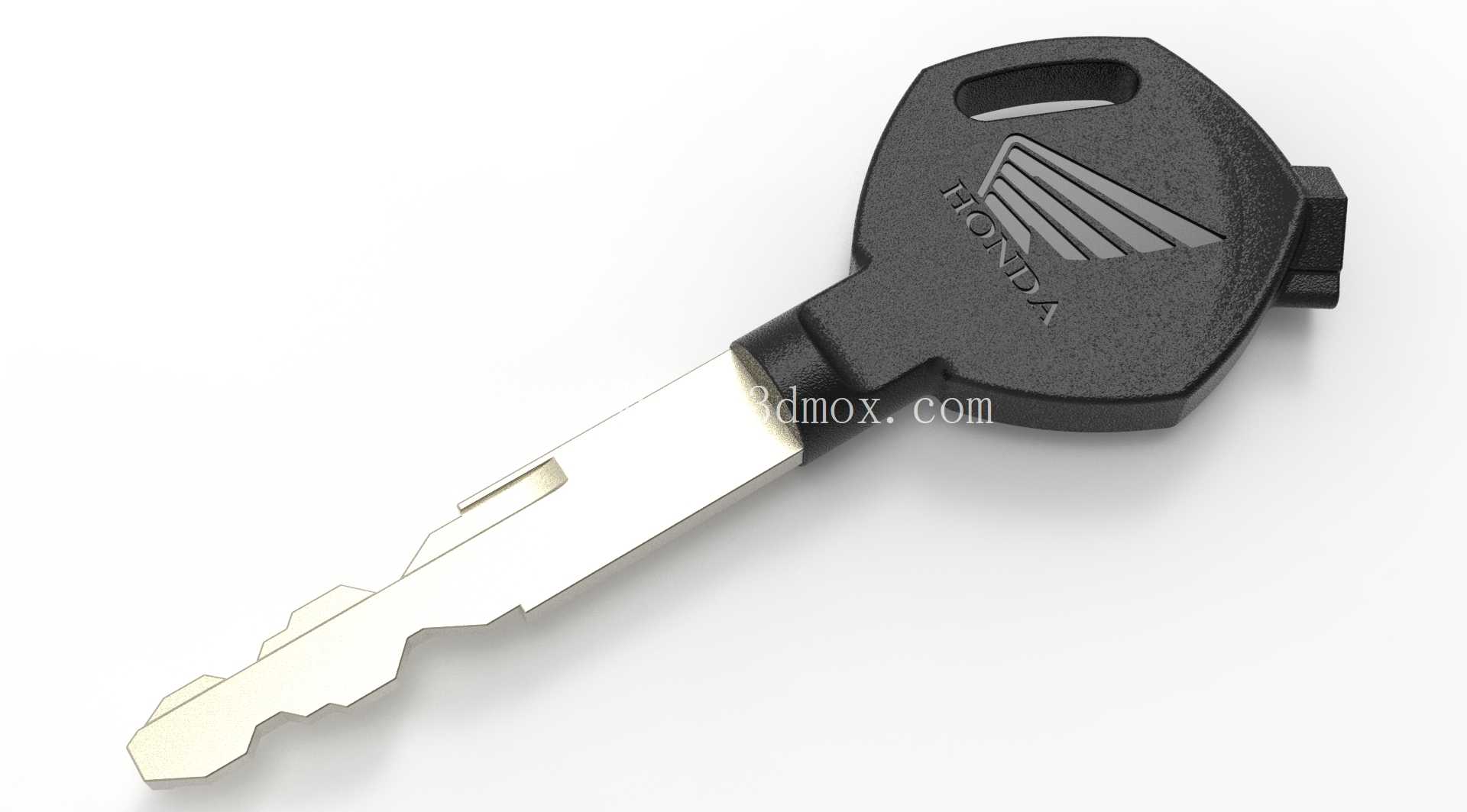

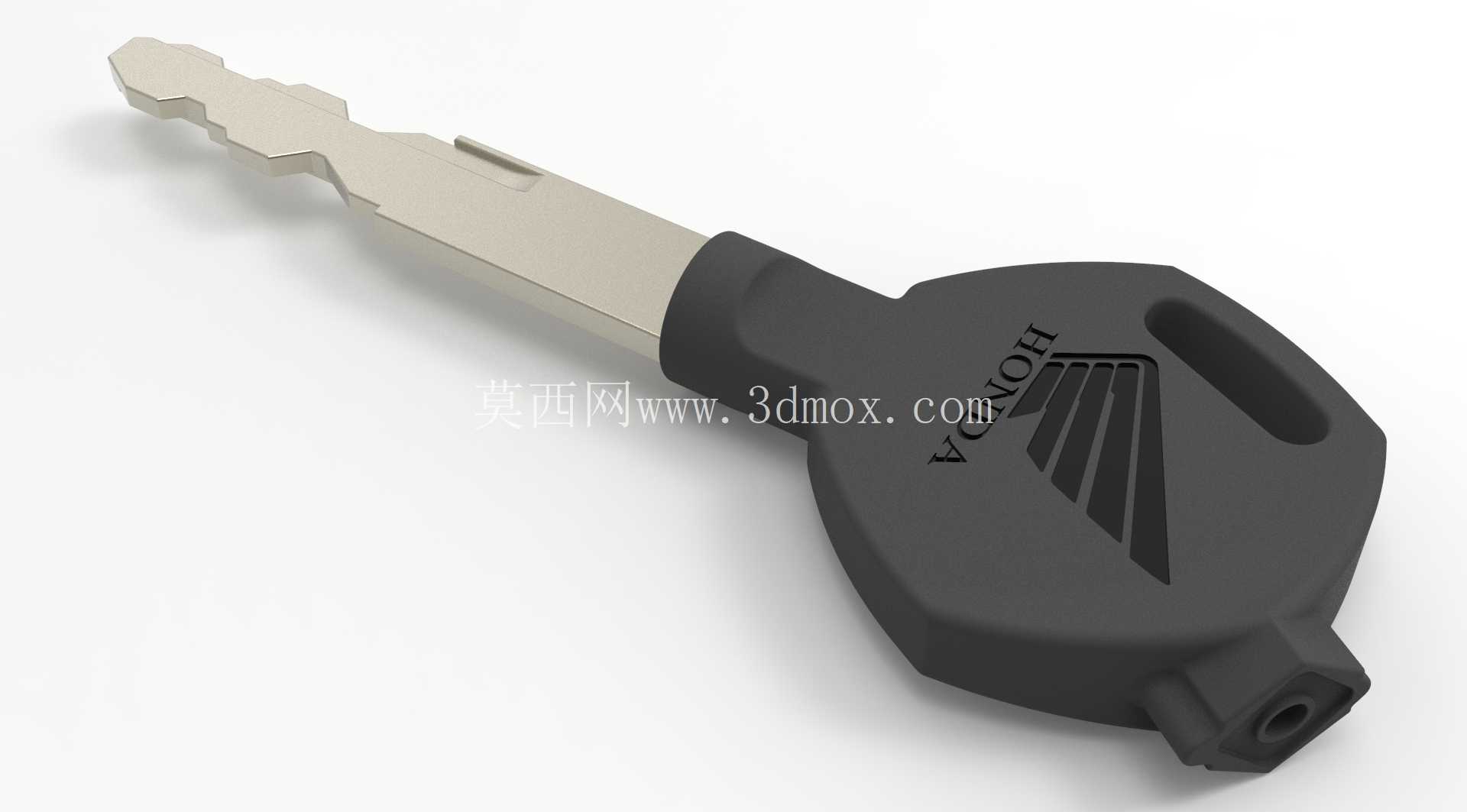

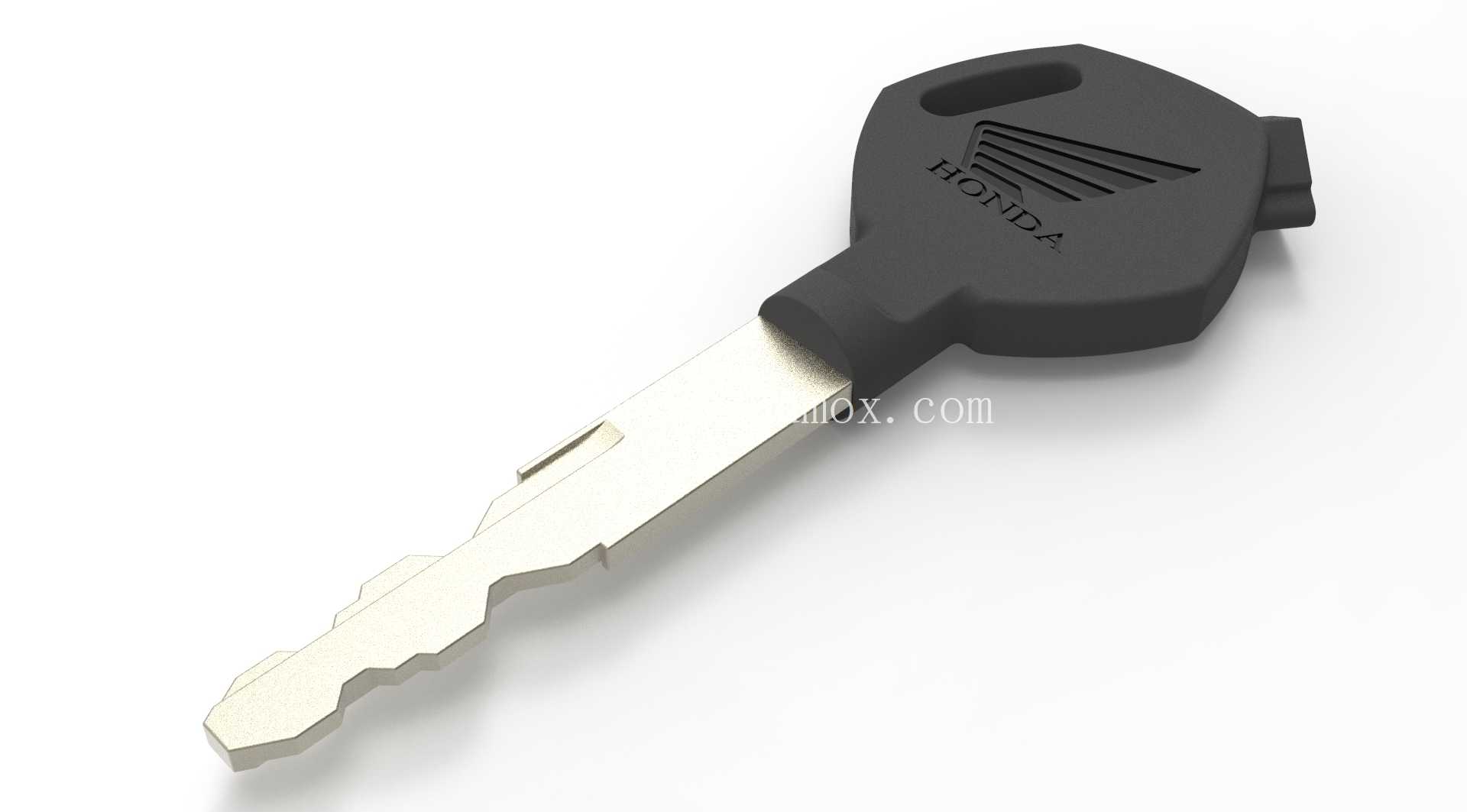

本田NXR150摩托车点火启动钥匙结构

　　先看握持部分的塑料柄结构，整体采用带圆角的类梯形轮廓，边缘做了1.2mm的圆弧过渡，避免长期握持拧动时硌手，柄部顶端开有长圆形挂孔，孔位边缘做了加厚处理，日常挂在钥匙环上承受晃动拉扯时，不会因为应力集中出现柄部开裂的问题；塑料柄表面做了细咬花的磨砂纹理，既可以提升握持时的摩擦力，雨天或者手上沾有油污时拧动钥匙不容易打滑，也能减少日常使用中表面划痕的产生，长期使用依旧能保持较好的外观状态。柄部表面的本田品牌标识采用模内成型的凸起结构，不是后期印刷或者粘贴的标识，不会因为长期摩擦出现标识脱落的问题，标识旁的斜向筋条既做了造型区分，也能提升塑料柄的结构强度，减少摔碰时出现柄部碎裂的概率。日常两轮摩托车的使用场景里，点火钥匙是用户接触频次最高的交互部件之一，从拧动点火开关启动车辆、解锁转向锁、开启油箱盖到座桶储物锁，这把小零件串联了整车使用的多个核心操作节点，其结构设计的合理性直接影响用户的操作手感、部件耐用性以及整车防盗性能。本次拆解还原的这款适配本田NXR150车型的钥匙，在结构设计上充分考虑了跨骑车型的实际使用工况，没有多余的装饰性冗余结构，每一处造型都对应明确的功能需求。

　　再看金属匙胚部分，匙胚采用黄铜基材表面镀镍的处理工艺，基材的韧性足够，日常插拧过程中不会因为受力出现断裂，表面镀层的硬度较高，能减少长期插拔带来的磨损，避免钥匙使用一段时间后出现插拔卡顿、拧动打滑的问题。匙胚的齿形完全匹配NXR150车型的全车锁芯齿号，齿形的台阶落差、齿槽深度都严格按照锁芯弹子的行程设计，插入锁芯时每一个弹子都能精准落到对应位置，拧动时没有虚位，不会出现拧到一半卡滞的情况；匙胚和塑料柄的连接部位做了加宽的定位台阶，装配时金属胚体嵌入塑料柄内部的深度达到12mm，配合柄部注塑时的包胶结构，两者结合强度足够，即使用户用力拧动也不会出现匙胚和柄部松脱转位的问题。从安装匹配的边界尺寸来看，整把钥匙的总长度控制在65mm，其中塑料柄部分长度32mm，宽度28mm，厚度6mm，匙胚部分的厚度2.2mm，插入锁芯的有效长度28mm，这个尺寸既保证了插入锁芯后有足够的咬合长度，不会因为插入深度不够导致拧动时掰断匙胚，也不会因为钥匙过长，在车辆行驶过程中晃动磕碰周围的仪表、手把部件。很多跨骑车型的用户会遇到钥匙插在点火开关上，骑行时因为震动导致钥匙晃动磕碰仪表外壳的问题，这款钥匙的柄部重心做了偏置设计，挂在锁上时重心靠向车把方向，行驶过程中的晃动幅度更小，不会频繁磕碰周边部件。

　　从设计思路上来说，这类摩托车钥匙不需要做过于复杂的造型，核心要平衡三个维度的需求：一是操作的便利性，握持拧动的手感要舒适，插拔顺畅；二是结构的耐用性，要能承受日常使用中的拉扯、摔碰、插拔磨损，不会用几个月就出现损坏；三是防盗匹配性，齿形的加工精度要足够，和锁芯的配合间隙控制在0.1mm以内，既不会因为间隙过大出现晃动磨损，也不会因为间隙过小导致插拔卡顿。很多副厂生产的通用钥匙往往只复刻了大致外形，齿形精度不够、柄部和匙胚的结合强度不足，使用一段时间就会出现拧不动、转位甚至断裂的问题，而原厂配套的钥匙结构，在每一个细节尺寸上都做了对应的工况验证，比如反复插拔10000次的磨损测试、-20℃到60℃环境下的材料强度测试、15N·m扭矩下的抗扭转测试，确保在各种使用环境下都能稳定工作。另外，这款钥匙的柄部没有设计多余的电子芯片结构，适配的是传统机械锁芯的NXR150车型，结构更简单，故障率更低，对于日常通勤使用的跨骑摩托车来说，这种成熟的机械结构反而比复杂的电子钥匙更适配复杂的户外使用环境，不用担心电子元件进水、摔碰失灵的问题，哪怕是雨天骑行、车辆停放在户外暴晒低温环境，钥匙的功能都不会受到影响。

　　在建模还原的过程中，要特别注意齿形的每个台阶尺寸、塑料柄和匙胚的配合公差，还有表面纹理的处理，不能只做光面的简单造型，要还原实际产品的细节结构，比如柄部的拔模斜度、匙胚边缘的倒角、挂孔的加厚结构，这些细节往往是区分建模精度高低的关键，做结构设计的时候，不能只看外观轮廓，每一个小的倒角、每一处壁厚的变化，都对应着实际生产和使用中的功能需求，比如匙胚边缘的0.3mm倒角，是为了插入锁芯时能顺利导向，不会因为边缘的毛刺刮伤锁芯内部的弹子，提升锁芯的使用寿命；塑料柄的拔模斜度控制在1.5°，既方便注塑生产时脱模，也不会影响外观的整体造型。
