0.96英寸四针128X64OLED液晶显示板结构

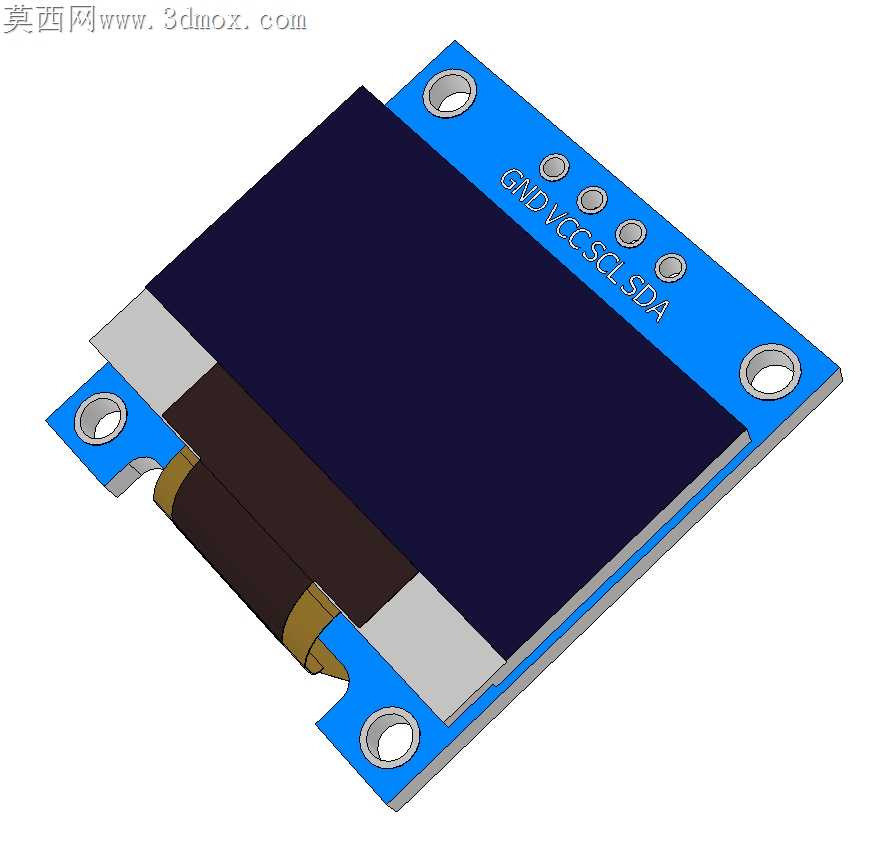

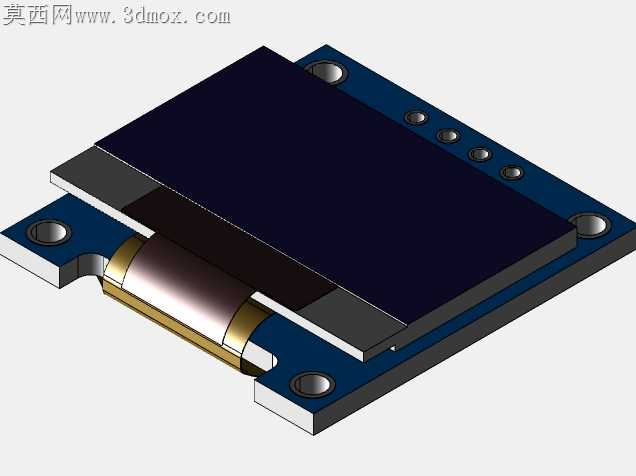

小尺寸OLED显示板在嵌入式项目打样阶段，最容易被忽略的就是板边安装孔与排针引脚的相对位置公差，不少新手画完PCB直接导出结构，装到设备面板上才发现固定孔偏位、排针和主板插座对不齐，甚至屏幕FPC弯折区和外壳筋位干涉，反复改板拖慢项目进度。这块0.96英寸四针128X64规格的OLED显示板三维结构，完全按照实物实装尺寸还原，板体四个角的安装沉孔做了精准的孔径与沉台深度标注，孔位到板边的距离、相邻孔的中心距都和量产实物一致，不用再反复核对PCB文件的安装尺寸。板上四个引脚的焊盘位置做了凸起还原，GND、VCC、SCL、SDA四个引脚的间距、引脚到板边的距离都严格匹配常用2.54mm排针的尺寸，装配时不用再担心排针插歪或者和主板插座对位不准的问题。屏幕本体和PCB板的贴合间隙也做了真实还原，FPC软排线的弯折半径留足了实际装配的空间，不会出现模型里排线绷直、实际装配要硬掰的情况，板上丝印的引脚标识位置也和实物对齐，做结构干涉检查的时候能直观看到丝印区域会不会被外壳遮挡。蓝色PCB板的厚度按照常规1.6mm板厚设置，屏幕表面的覆盖区做了轻微的凹陷处理，还原玻璃屏幕和PCB板的高度差，装配面板的时候能精准计算窗口的下沉深度，不会出现屏幕凸出来或者凹进去太多影响观感的问题。板边的圆角处理也和实物一致，没有尖锐的直角毛刺，装到塑料外壳里不会刮花壳体内壁，四个安装孔的位置避开了板上走线区域，实际锁螺丝的时候不会压伤板内线路。做嵌入式设备结构设计的时候，直接调用这个模型就能快速完成面板开孔、安装柱位置的排布，不用自己对着 datasheet 一点点量尺寸，也能提前排查排针和主板其他元件的干涉问题，比如主板上电容、电阻过高会不会顶到显示板背面，安装柱高度会不会让屏幕和面板间隙过大。屏幕显示区域的边框宽度也做了精准还原，做面板开窗的时候不用留多余的余量，开窗大小刚好贴合显示区边缘，做出来的成品外观更整洁。FPC排线的弯折位置做了自然的弧度处理，不是生硬的直角弯折，模拟实际装配时排线的自然状态，检查内部走线空间的时候能准确判断排线会不会和其他部件挤压，避免长期使用后排线被压断的隐患。
