五轴联动显示器支撑连接臂结构设计

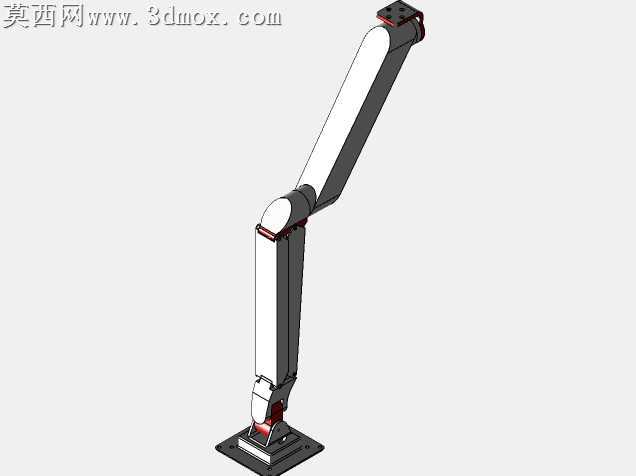

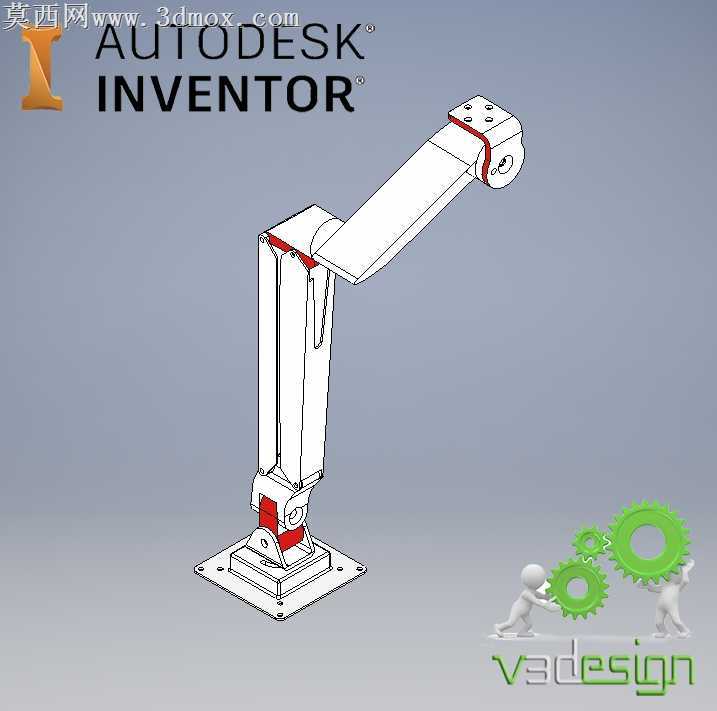

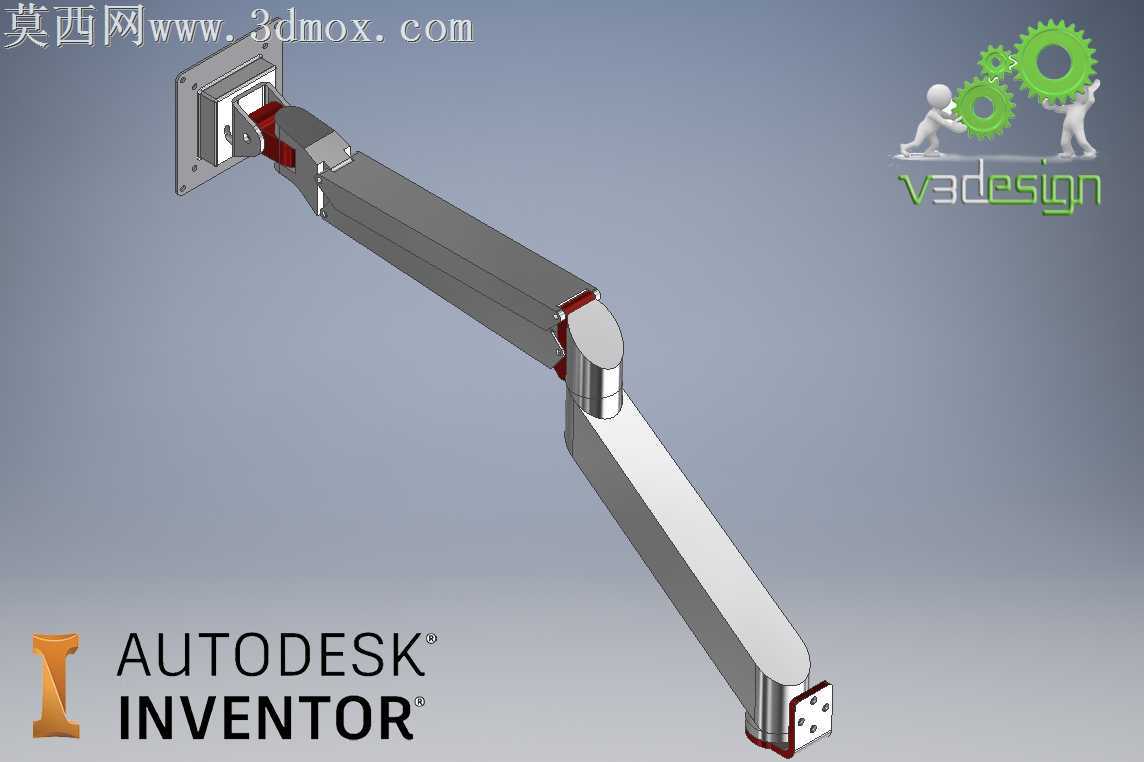

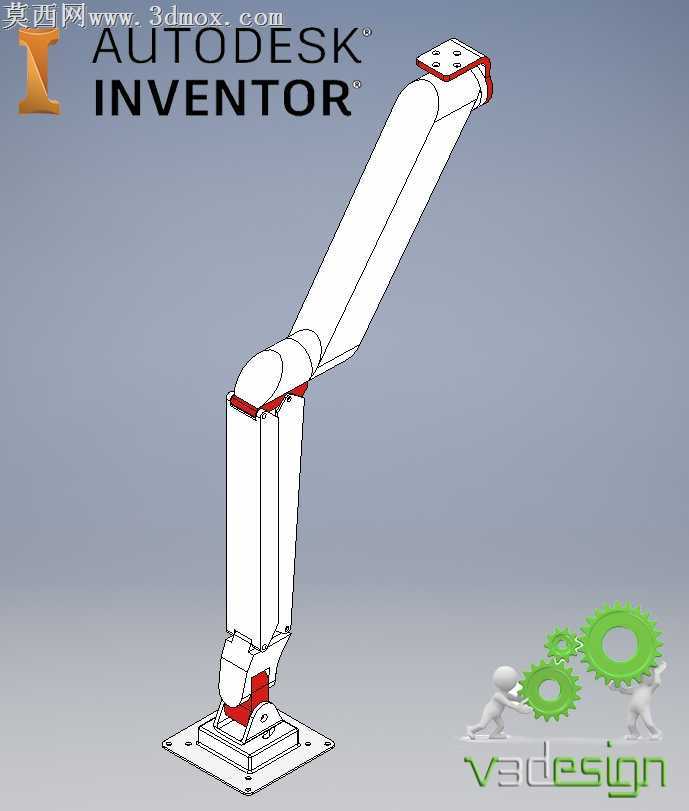

壁挂式显示设备的支撑连接结构，最容易被忽略的隐患是铰接处的长期磨损松旷，不少市售支架用普通销轴穿接转动副，使用半年后就会出现屏幕低头、左右晃量超标的问题，这款五连接监视器臂在铰接副的结构设计上做了针对性的公差适配调整。转动副的接触面没有直接用金属件硬摩擦，而是预留了0.12mm的聚四氟乙烯垫片嵌装槽，垫片压装后和臂身端面的平面度公差控制在0.03mm以内，既避免金属直接接触产生的异响和磨屑，也能让转动阻尼保持长期稳定，不会出现新件过紧、用久过松的阻尼衰减问题。臂身的型材截面不是等厚的矩形管，靠近铰接座的位置做了局部壁厚加厚，加厚区和薄壁区的过渡用了大圆角顺滑衔接，没有直角突变的应力集中点，就算用户频繁拖拽屏幕调整角度，交变应力也不会在过渡位置累积造成臂身断裂。壁挂安装座的挂接槽做了防脱倒扣设计，屏幕挂装后不需要额外拧固定螺丝也不会从座体上滑脱，倒扣的斜面角度做了反复调试，挂装时不需要刻意对准就能顺滑卡入，拆卸时只要轻抬臂身就能解锁，不会出现卡滞拆不下来的问题。走线腔的内壁做了翻边钝化处理，所有穿线位置的锐边都倒了R1.5的圆角，线材穿过的时候不会被锐边割破绝缘层，腔体内径预留了足够的冗余空间，就算是带屏蔽层的粗视频线也能顺畅穿过，不会出现线材被夹在铰接缝里被磨破的情况。每个转动轴的阻尼调节螺塞都做了隐藏式设计，调节完阻尼后螺塞端面和臂身外表面齐平，没有突出的棱角，不会刮蹭到桌面的物品或者用户的衣物，螺塞的内六角槽做了加深处理，调节的时候扳手不容易滑脱，就算多次调整阻尼也不会出现槽口滑牙的问题。臂身表面的喷塑层厚度控制在60-80μm，附着力达到一级标准，日常使用中就算被硬物轻微剐蹭也不会掉漆露底，铰接处的转动间隙留了0.05mm的合理旷量，既能保证转动顺滑无卡滞，也不会出现屏幕晃动的虚位，用户调整屏幕角度的时候能感受到均匀的阻尼反馈，停在任意角度都能稳稳保持姿态，不会出现缓慢下坠的情况。
