儿童玩具越野皮卡造型设计方案

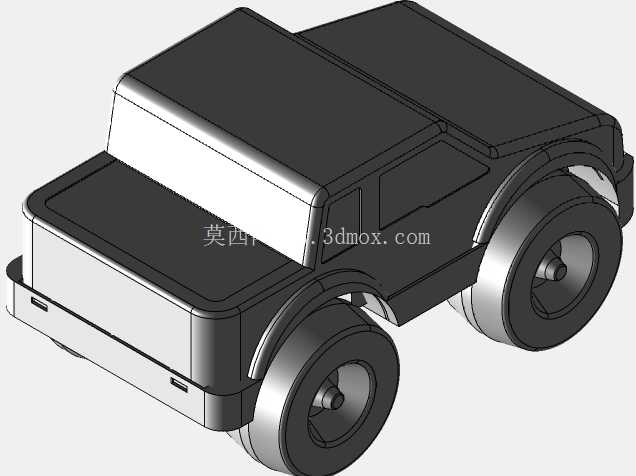

　　这款玩具车的三维结构设计，核心面向低龄儿童的玩耍场景做适配，整体采用分体式压铸成型的结构思路，车身主体分为上舱、后货厢、底盘包边三个主要外观件，搭配四个独立轮组完成总装，没有细小易脱落的零散部件，从结构根源上规避低龄儿童玩耍时的误吞风险。从实际使用场景出发，整车的所有外露棱边都做了R1.5以上的圆角过渡，没有尖锐的直角结构，哪怕儿童手持挥舞磕碰，也不会造成划伤类的伤害，这一点在结构建模阶段就做了全局的圆角校验，所有分型线的位置都设置在零件贴合的拼接缝处，避免合模飞边外露划手。

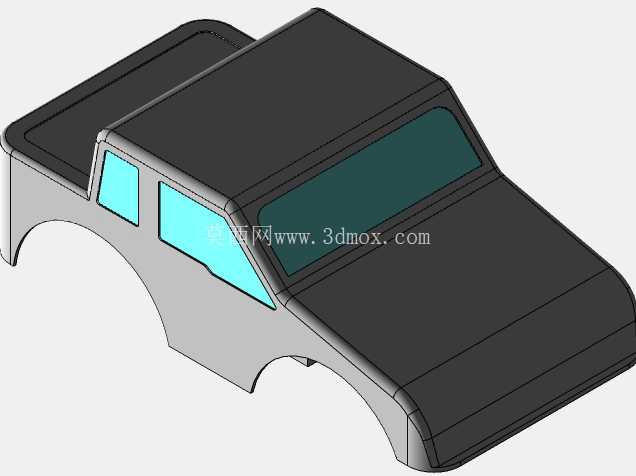

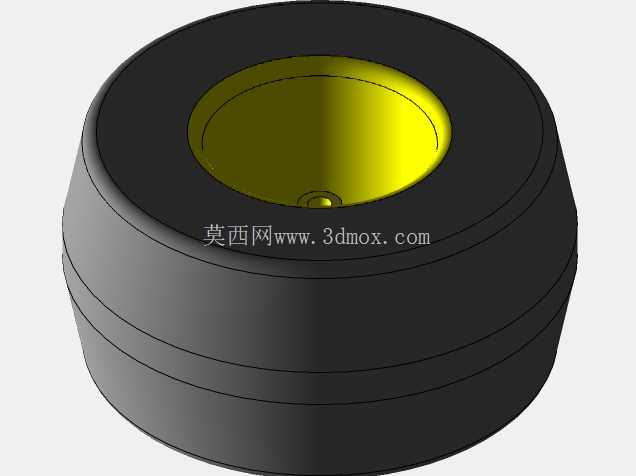

　　轮组部分采用轮轴与轮毂过盈配合的装配方式，轮毂与轮胎做了一体化的包胶结构设计，轮轴两端做了涨铆限位，确保反复滚动、摔碰之后轮组不会松脱，轮拱位置的黄色装饰件与车身主体做了卡扣式的连接结构，不需要额外打胶或者螺丝固定，既简化了装配工序，也避免了金属螺丝外露生锈或者被儿童抠出的风险。车身的侧窗部分做了内凹的沉台结构，后续生产时可以直接粘贴透明装饰片，不需要做复杂的嵌件注塑，沉台的深度控制在0.8mm，粘贴片的厚度匹配0.7mm，粘贴后与车身表面基本齐平，不会出现凸起勾挂衣物的问题。

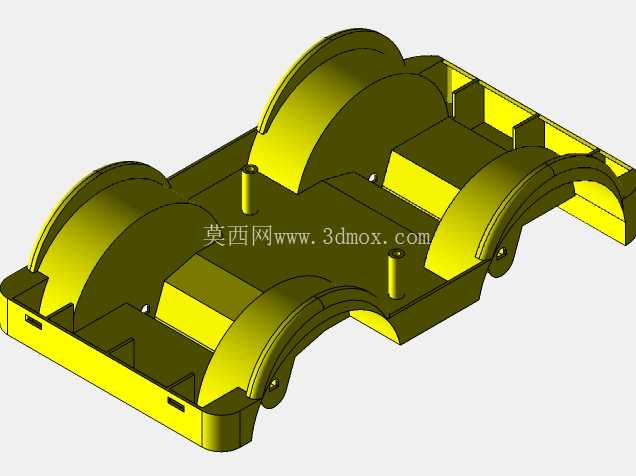

　　整车的外形尺寸控制在长度120mm、宽度65mm、高度55mm的区间内，刚好适配3-6岁儿童的手掌抓握尺寸，重量控制在80g以内，哪怕从1米左右的桌面高度跌落，也不会因为自重过大砸伤儿童肢体，同时这个尺寸也适配常规的压铸模架规格，不需要定制特殊尺寸的模胚，能够有效控制生产环节的模具成本。底盘部分做了整面的封闭结构，没有镂空的缝隙，避免儿童玩耍时塞入细小杂物卡住轮组，底盘与上车身的连接采用周圈均匀分布的6个卡扣，卡扣的扣合量设置为1.2mm，既保证装配后的连接强度，也能在需要维修拆解时用普通的撬棒即可分离，不会损坏卡扣结构。前后保险杠的位置做了加厚的结构处理，厚度比车身壳体厚0.5mm，应对儿童玩耍时的正面碰撞、摔砸冲击，避免碰撞后出现白痕或者断裂。货厢部分做了平整的内凹结构，深度10mm，可以承载小型的积木、贴纸类小配件，拓展玩耍时的趣味性，货厢的边缘同样做了全圆角过渡，没有锋利的边缘。在建模阶段，所有零件的拔模斜度统一设置为1.5度，适配压铸生产的脱模需求，避免出现粘模、拉伤的问题，零件的壁厚均匀控制在2mm，没有厚薄突变的结构，防止压铸成型时出现缩孔、缺料的外观缺陷。

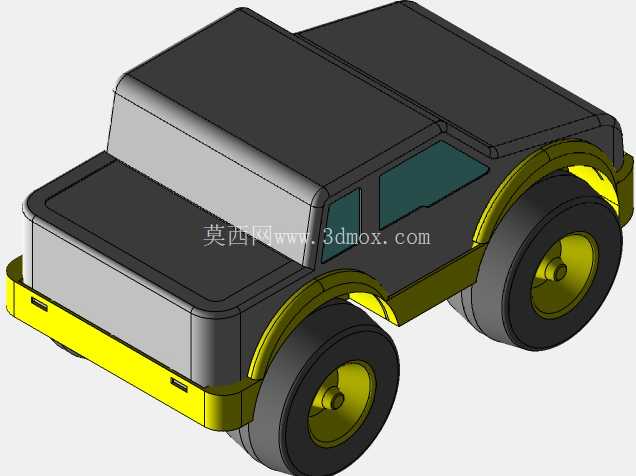

　　轮轴的安装孔位做了同轴度校验，四个轮组的安装基准统一在底盘的同一平面上，确保装配后整车放置在平面上不会出现翘脚、滚动卡顿的问题，轮毂的中心做了仿真实车轮毂的造型凹陷，既提升外观的仿真度，也不会增加额外的成型难度。车身的分模线全部沿着零件的视觉棱线设置，合模后产生的轻微飞边会处在视觉不明显的位置，减少后续打磨抛光的工序量。整车没有设置需要后期二次加工的孔位或者结构，所有特征都可以通过压铸一次成型，后续只需要做简单的喷涂、装配工序即可完成成品生产，喷涂的分色线沿着车身的造型棱边分布，黄色的轮拱、保险杠部分与黑色、灰色的车身主体分界清晰，不需要做复杂的遮蔽治具，能够提升喷涂工序的生产效率。从结构可靠性角度，整车做了1.2米高度自由跌落的仿真校验，跌落后的卡扣连接位置、轮轴位置的应力都在材料的许用应力范围内，不会出现开裂、松脱的问题，轮组的滚动阻力经过优化，在平整的木质桌面、瓷砖地面上都可以顺畅滑行，不会出现卡滞、跑偏的情况。
