0.5马力蜗轮减速耦合电机结构设计

　　这款耦合传动单元在轻工输送、小型包装工位、食品加工辅机这类对安装空间有严格限制的场景里适配性极强，很多做小型自动化线体的工程师在选型时，经常会遇到电机输出转速过高、扭矩不足，同时安装位无法容纳独立电机加独立减速器的问题，这款一体化耦合结构刚好能解决这类痛点，不需要额外设计电机与减速器的连接法兰、联轴器，省去了同轴度调校的大量工时，也避免了分体安装时因为对中偏差带来的轴承偏磨、输出轴震颤问题。

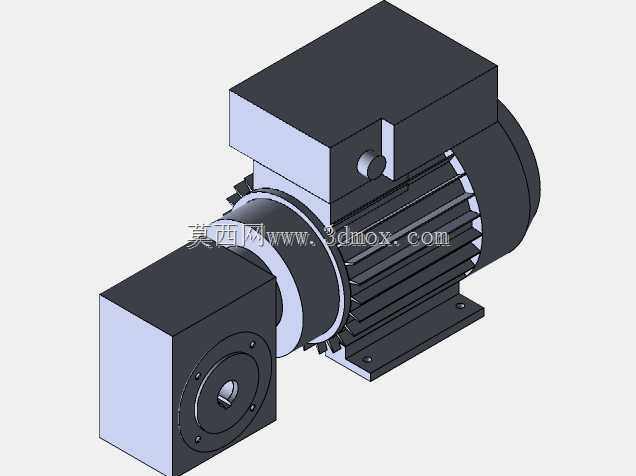

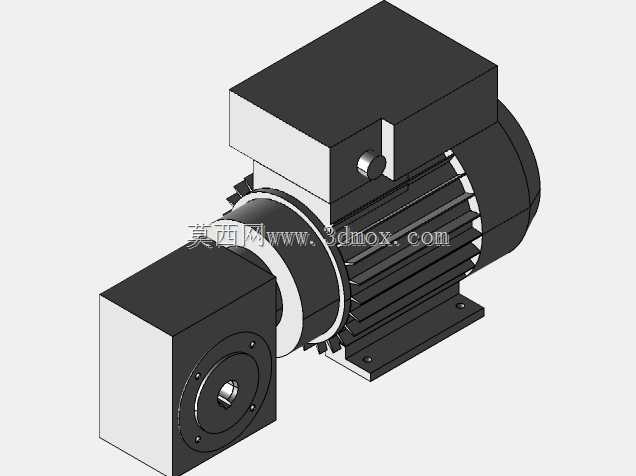

　　从结构设计逻辑来看，整机采用电机与蜗轮减速器直连耦合的布局，传动比设定为1:100，这个速比区间刚好覆盖了小型设备常用的低转速大扭矩输出需求，电机端的散热筋沿机壳轴向均匀排布，在连续运行工况下能保证足够的散热面积，避免绕组因为积热出现绝缘老化加速的问题。接线盒布置在电机机壳顶部，接线口预留了标准的防水格兰头安装位，适配车间常规的布线需求，不需要额外改造接线结构。减速器部分采用方形箱体设计，输出轴为孔轴配合结构，可直接对接负载端的传动轴，输出端的端盖通过内六角螺栓周向固定，端盖上预留的密封槽可嵌入标准O型圈，能阻挡车间内的粉尘、切削液溅入箱体内部，避免蜗轮蜗杆副出现磨粒磨损。

　　安装边界方面，电机底部的安装脚为一体化铸造成型，两个安装脚的定位孔间距经过标准化适配，可直接固定在常规的型材安装面或者设备安装基板上，不需要额外加工转接板。整机的轴向总长度控制在紧凑范围内，径向尺寸也做了优化，在小型设备的局促安装空间里，不会和周边的走线槽、传感器支架、防护板产生干涉。输出轴的中心高与同功率段的常规减速电机保持一致，做旧设备改造替换时，不需要重新调整负载端的安装高度，能大幅缩短现场改造的停机时间。

　　在实际使用场景中，这类1:100速比的耦合减速电机，常用来驱动小型皮带线的主动辊、包装机的送膜机构、小型工作台的回转分度单元，因为蜗轮蜗杆结构本身具备一定的自锁特性，在垂直安装的工况下，断电后不会因为负载自重出现溜车问题，不需要额外加装制动单元，能进一步降低设备的整体成本。设计建模时，所有配合面的公差都按照通用机械的配合标准做了预留，轴承位的公差选用过渡配合，既方便装配时的压装操作，也能保证轴承运行时不会出现内圈跑圈、外圈松动的问题。箱体的合箱面预留了密封胶涂覆的余量，装配时涂覆平面密封胶后，能保证箱体在长期运行时不会出现润滑油渗漏的问题，日常维护只需要按照周期更换箱体内的润滑脂即可，不需要复杂的拆解保养。

　　从建模细节来看，电机端的风罩、散热筋、接线盒的倒角都做了还原，减速器箱体的安装孔、输出轴的键槽、端盖的螺栓沉孔都按照实际加工尺寸建模，结构工程师在做整机设备布局时，可以直接调取这个模型做干涉检查，不需要再重新绘制简化模型，能节省大量的建模时间。安装脚的螺栓孔做了沉头设计，固定螺栓可以完全沉入安装脚内部，不会突出安装面，避免和底部的安装基板产生间隙，保证整机安装后的稳定性。输出轴的键槽尺寸符合标准传动件的适配要求，选型时可以直接搭配标准的联轴器、链轮或者同步带轮，不需要额外做轴的二次加工。
