法兰式USB面板固定数据连接插座

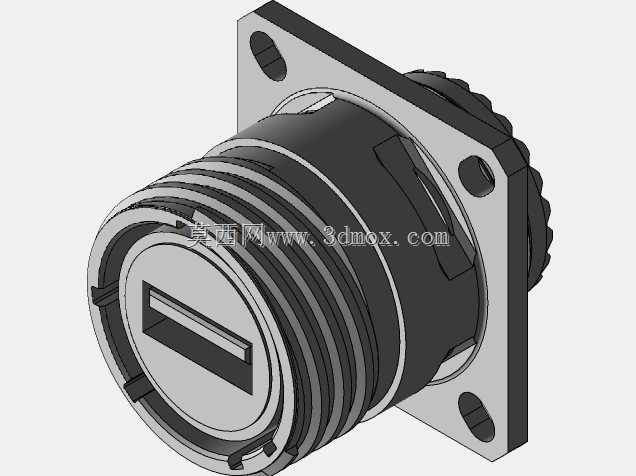

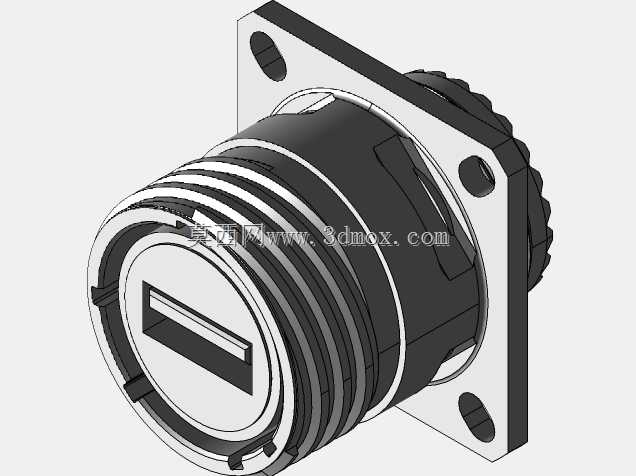

　　这款法兰式USB连接插座，是工业设备面板端常用的板载数据接插件，日常在工业控制柜、户外检测设备、通讯机箱、医疗检测仪器的面板上都能见到这类结构的身影，主要作用是在封闭的设备壳体上预留出标准USB数据传输通路，既可以实现设备内置主板与外部U盘、调试手柄、数据采集终端的有线数据交互，也能避免常规直插式USB接口直接焊接在PCB板上长期插拔导致的板端焊盘脱落、接口松动问题。从结构设计逻辑来看，这款接插件采用方形法兰安装边作为固定基准，法兰边四个角预留了沉头安装孔，安装时可以从面板外侧将插座本体穿入预制的面板开孔，再通过四颗M2.5的沉头螺钉从正面锁紧，或者在部分薄面板场景下从背面用螺母锁紧，安装后法兰端面与设备面板贴合紧密，

　　配合法兰背面预装的橡胶密封垫圈，就能达到面板安装位置的IP67级防尘防水效果，适配户外露天设备、有喷淋清洗需求的食品加工设备、多粉尘的车间加工设备的使用场景。插座的接口端采用标准USB Type-A母座结构，接口内部的接触弹片采用镀金磷青铜材质，插拔寿命可以达到万次以上，弹片的接触压力经过调校，既能保证公头插入后接触电阻稳定在50毫欧以内，避免数据传输时出现丢包、断连问题，也不会因为插拔力过大导致公头端塑料基座磨损。插座尾部的螺纹锁紧结构是区别于普通民用USB接口的核心设计，在需要高可靠性连接的场景下，可以搭配带外螺纹锁紧套的USB公头使用，将公头插入母座后旋紧尾部的锁紧套，就能避免设备运行过程中因为振动、

　　拉扯线缆导致的接口意外脱落，常见于轨道交通车载设备、工程机械车载诊断接口、工业机器人示教器连接端口这类有强振动的使用场景。从安装边界尺寸来看，这款插座的方形法兰边外形尺寸为24mm见方，四个安装孔的中心距为18mm，适配的面板开孔直径为16mm，插座本体穿入面板后的内部纵深长度为22mm，设计机箱内部结构时需要预留出至少25mm的纵深空间，避免插座尾部与内部PCB板、走线槽产生结构干涉；法兰边的厚度为2mm，适配1mm到5mm厚度的金属面板或者塑料面板安装，当面板厚度超过3mm时，需要适当加长安装螺钉的长度，保证螺钉啮合圈数不少于3圈，避免长期使用后螺钉松动。接口端的外圈设计了多层阶梯式密封槽，槽内预装了O型橡胶密封圈，

　　当配套的锁紧式公头旋紧后，密封圈会被挤压填充公头与母座之间的配合间隙，阻挡粉尘、水汽从接口配合缝隙进入设备内部，即使在设备表面有凝露、或者短期被水喷淋的场景下，也不会出现水汽渗入设备内部导致电路短路的问题。在建模设计过程中，需要重点关注几个配合公差：法兰安装孔的位置度公差控制在0.1mm以内，保证安装时四个螺钉能顺利穿入面板对应的安装孔；母座内部的塑胶基座与金属外壳的同轴度公差控制在0.05mm以内，避免公头插入时出现卡滞、插偏导致内部弹片变形；尾部螺纹的精度采用6g级公差，保证与配套公头的锁紧套能顺畅旋合，不会出现卡涩、滑牙的问题。另外，插座的金属外壳采用锌合金压铸成型，表面做哑光镀镍处理，既具备足够的结构强度，能承受至少100N的侧向冲击力不会变形，也能起到电磁屏蔽的作用，避免设备内部的电磁干扰从接口位置泄漏，同时阻挡外界的电磁干扰通过接口耦合进内部数据线路，保证高速USB2.0数据传输的稳定性，在传输大体积的设备运行日志、检测数据文件时不会出现传输错误、速率下降的问题。这类法兰式USB插座在选型时，除了确认安装尺寸匹配之外，还要根据实际使用场景确认是否需要带尾部锁紧结构、是否需要密封防护等级，普通室内无振动、无防水需求的机柜场景，可以选择不带锁紧螺纹的简化版本，降低物料成本，而户外、车载、强振动场景则必须选用带锁紧密封结构的版本，保证长期运行的连接可靠性。
