彩色拼装款履带式挖掘机三维设计作品

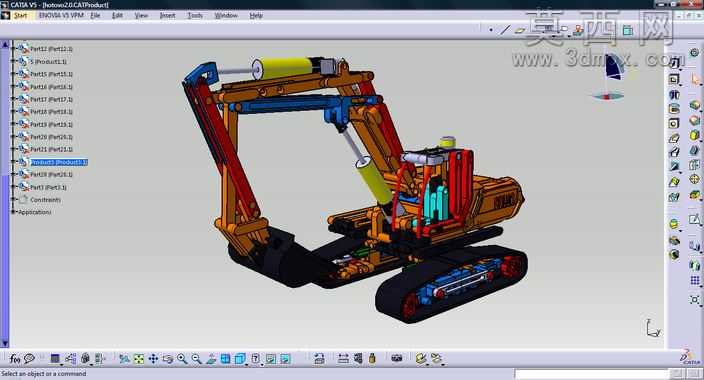

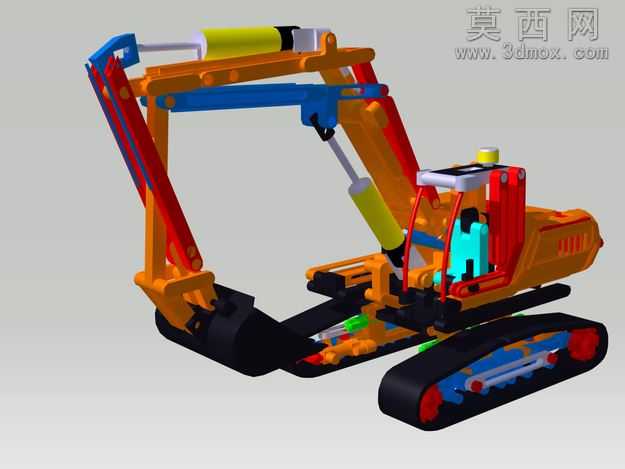

本作品为履带式挖掘机的三维建模设计成果，建模过程中严格参照真实履带挖掘机的结构比例进行搭建，首先完成整体底盘模块的构建，针对履带行走系统进行了精细化的结构还原，对履带板、驱动轮、导向轮、支重轮以及履带张紧结构都做了独立的零件建模，保证行走机构的结构逻辑符合真实机械的传动原理，同时对底盘的回转支承结构做了分层设计，清晰区分了下车架与上车回转平台的连接关系。在上车结构的建模中，首先搭建了主机舱的基础框架，对动力舱的外形、驾驶室的空间结构都做了符合人机工程的比例调整，驾驶室内部预留了操作位的结构空间，还原了防护栏、顶部示廓灯等细节结构。工作装置部分是本次建模的重点，针对动臂、斗杆、铲斗的铰接结构做了精准的轴孔配合设计，每一组液压油缸都做了独立的零件拆分，清晰还原了缸筒、活塞杆、铰接耳板的结构细节，能够直观呈现挖掘工作状态下的部件运动逻辑。材质与渲染环节，针对不同部件做了差异化的材质分配，底盘履带采用高耐磨橡胶质感的深色材质，搭配红色的端盖细节做视觉区分；动臂、斗杆等主体结构件采用工程橙的金属漆面材质，液压管路根据功能区分采用蓝色、红色的硬质管材材质，驾驶室框架采用银灰色金属材质搭配透明玻璃材质，操作位的座椅采用醒目的青蓝色材质做视觉突出，液压油缸的缸筒部分采用亮黄色的工业漆面材质，不同材质的粗糙度、反光度参数都经过反复调试，既保证了视觉上的色彩区分度，也让整体模型的质感更贴近真实工程设备的材质表现。设计思路上采用模块化的建模逻辑，将整机拆分为行走底盘、回转平台、工作装置、液压系统、驾驶室五个独立模块分别建模后再进行装配约束，既保证了各部件之间的装配关系准确，也方便后续对单个模块进行结构调整与优化，模型整体结构完整，各铰接部位的运动关系清晰，能够直观展示履带挖掘机的整体构造与工作原理，可用于工程机械结构教学、建设施工场景的三维素材搭建等场景。
