圆盘式切削车刀结构三维数模

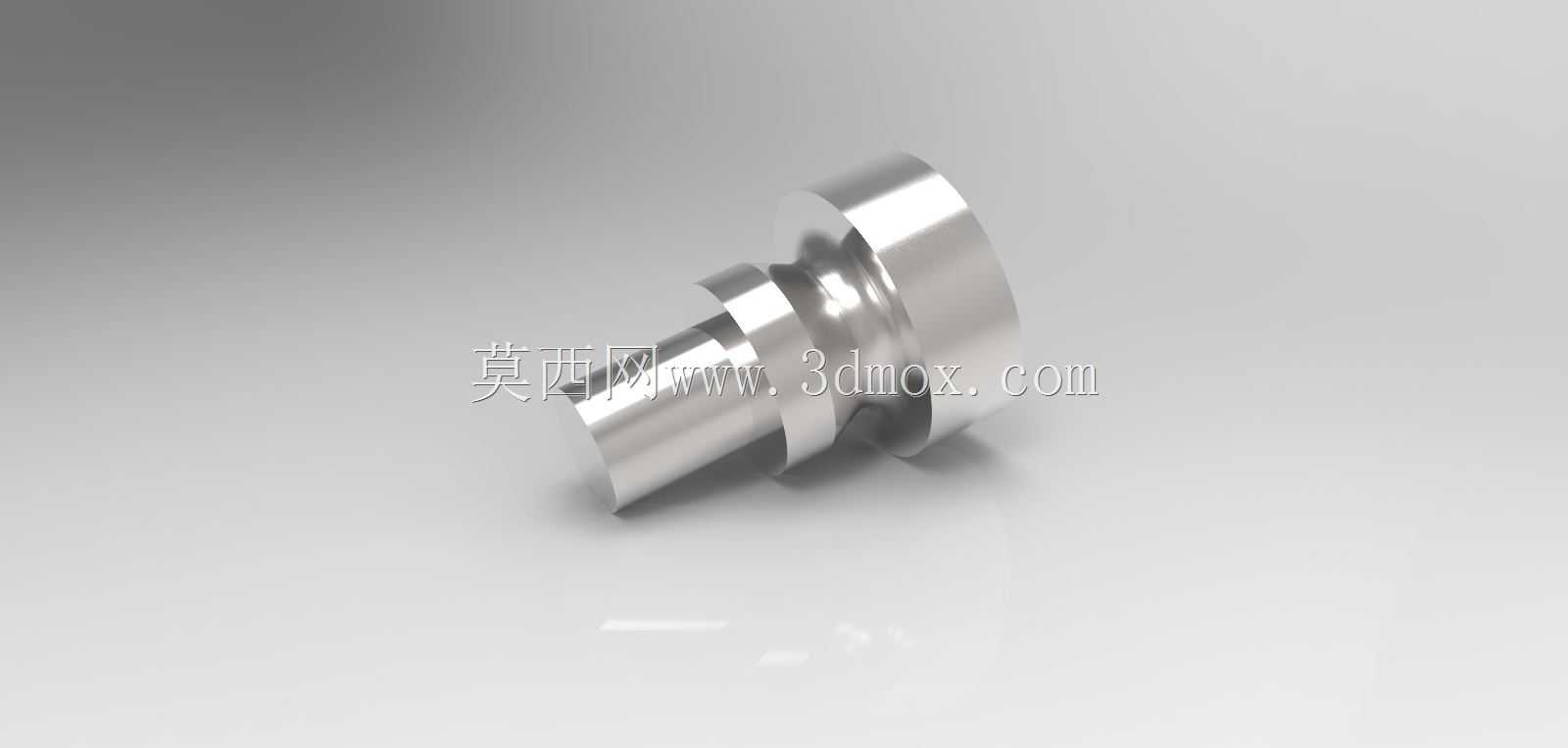

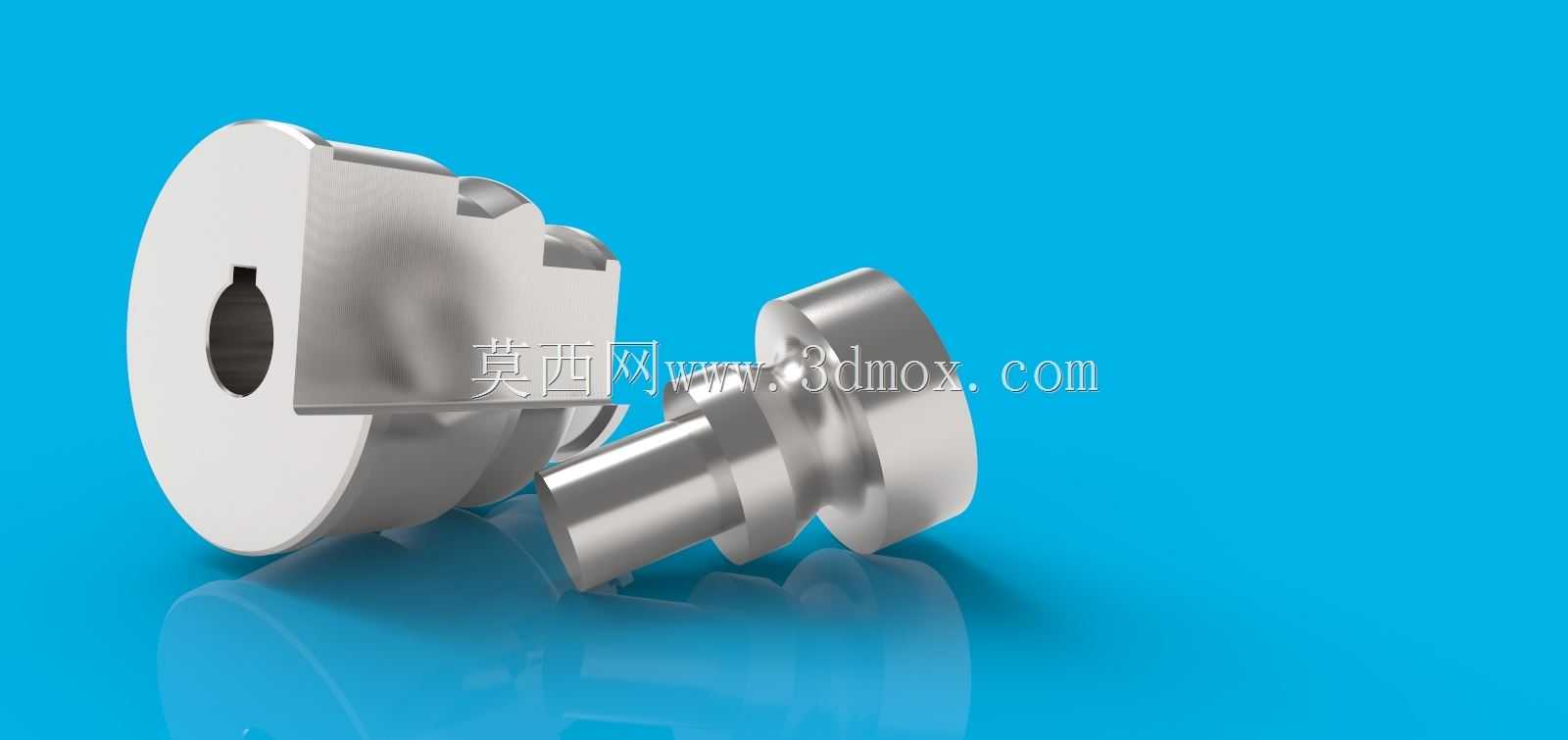

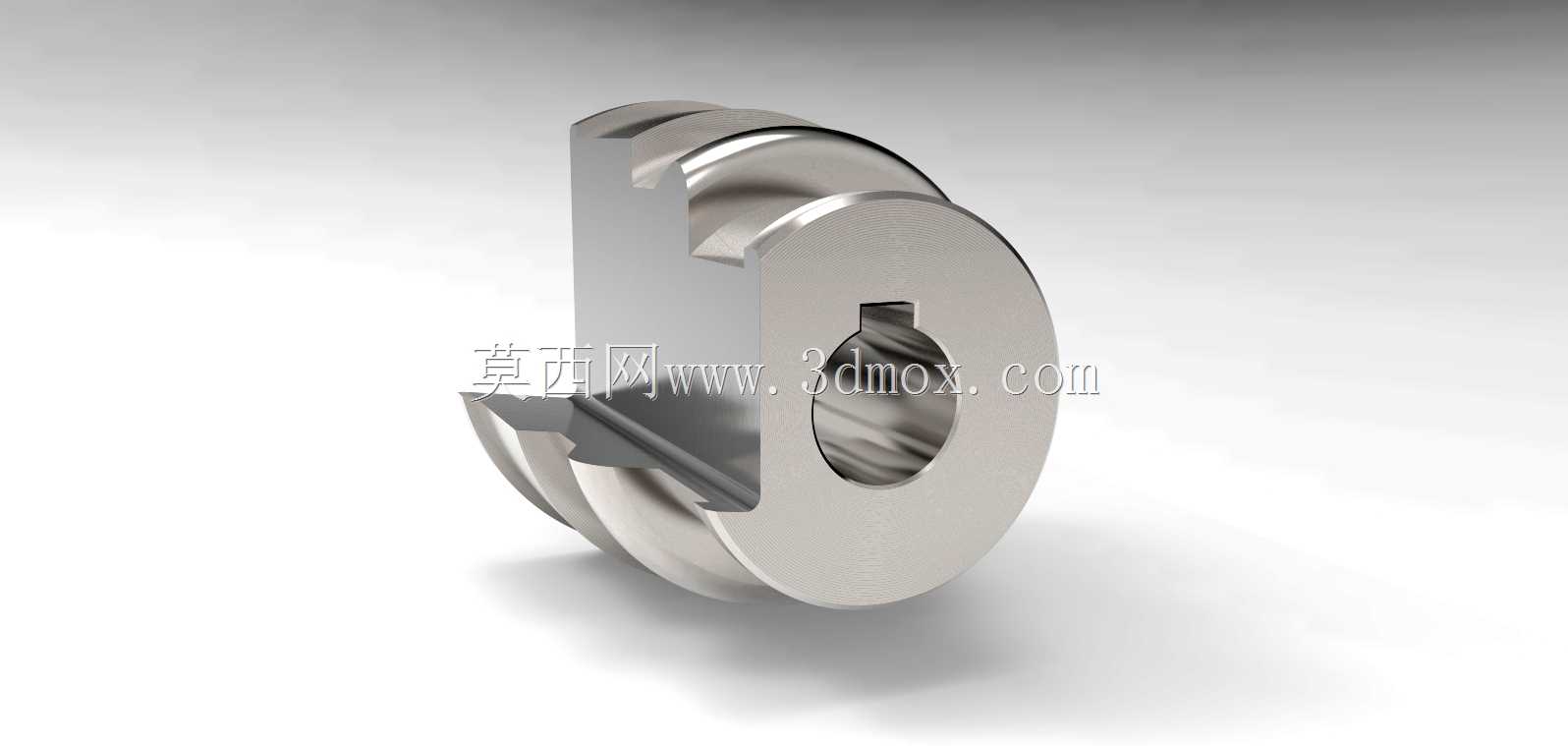

　　这款圆盘车刀主要适配普通卧式车床、转塔车床及专用切削机床的刀架安装位，在轴类、盘类零件的外圆车削、端面切槽、成型面仿形加工场景中应用广泛，尤其适合小余量连续切削的有色金属、普通碳钢工件加工工序，相比普通焊接式车刀，其圆盘式的刀体结构可通过转位更换切削刃口，减少换刀停机的辅助时间，在批量零件加工生产线中能有效提升工序流转效率。从结构设计逻辑来看，刀体采用整体圆盘式布局，中心开设带键槽的安装通孔，安装时可通过平键与刀杆传动轴配合传递切削扭矩，避免大进给量切削时刀体出现打滑移位；刀体一侧开设开口式装夹槽，可适配标准压紧式刀夹的固定结构，安装时无需额外制作非标工装，直接匹配常规车床方刀架的装夹尺寸边界，刀体外圆的切削刃采用圆弧过渡成型，

　　刃口与刀体基体为一体化硬质合金烧结结构，相比焊接刃口的车刀，其抗冲击韧性更强，在断续切削工况下不易出现崩刃、掉块的失效问题。实际加工过程中，该刀具的切削刃沿圆盘周向均匀分布，单次刃磨后可通过转动圆盘切换新的刃口参与切削，单刀体的有效刃口数量可达4-6个，相比单刃车刀的刃磨周期可延长3倍以上，尤其适合汽配、五金加工行业的批量零件生产场景，能大幅降低刀具刃磨的人工成本与停机等待时间。从安装边界来看，刀体的中心孔直径、键槽尺寸、圆盘外径及厚度均按照常规车床刀杆的适配尺寸设计，安装时刀体端面与刀杆定位面的贴合度需控制在0.02mm以内，避免高速旋转时出现端面跳动超差，进而影响加工表面的粗糙度；切削刃的径向跳动量需调整至0.01mm以内，

　　保证各个刃口的切削余量均匀，避免单刃过载导致的刀具过早磨损。设计阶段针对切削过程中的排屑问题做了优化，刃口前方预留了足够的排屑空间，切屑可沿圆盘侧面的斜面顺利排出，不会出现切屑缠绕刀体的问题，在进行端面切槽加工时，刀体的侧面间隙可避免与已加工表面产生摩擦，保证加工面的尺寸精度与表面质量。在进行成型面加工时，该圆盘车刀的圆弧刃口可直接成型R角轮廓，无需操作人员手动赶刀，对操作工人的技能要求更低，加工出的轮廓一致性更好，能有效降低批量零件的轮廓尺寸超差率。刀体的基体材料采用韧性较好的合金结构钢，切削刃部分采用硬质合金材质烧结复合，既保证了刀体整体的抗冲击性能，又能保证刃口的红硬性，在中等切削速度、中等进给量的加工参数下，刀具的使用寿命可满足连续8小时以上的加工需求，无需中途换刀调整。
