闭式模锻工装结构三维设计方案

项目分类:铸造模 发布时间:2026-05-21 ID:1152434
  • 闭式模锻工装结构三维设计方案
  • 闭式模锻工装结构三维设计方案

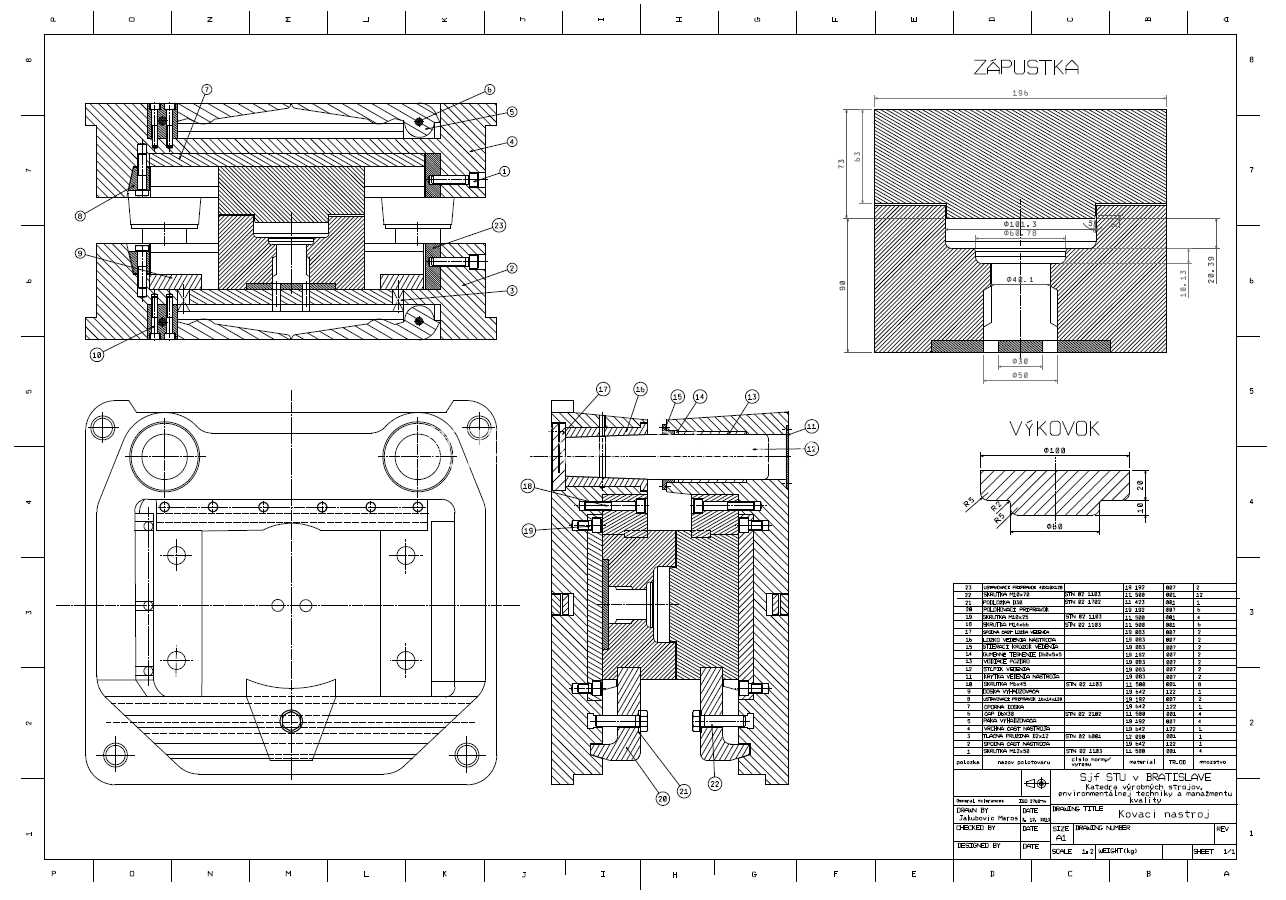

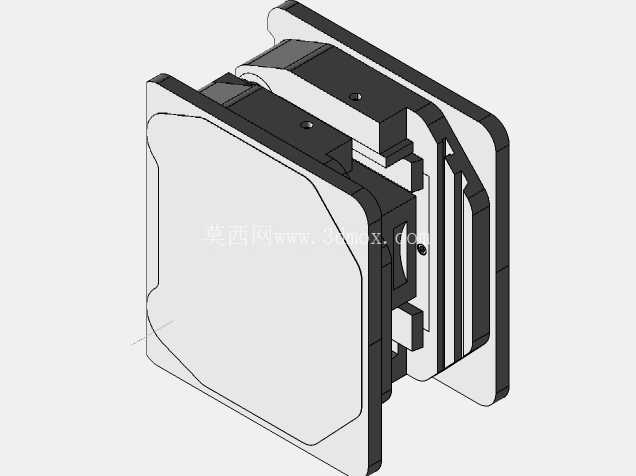

  导向结构采用双导柱配合导套的设计,导柱安装在下模座四角位置,导套对应嵌入上模座,合模过程中导柱先进入导套完成预定位,抵消滑块运动过程中的微小偏移,保证上下模膛的同轴度控制在0.02mm以内,避免锻件出现错模缺陷。模膛部分根据锻件的最终轮廓设计,包含预锻模膛与终锻模膛两个工位,预锻模膛的圆角半径比终锻模膛大1.5-2mm,作用是对加热后的坯料进行初步聚料、成型,合理分配金属流向,避免终锻时金属填充不满或者出现折叠缺陷,终锻模膛的尺寸严格按照锻件热胀冷缩系数放缩,常温下的锻件尺寸公差可稳定控制在GB/T 12362规定的精密级公差范围内。这套闭式模锻工装主要服务于金属锻压成型工序,在汽车零部件、工程机械配件、五金工具的批量锻造生产场景中应用广泛,区别于开式模锻结构,其模膛为封闭型腔,锻造过程中无飞边产生,能大幅降低原材料损耗,减少后续切边工序的加工余量,提升锻件的尺寸精度与金属流线完整性。从结构布局来看,整套工装分为上模组件、下模组件、导向定位机构、顶出脱模机构四个核心部分,上模与设备滑块连接,随滑块完成上下往复的合模、开模动作,下模固定在设备工作台面,承担坯料放置与成型承力功能。

  顶出机构设置在下模中心位置,采用液压驱动顶杆结构,开模到位后顶杆向上伸出,将抱紧在模膛内的锻件平稳顶出,顶出行程根据锻件的脱模斜度设计,既保证锻件完全脱离模膛,又不会因为顶出行程过大导致坯料放置时干涉。安装边界方面,整套工装的下模座安装孔位按照常用160吨、250吨摩擦压力机的工作台T型槽间距设计,上模柄尺寸适配标准滑块模柄孔,不需要额外改装设备即可完成安装调试,模座的外形尺寸控制在420mm×380mm范围内,闭合高度为285mm,符合中小型模锻设备的闭合高度调节区间。

  设计过程中重点考虑了模具的受力状态,模膛周围设置了多层预应力圈,过盈量控制在0.3-0.5mm,抵消锻造过程中金属变形产生的巨大胀型力,避免模膛开裂,提升模具使用寿命。冷却水道沿模膛外围环形布置,通水冷却时可将模膛工作温度稳定控制在200-300℃区间,避免模具因为反复冷热交替出现热疲劳裂纹,同时保证锻件的冷却速度均匀,减少锻件内部应力。上下模的合模面设置了互锁的扣式结构,合模后扣合面完全贴合,进一步限制水平方向的错移量,对于带复杂侧向凸台的锻件,模膛内还设置了可更换的镶块结构,镶块采用高温合金材料制作,磨损后可单独更换,不需要整体报废模体,降低工装维护成本。

  实际生产使用时,加热到锻造温度的坯料通过机械手或者人工放置到下模膛的定位槽内,设备带动上模下行完成合模加压,金属在封闭模膛内流动填充整个型腔,保压1-2秒后设备滑块带动上模回程,下模顶出机构动作将锻件顶出,即可完成一个锻造循环。这套结构尤其适合生产轴对称类、带复杂内腔的锻件,比如汽车变速箱齿轮坯、工程机械销轴、套筒类五金零件,相比传统开式模锻,材料利用率可提升15%-25%,锻件的力学性能因为金属流线连续无切断,抗冲击、抗疲劳性能可提升10%以上。
