航空发动机轻量化金属安装固定支架

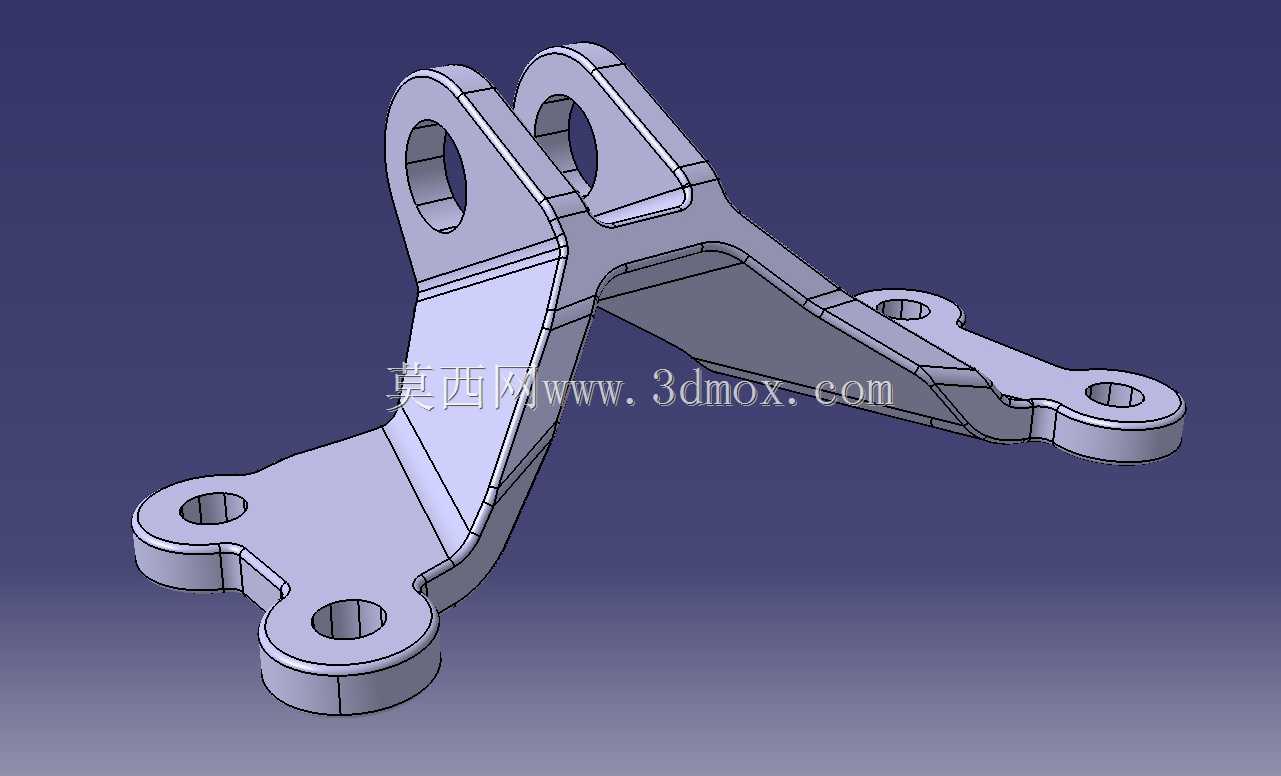

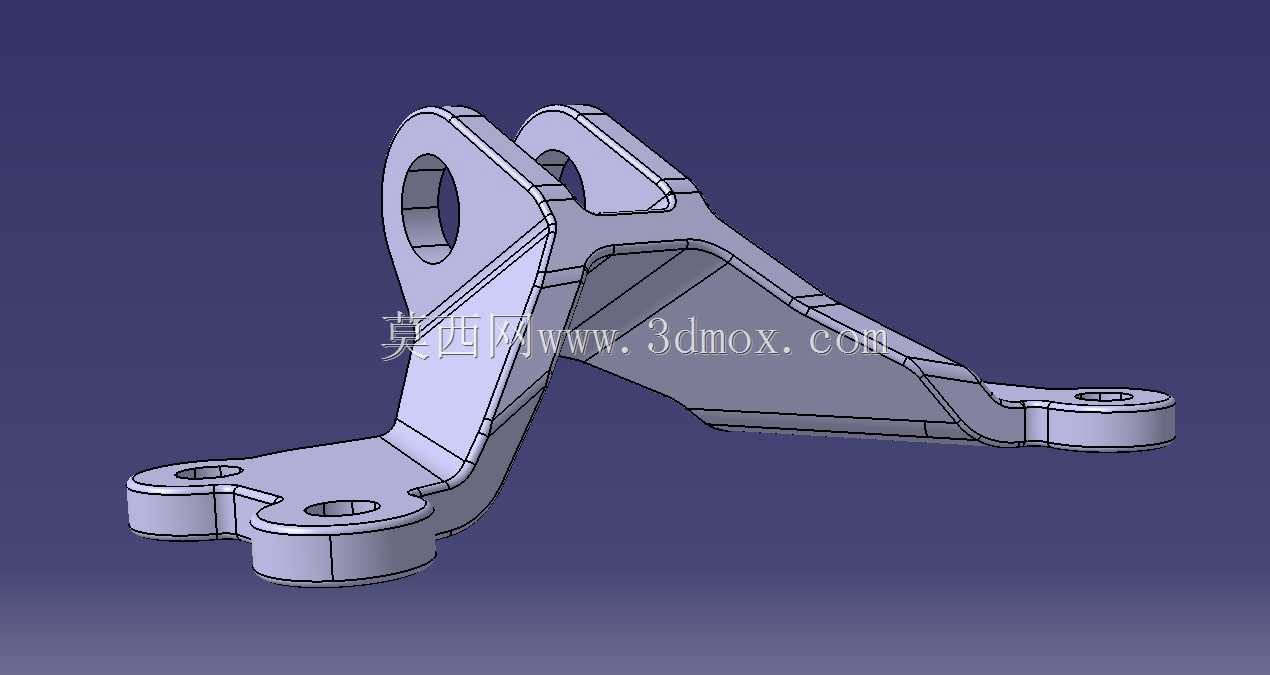

　　在航空推进系统的装配链路中，这类支架承担着将喷气发动机本体与机身安装梁、附属管路固定座做刚性连接的核心作用，日常需要承受发动机运转产生的高频振动、起降阶段的过载冲击，以及不同飞行高度下的温度交变载荷，是动力系统安装环节不可或缺的承力构件。从结构设计逻辑来看，该支架采用一体化铣削成型的构型，没有额外的拼接焊缝，整体通过拓扑优化完成材料分布：三个带通孔的圆形安装脚分布在支架底部，分别对应机身安装面的三个固定点位，孔位周边做了加厚凸台处理，避免螺栓锁紧时局部应力集中导致的结构变形；上部的双耳铰接结构是与发动机吊点对接的核心部位，铰接孔内预留了衬套安装空间，可通过更换耐磨衬套抵消长期铰接转动产生的磨损，无需整体更换支架，

　　大幅降低后期维护成本。支架的主体连接臂采用变截面弧形过渡设计，没有出现直角转折的应力集中区域，在保证整体抗弯、抗扭刚度的前提下，尽可能去除了非承力区域的多余材料，最终实现了结构质量的大幅降低，这种轻量化设计对于航空装备而言，能够直接减少整机死重，提升有效载荷占比，同时也不会削弱结构本身的承载能力。在安装边界层面，三个底部安装孔的孔位同轴度、平面度公差需要控制在较高精度范围内，避免安装时出现强制装配导致的内应力，上部铰接孔的轴线与底部安装面的平行度误差也需要严格管控，否则会导致发动机安装姿态出现偏差，影响推进系统的力线传递，甚至引发异常振动。实际应用场景中，这类支架除了适配民用小型喷气式航空发动机的安装固定，

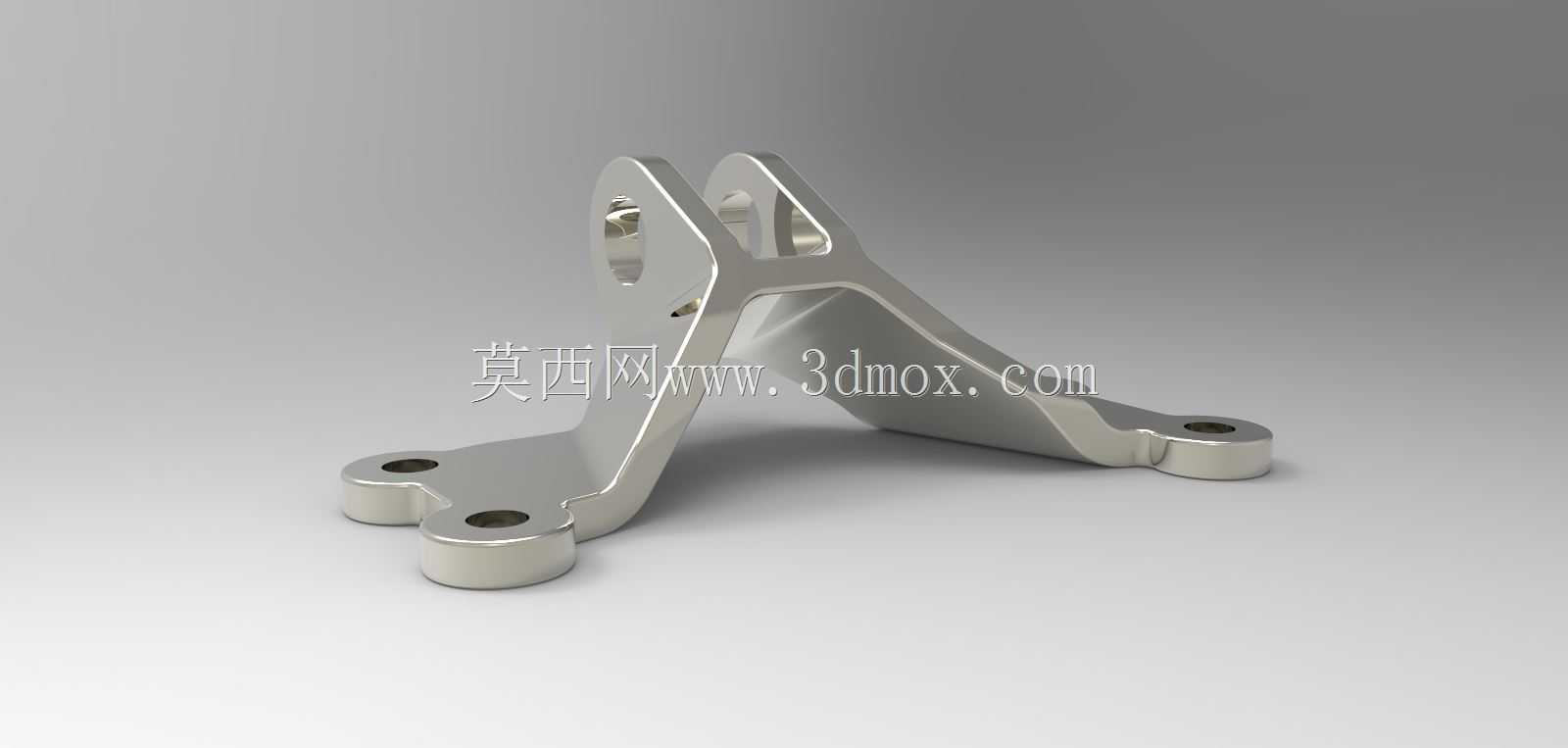

　　也可经过参数调整后用于地面燃气轮机、工业涡轮设备的动力单元固定，其结构设计思路同样可以迁移到其他需要兼顾承力性能与轻量化要求的设备安装场景中。从受力路径分析，发动机工作时产生的垂向载荷、水平方向的推力载荷，都会通过上部双耳结构传递到两侧的连接臂，再均匀分散到三个底部安装脚，最终传递到机身承力结构上，整个传力路径流畅无突变，不会出现局部载荷过载的薄弱点。支架表面做了金属钝化处理，能够适应高空高湿、温差大的使用环境，避免长期使用过程中出现锈蚀导致的结构强度下降。在前期建模阶段，需要重点验证不同载荷工况下的结构变形量：比如最大推力工况下的铰接部位位移量、硬着陆过载下的安装脚应力峰值、持续振动工况下的结构疲劳寿命，确保各项指标都满足航空装备的使用要求，同时还要兼顾加工工艺性，支架的所有外轮廓面都采用三轴或五轴铣床可直接加工的曲面构型，没有出现倒扣、封闭内腔等难以加工的结构，能够降低量产阶段的加工难度与制造成本。
