曲柄滑块往复传动机构结构设计

这套曲柄滑块传动结构，是自动化生产线里往复送料工位最常用的动力转换单元，日常在小型冲压送料、包装线推料、工装夹具往复进给的场景里随处可见，核心作用是把电机输出的连续回转运动，直接转换成指定行程的直线往复动作，相比气缸直推的方案，它的运动轨迹完全由构件尺寸硬约束，不存在气源压力波动带来的行程偏差，长时间运行的位置重复精度能稳定控制在0.1mm以内，非常适合对动作节拍一致性要求高的连续作业工位。

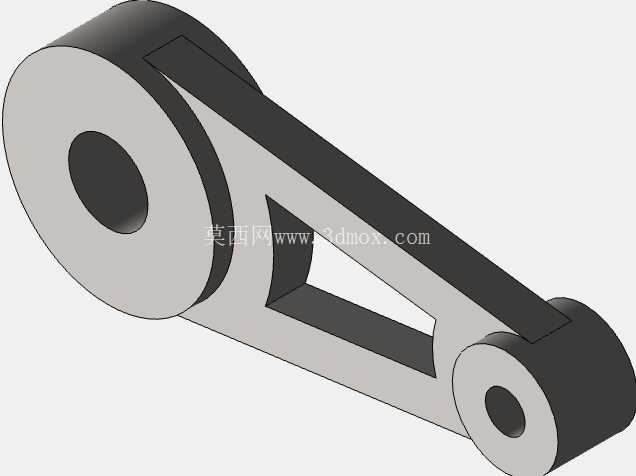

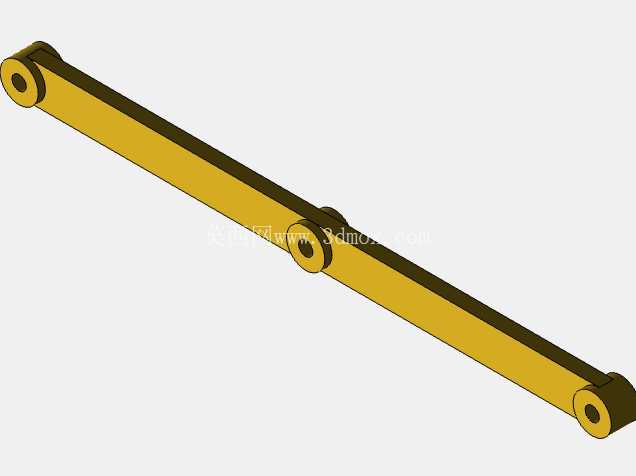

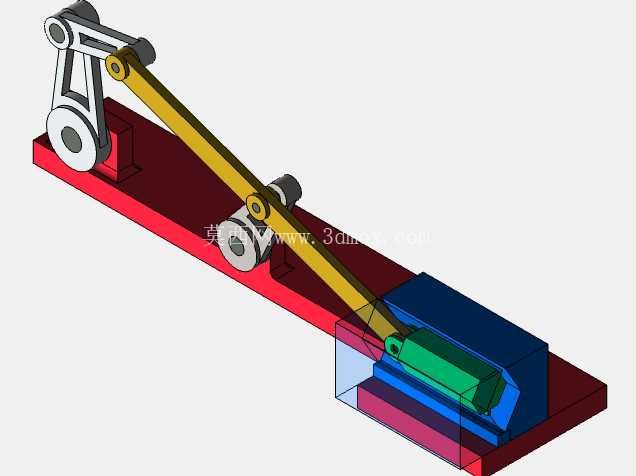

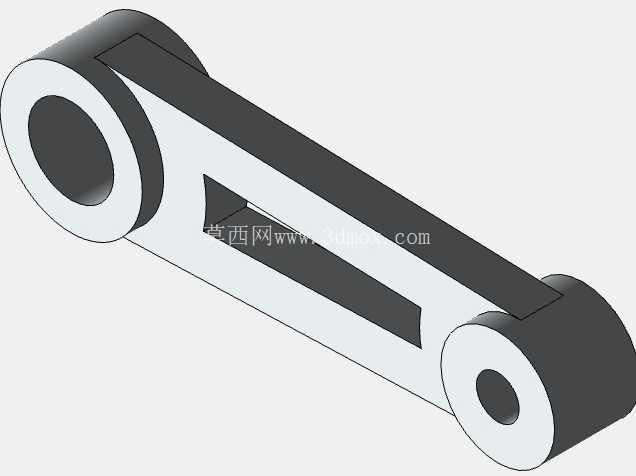

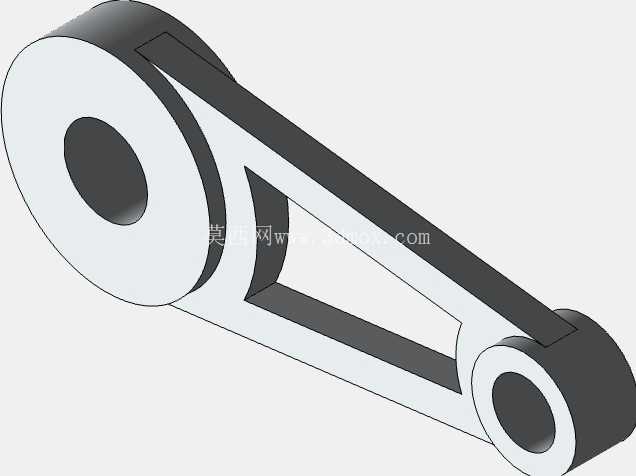

从结构组成来看，整套机构固定在一体化的安装底板上，输入端是带安装座的曲柄转盘，转盘通过平键和驱动电机的输出轴连接，曲柄销的偏心距直接决定了滑块端的最大行程，设计时可以根据实际工位需要的推料距离调整偏心距数值，不需要改动其余构件的安装位置。连接曲柄和滑块的是长条形连杆构件，连杆两端都采用带自润滑衬套的铰接结构，一端套在曲柄销上，另一端和滑块端部的铰接座连接，铰接位置都预留了润滑脂注油通道，日常维护时不需要拆解构件就能直接补充润滑，能有效降低铰接位置的磨损速度，延长整套机构的连续运行寿命。

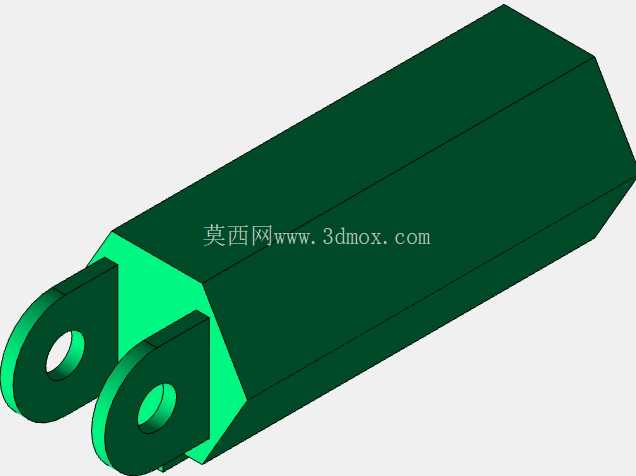

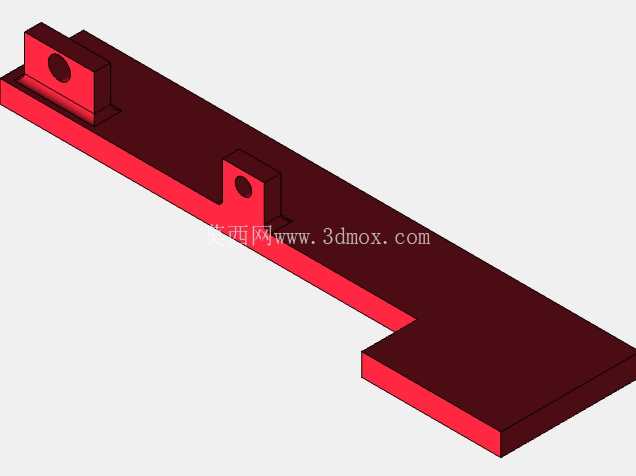

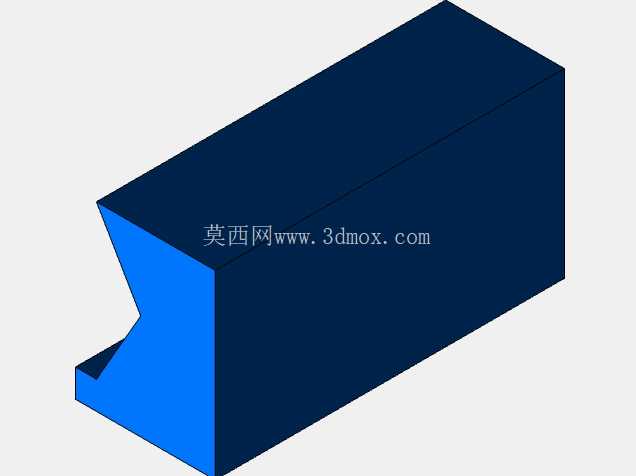

末端的滑动单元采用了矩形导轨配合滑块的结构，滑块和导轨之间预留了0.02mm的滑动间隙，导轨侧面安装了可调整的压条，长时间运行出现磨损间隙时，只需要微调压条的紧固螺丝就能消除间隙，不需要更换整套导轨副。滑块的前端预留了标准的工装安装螺纹孔，可以直接固定推料板、夹具安装座、检测支架等不同的作业工装，适配不同工位的功能需求。安装底板上所有构件的安装孔都采用了长圆孔设计，现场安装时可以根据设备机架的实际孔位微调各构件的相对位置，降低对机架加工精度的要求，也方便后期调整时补偿构件磨损带来的位置偏差。

设计这套结构的时候，首先要核算的是滑块端需要的最大推力和运行速度，以此反推曲柄的偏心距、连杆的长度以及驱动电机的功率，通常连杆长度和曲柄偏心距的比值控制在3到5之间的时候，滑块在行程两端的冲击最小，运行过程中的速度曲线也更平缓，不会出现明显的刚性冲击。如果比值过小，滑块在行程末端的加速度会急剧升高，不仅会带来明显的运行噪音，还会加大铰接位置的载荷，缩短构件的使用寿命；如果比值过大，会导致整套机构的纵向安装尺寸过大，浪费设备内部的安装空间。另外曲柄销和连杆衬套的配合公差选择H7/f6的间隙配合，既能保证转动灵活，又不会因为间隙过大产生回程间隙，避免滑块往复动作时出现位置误差。

安装边界方面，整套机构的底板宽度根据曲柄的回转半径确定，要保证曲柄转动全程不会超出底板边缘，避免和设备内的其他管线、构件产生干涉；底板的长度要覆盖滑块的全行程，保证滑块运行到两个极限位置时，滑块和导轨的配合长度不低于滑块总长度的三分之二，防止滑块出现卡滞或者翘曲。驱动电机的安装座和曲柄转盘的同轴度要控制在0.05mm以内，否则运行时会出现曲柄转动卡滞、电机负载波动大的问题。整套机构的安装平面平面度要求不低于0.1mm/m，避免底板安装后出现变形，导致导轨副的平行度超差，增加滑块运行的阻力。

实际应用中，这套机构可以根据不同的生产节拍调整驱动电机的转速，最快可以实现每分钟120次的往复动作，完全满足大部分中小负载自动化工位的作业需求。相比其他直线往复机构，它的结构完全由刚性构件组成，不需要额外的气源、液压站等辅助动力源，只需要匹配对应功率的减速电机就能运行，后期维护成本极低，也不会出现气动元件常见的漏气、液压元件的漏油等问题，在轻工包装、小五金冲压、电子元件组装等设备上的应用非常广泛。建模过程中所有铰接位置的配合都按照实际装配公差设置，运动仿真时可以直观看到滑块全程的位移、速度变化曲线，方便设计阶段就验证机构的运动特性，提前规避死点位置、运动干涉等设计问题，减少后期实物调试的修改工作量。
