可3D打印木质双翼玩具飞机结构设计

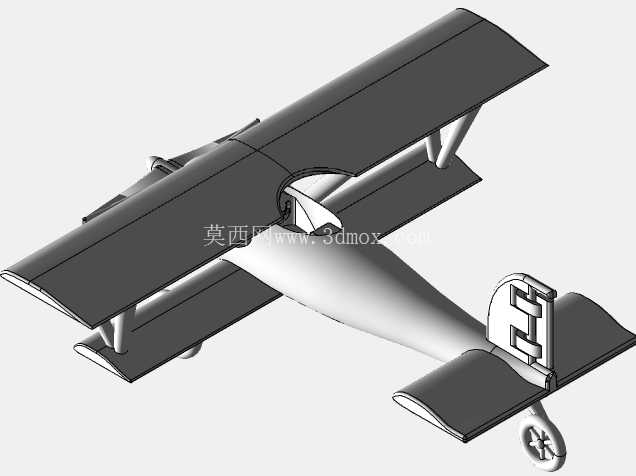

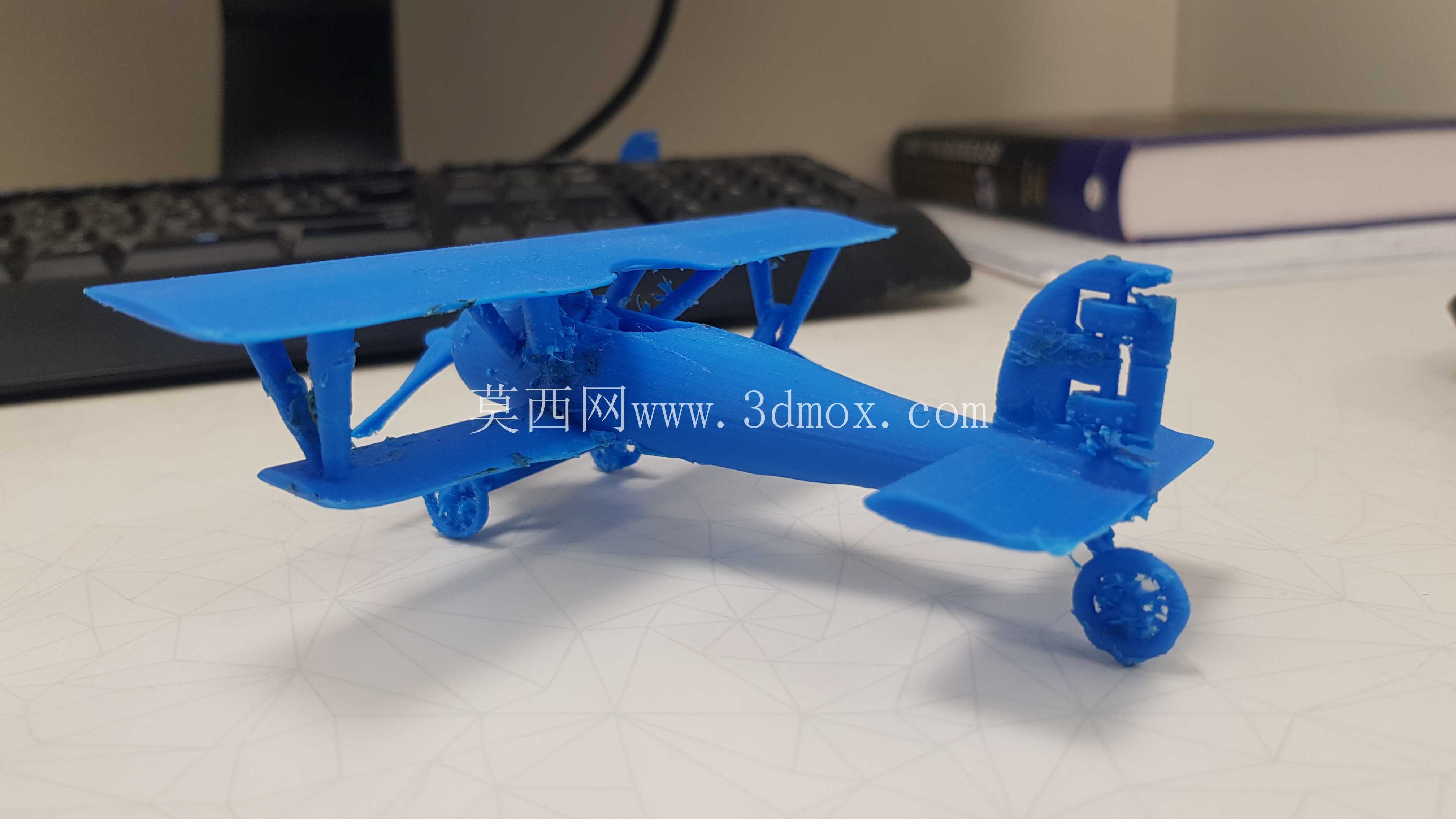

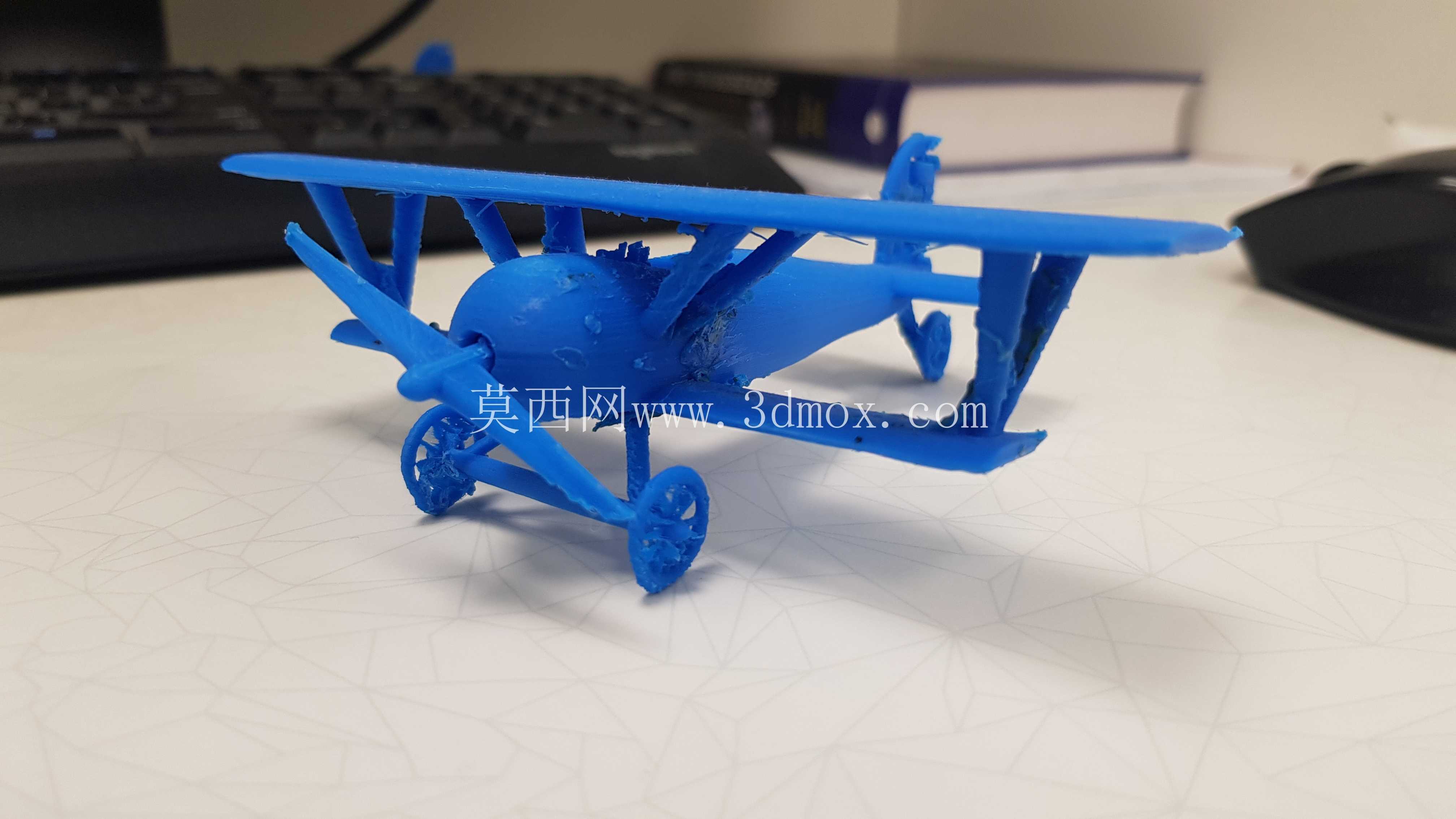

这款双翼玩具飞机的结构设计，最初的出发点是面向桌面级FDM3D打印场景做适配，整个机身、机翼、尾翼、起落架的零件拆分逻辑，完全围绕普通家用3D打印机的成型尺寸边界做规划，所有单独零件的最大外轮廓尺寸都控制在200mm×200mm×150mm以内，不需要大尺寸打印设备就能完成全部零件的制作，打印时不需要额外添加大面积支撑结构，仅在起落架轮轴连接位、机翼支撑立柱的衔接处设置少量易拆除的树状支撑即可，能有效降低打印过程中的耗材损耗，也减少后期支撑拆除的打磨工作量。

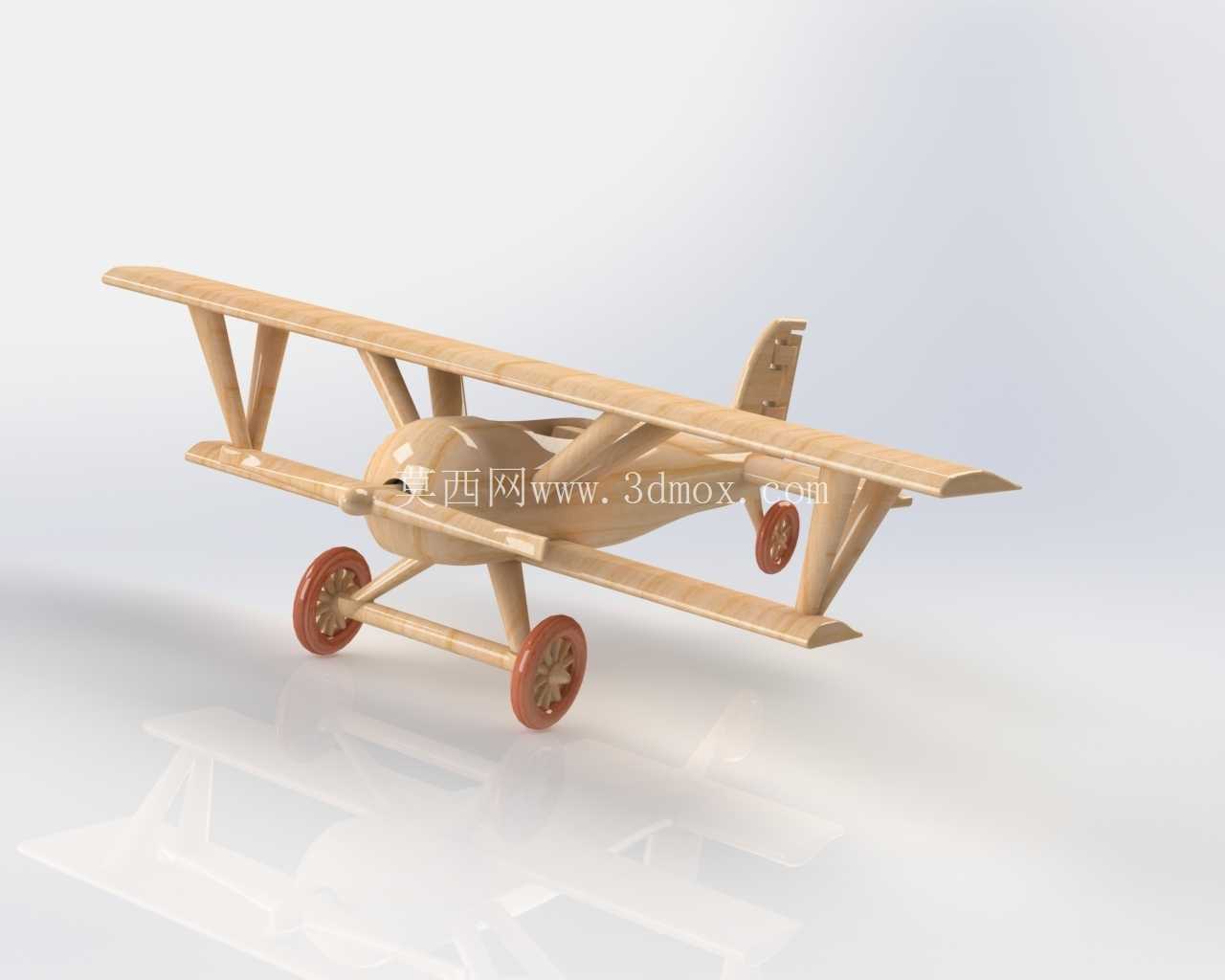

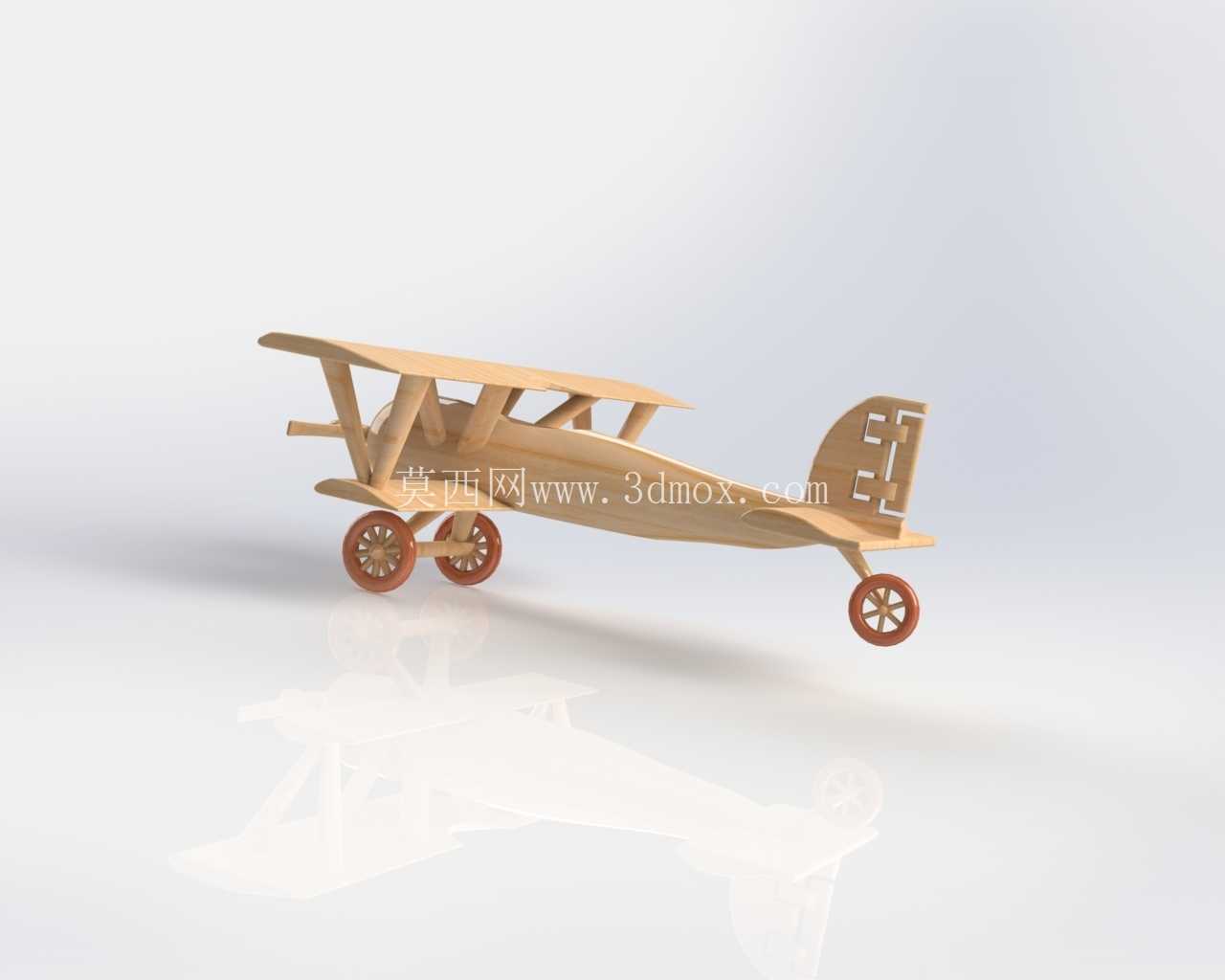

从实际使用场景来看，这款模型既可以作为青少年航空科普教学的实操组装教具，也能作为桌面工艺摆件，还能通过调整打印耗材的材质，做成可低速滑行的儿童玩具。整机采用经典双翼布局，上下两层机翼通过对称分布的木质纹理支撑立柱连接，相比单翼布局，这种结构在相同翼展尺寸下能获得更大的升力面，同时整体结构的抗扭刚性更好，即使采用PLA这类脆性偏高的打印耗材，日常拿取、轻度把玩时也不容易出现机翼断裂的问题。

设计过程中对各个部件的安装配合边界做了反复调整，机翼和机身的衔接位采用定位卡槽加柱销的固定方式，不需要额外使用胶水粘接就能完成组装，卡槽的配合公差控制在0.2mm，刚好适配FDM打印常见的尺寸膨胀误差，组装时不需要反复修磨就能顺利卡合，同时卡合后的连接强度足够支撑整机重量，不会出现机翼松脱的情况。起落架部分采用前三点式布局，两个主轮布置在机翼前方重心靠前的位置，尾轮设置在尾翼下方，轮轴和起落架支架之间预留了0.3mm的转动间隙，打印完成后轮子可以顺畅转动，放置在平滑斜面或者借助轻微推力就能实现短距离滑行，不会出现轮轴卡滞的问题。

机身部分做了流线型的曲面过渡，没有尖锐的棱角，既还原了早期螺旋桨飞机的复古造型，也避免了作为玩具使用时的尖锐划伤风险，座舱位置做了凹陷的仿真造型，不需要额外添加透明件就能还原座舱的视觉效果，降低了后期组装的零件数量。尾翼部分分为水平尾翼和垂直尾翼，两者和机身尾部的连接同样采用卡槽定位，安装时可以根据实际打印的零件变形情况微调安装角度，保证整机放置时的水平姿态，不会出现头尾倾斜的问题。

在细节处理上，机翼的前后缘做了轻微的倒角处理，既还原了机翼的翼型截面特征，也避免了薄边打印时容易出现的翘边问题；支撑立柱的截面做了圆角过渡，减少打印时的应力集中，避免立柱从根部断裂；轮子部分做了仿真的轮毂造型，轮心的轴孔尺寸适配常见的3mm直径碳纤维棒或者普通牙签作为轮轴，用户不需要额外采购定制的五金轴件就能完成组装，进一步降低了制作门槛。整个模型的壁厚统一设置为1.8mm，刚好适配0.4mm喷嘴打印时的4层壁厚，打印出来的零件既有足够的结构强度，也不会因为壁厚过大导致耗材浪费、打印时间过长，内部不需要做额外的填充，15%的网格填充就能满足日常使用的强度需求。

从结构合理性角度看，整机的重心设计在机翼弦长的三分之一位置，刚好是双翼布局的升力中心附近，即使后期给模型加装微型动力模块，调整配重后也能实现简单的手掷滑翔，不需要大幅修改原有结构。各个零件的拆分位置都选在结构应力最小的区域，比如机翼的拆分位置避开了支撑立柱的连接点，机身的拆分位置选在座舱后方的平直段，避免组装后在受力位置出现拼接缝隙影响结构强度。针对3D打印常见的层间结合力不足的问题，所有零件的受力方向都设计成和打印层纹方向垂直，比如起落架支架的打印方向是竖直放置，让层纹方向和起落架受力的竖直方向平行，避免受力时出现层间断裂的问题；机翼打印时采用平放姿态，让机翼的翼面和打印平台贴合，保证机翼表面的平整度，同时让机翼受力的弯曲方向和层纹方向垂直，提升机翼的抗弯折能力。
