小星状十二面体金属平板拼接几何构件

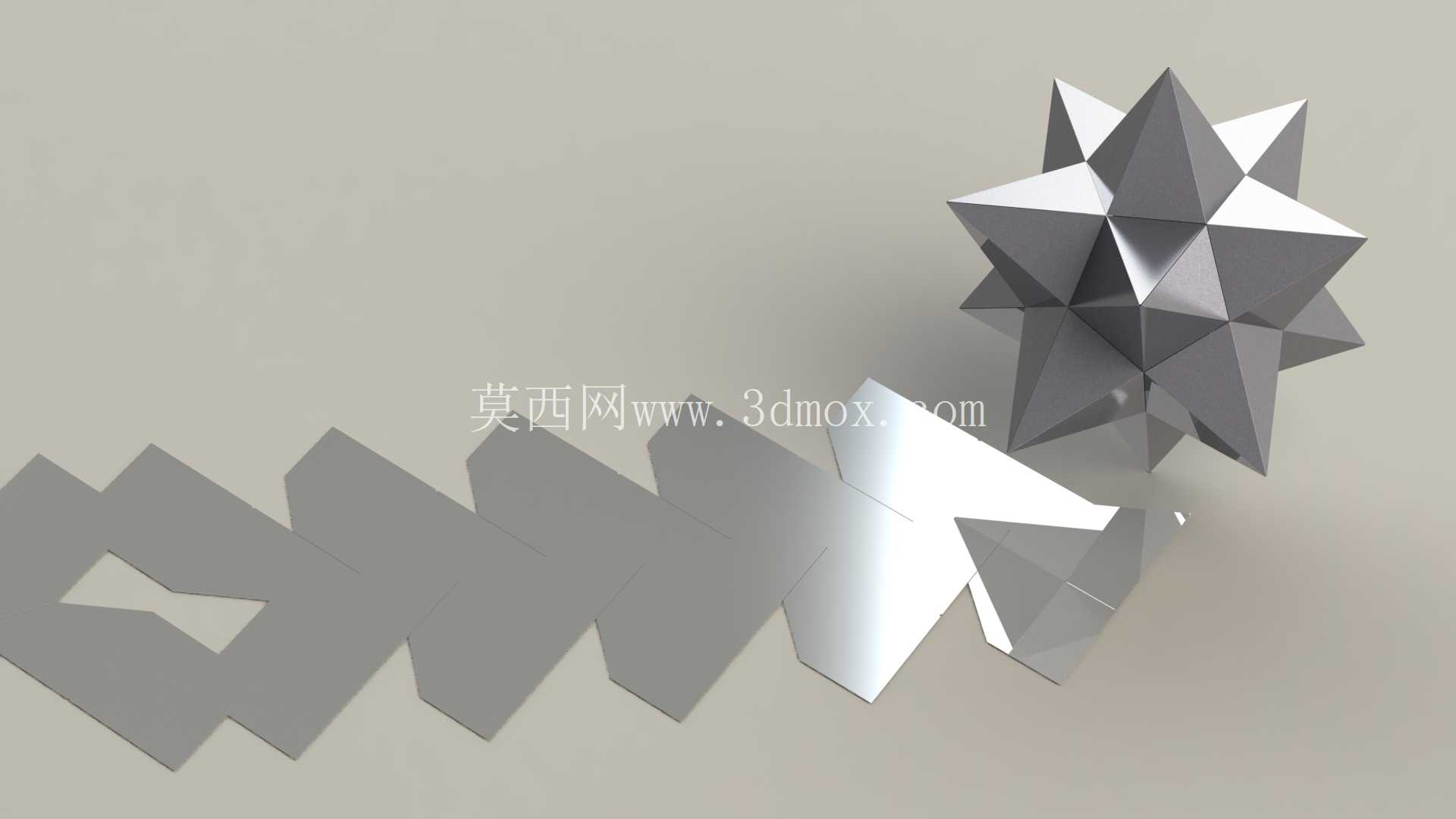

这款小星状十二面体几何构件，核心采用金属平板裁切后弯折拼接的成型逻辑，配套的平面展开图案可直接适配激光切割、数控冲裁等钣金加工工序，无需额外做工艺补正即可直接导入加工设备生成刀路。从应用场景来看，这类规整多面体立体构件常作为文创装置的装饰模块、工业产品的外观造型基准件，也可作为几何教学的实体演示教具，部分精密仪器的减震配重块、特殊流道的扰流单元也会采用这类对称多面体结构，利用其多面等角的特性实现均匀受力或者均匀分流的效果。

设计过程中首先要处理的是星状十二面体的面型拆分，这类非凸多面体的每个外伸星尖都由五个全等的等腰三角形面围合而成，核心正十二面体的每个正五边形面都对应外凸一个五尖星锥结构，拆分钣金展开图时需要精准计算每个弯折边的折弯扣除量，不同厚度的金属板材对应的折弯R角与扣除值存在差异，常规1mm厚冷轧钢板加工时，90度弯折的扣除量取1.8mm即可保证拼接后相邻面的贴合间隙控制在0.1mm以内，无需后续填焊打磨即可实现严丝合缝的拼接效果。

从安装边界来看，该构件整体为中心对称结构，所有星尖的顶点到几何中心的距离完全一致，加工时可根据实际使用需求调整外接球直径，常规装饰用途的构件外接球直径控制在100-300mm区间即可，若作为教具使用可将尺寸缩小至50mm以内方便手持观察，作为工业扰流件使用时则需要根据流道内径调整尺寸，保证星尖与流道内壁的间隙在5-10mm区间，避免流体冲刷产生异常振动。拼接时采用卡扣式免焊结构的话，需要在每个拼接边预留0.2mm的插接公差，插舌长度取板材厚度的3倍即可保证拼接后的结构强度，日常搬运、轻度碰撞不会出现散架问题。

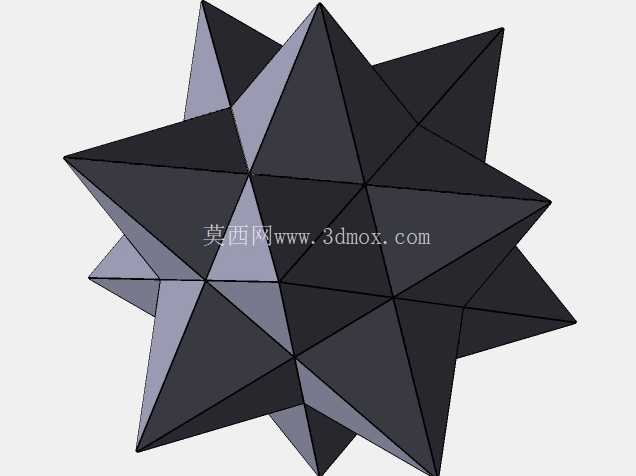

实际建模过程中需要先构建核心正十二面体的基础实体，再以每个正五边形面为基准向外拉伸五棱锥结构，棱锥的高度与正五边形的边长比值控制在0.85-0.9区间时，呈现的星状造型最为规整，不会出现星尖过锐易划伤或者过钝失去星型特征的问题。完成实体建模后需要将所有三角面逐一展开到同一平面，排布展开图案时要尽量紧凑排布，减少板材的废料率，常规1220*2440mm的标准板材上，加工200mm外接球直径的构件时，单张板材可排布12套展开料，板材利用率能达到78%以上，符合批量加工的成本控制要求。弯折加工时需要按照从内到外的顺序，先弯折核心五边形面的相邻边，再弯折外伸星锥的三角面，每弯折一个边就及时插接相邻的插舌，避免全部弯折后出现应力变形导致插接错位。这类几何构件的表面处理可根据使用场景选择喷塑、阳极氧化或者镜面抛光，户外使用时建议做镀锌钝化处理提升防锈能力，室内装饰用途可做烤漆上色，不同星面采用不同配色可强化几何立体感，教学用途则保留金属原色即可，方便观察面与面之间的拼接逻辑与几何关系。
