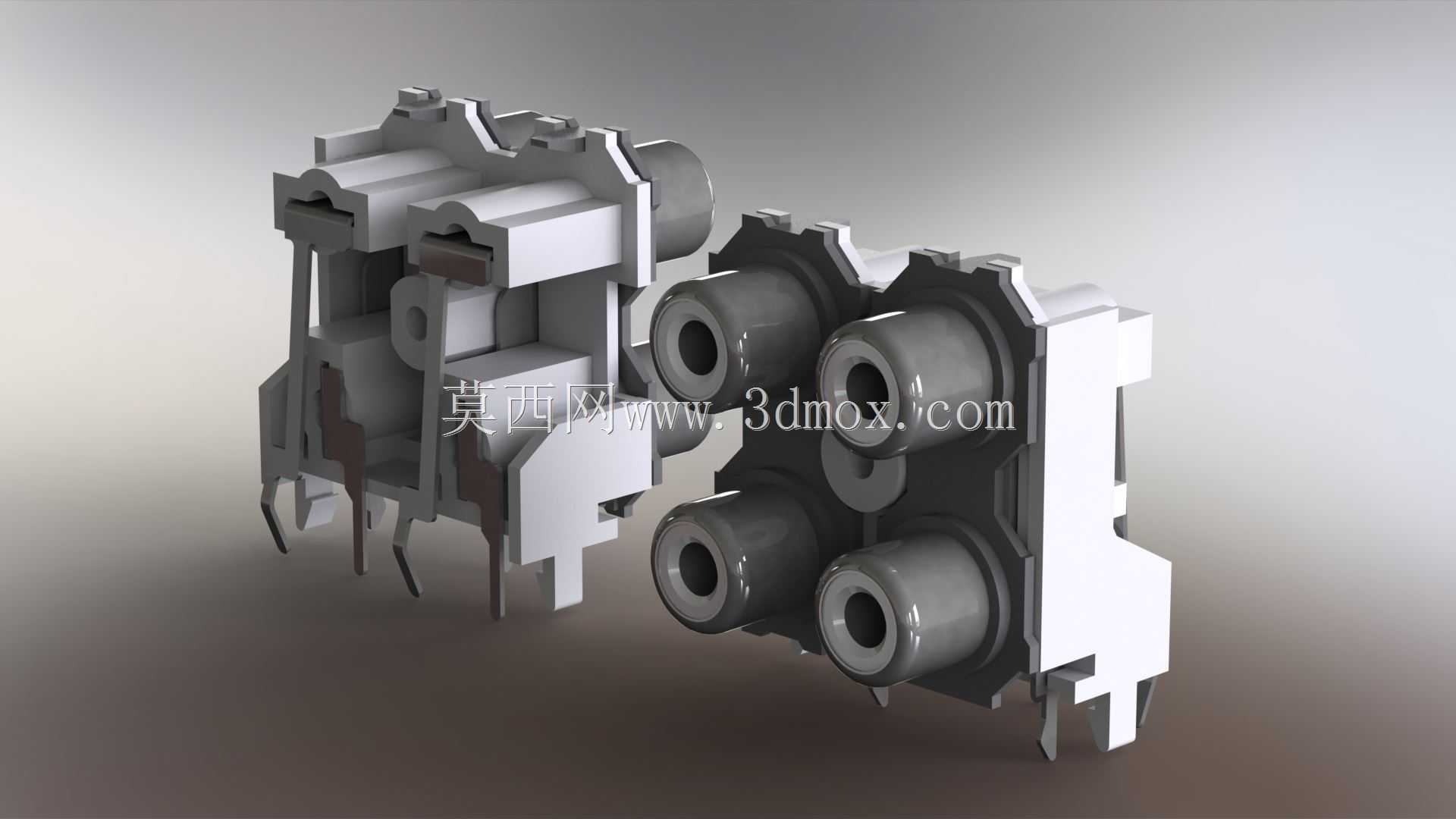

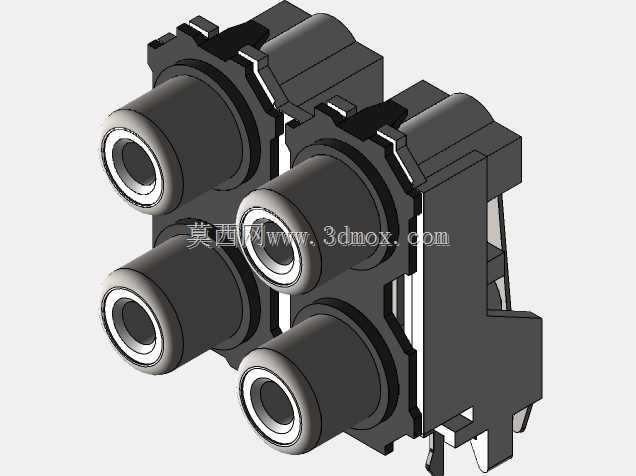

四孔RCA音频接口板接插件结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:924735
  • 四孔RCA音频接口板接插件结构设计
  • 四孔RCA音频接口板接插件结构设计

  在音视频设备的板级互连设计中,RCA接口作为模拟音视频信号传输的通用接插件,其板载安装结构的合理性直接影响设备生产装配效率、长期使用可靠性以及信号传输稳定性。本次呈现的四孔RCA杰克板结构,是针对消费类音视频设备、功放设备、机顶盒以及部分工业音视频采集终端的板载安装需求设计的接插件组件,整体采用并排四孔布局,可同时支持两路立体声信号或者复合视频加音频信号的传输需求,适配常规PCB板的波峰焊生产工艺。

  从实际应用场景来看,这类四孔RCA接插件广泛应用于家用功放背板、老式DVD播放机、机顶盒AV输出接口、车载影音改装模块以及部分工业监控设备的模拟视频输出端,相比单孔或者双孔RCA座,四孔集成式结构可以减少PCB板上的接插件排布数量,压缩接口区域占用的板面空间,同时统一的安装基准可以降低生产过程中插件对位的难度,减少波峰焊过程中因接插件偏移导致的虚焊、连锡问题。

  在功能特性设计上,该接插件采用绝缘基座加金属接触端子的组合结构,绝缘基座选用耐温工程塑料材质,可承受波峰焊过程中的260摄氏度高温冲击,不会出现基座变形、端子移位的问题;金属接触端子采用铜合金基材,表面做镀镍处理,外层镀金,既保证接触电阻处于较低水平,减少模拟信号传输过程中的衰减,也能提升端子的抗氧化能力,延长接插件的插拔使用寿命,常规插拔寿命可满足五千次以上的使用要求。端子的引脚采用直插式设计,引脚间距符合PCB设计的通用规范,引脚长度适配1.6mm厚度的常规PCB板,焊接后引脚伸出板面长度控制在1.5mm以内,避免焊后剪脚工序,提升生产效率。

  设计过程中重点考量了安装边界与配合公差,接插件整体的外形长度、宽度、高度尺寸适配常规设备背板的开口尺寸,基座上设置的定位柱可与PCB板上的定位孔精准配合,插件时无需额外治具即可快速定位,定位柱与定位孔的配合公差控制在±0.1mm范围内,既保证插件时的顺畅度,也能避免焊接后接插件出现歪斜。接插件与设备背板配合的卡扣结构设置在基座两侧,安装时可直接卡入背板的开口卡槽内,无需额外螺丝固定,减少装配零件数量,降低整机装配成本。卡扣的卡合量设计为0.8mm,既保证卡合后的连接强度,不会因为日常插拔RCA插头导致接插件松动移位,也能在维修拆卸时无需专用工具即可顺利取出,降低售后维修难度。

  从结构细节来看,每个RCA插孔内部都设置有独立的信号接触弹片与接地接触环,信号弹片的弹力经过反复调校,保证RCA公头插入后接触压力处于合适区间,既不会因为压力过大导致插拔手感过紧,也不会因为压力过小导致接触不良、信号中断的问题。相邻插孔之间设置有绝缘隔离筋,可减少不同通道信号之间的串扰,提升模拟信号传输的保真度,尤其是在传输复合视频信号时,隔离筋的存在可有效降低相邻音频通道对视频信号的干扰,减少画面出现网纹干扰的概率。接插件的引脚排布上,将接地引脚统一设置在靠近板边的一侧,信号引脚设置在内侧,方便PCB布线时做接地处理,提升接口的抗干扰能力。

  在安装兼容性设计上,该接插件的引脚焊盘尺寸符合通用PCB设计规范,可适配不同厂家的波峰焊工艺参数,无论是有铅焊锡还是无铅焊锡工艺,都能获得可靠的焊接效果。基座底部设置有高度为0.3mm的凸台,焊接时可让接插件基座与PCB板面之间保留一定间隙,避免焊锡 flux 残留堆积在基座底部,也能减少焊接高温对基座的热冲击,降低基座长期使用后出现老化开裂的风险。同时,接插件的整体高度控制在常规设备背板接口的通用尺寸范围内,可与同类型的其他AV接口、S端子接口、VGA接口保持一致的伸出高度,保证设备背板外观的平整度,不会出现个别接口凸出或者凹陷的问题,提升整机外观的一致性。
