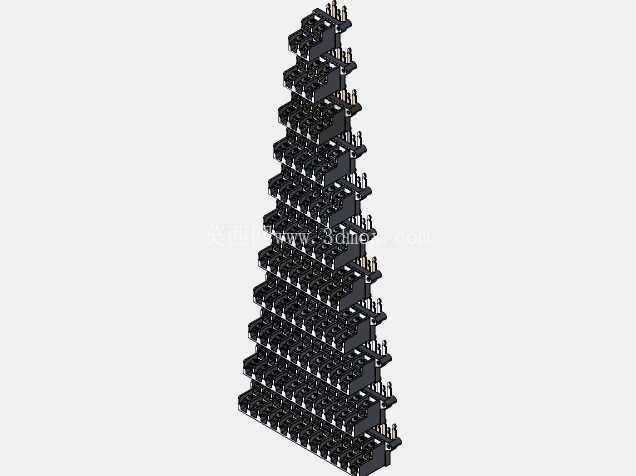

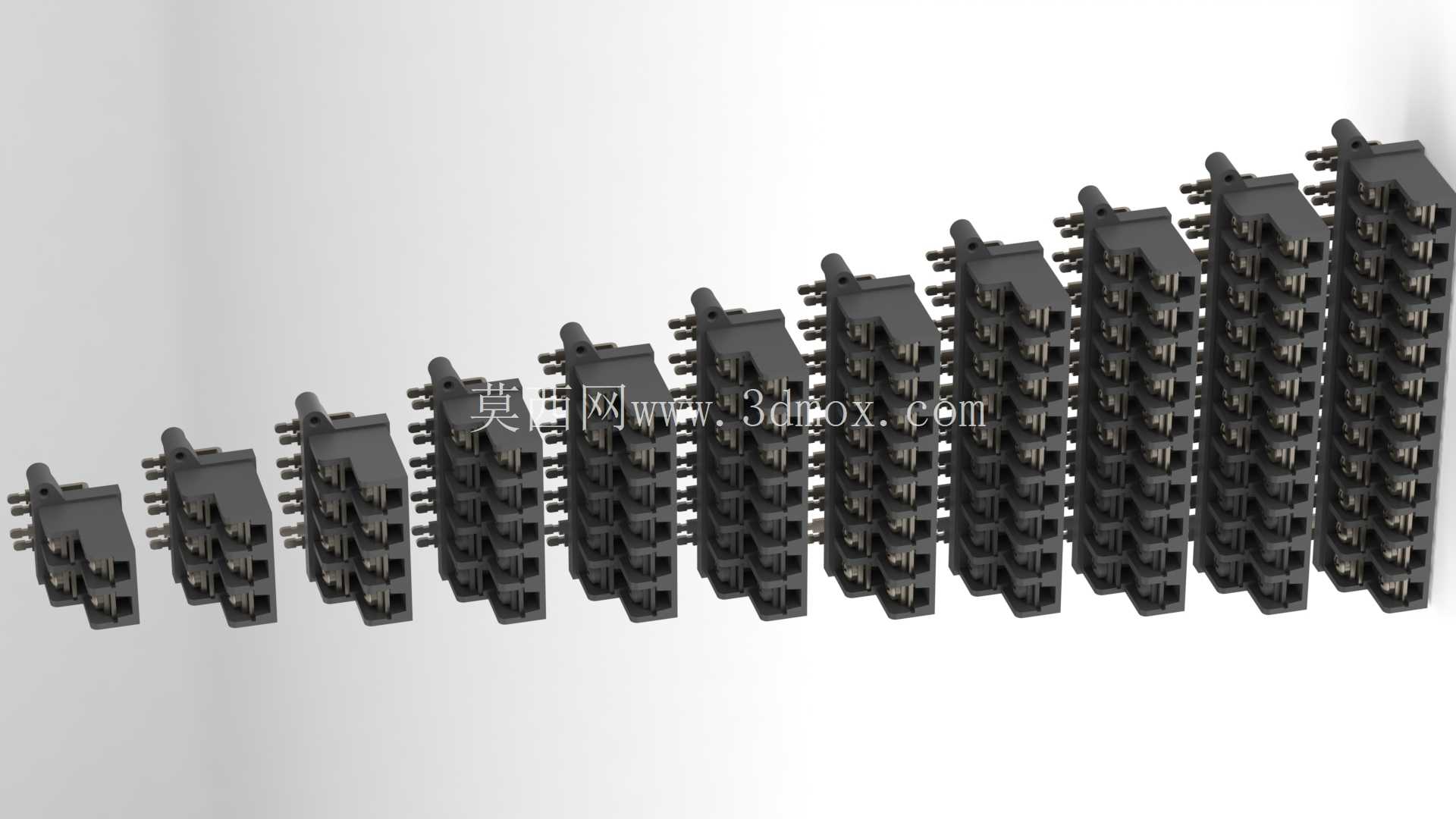

DECA TE2系列板装栅栏式接线端子结构

在工业控制柜、电源模块、变频驱动设备的内部布线场景里，这类栅栏式接线端子是实现强电回路导线可靠接驳的核心基础部件，区别于插拔式、弹簧式端子，栅栏结构的核心优势在于相邻接线位之间自带物理隔离筋，能有效避免多股导线接线后毛刺外露引发的极间爬电、短路风险，尤其适配10-22AWG线径的多股铜芯导线，覆盖了从信号传输到小功率动力回路的接线需求。

从实际安装边界来看，这款板装端子采用直插式焊针设计，焊针间距匹配标准PCB板孔位布局，安装时直接将焊针对准印制板预设过孔完成波峰焊或手工焊接即可，不需要额外的固定卡扣或者螺丝锁附结构，端子本体侧面预留的定位凸台能在焊接前与PCB板上的定位槽卡合，避免过炉焊接过程中端子出现偏移、浮高问题，保证焊针与焊盘的焊接可靠性。端子整体的外形高度控制在常规板装元件的安全限高范围内，不会与设备内部的上层盖板、相邻安装的其他元件产生空间干涉，相邻接线位的栅栏筋高度略高于接线螺丝的顶部位置，即使接线时导线铜丝有少量外露，也会被栅栏筋阻隔，不会触碰到相邻回路的导体部分。

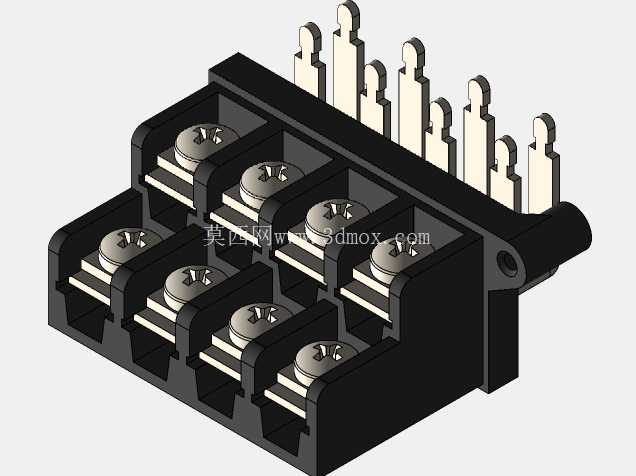

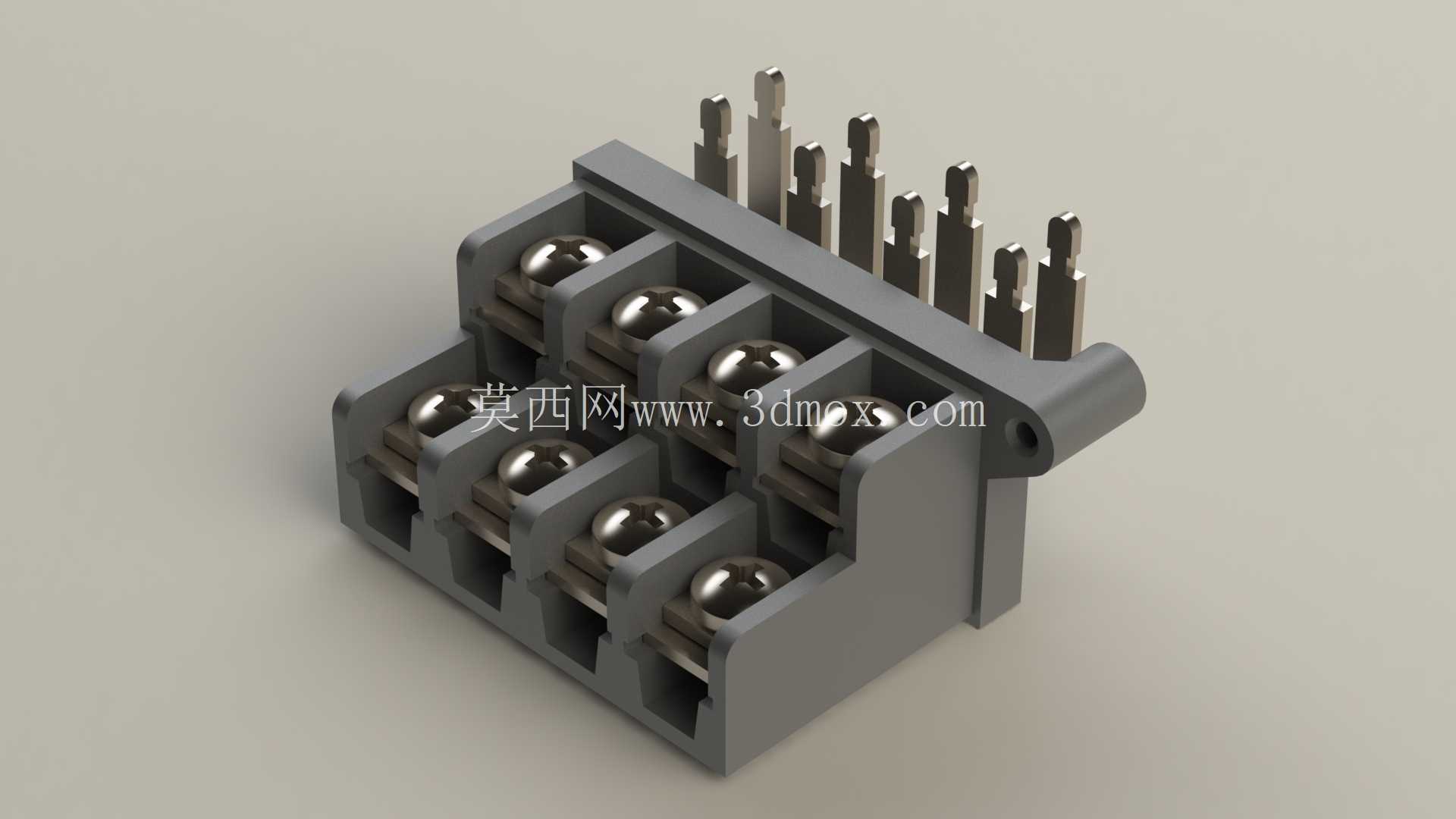

设计层面上，每个接线位的压线结构采用球面压片设计，区别于平口压片，球面结构在拧紧接线螺丝时，能将压力均匀分散在导线的圆周方向，不会因为局部压力过大切断多股导线的铜丝，同时能增大压片与导线的接触面积，降低接触电阻，减少长期通电后的温升问题。压线螺丝采用标准M4规格，适配常规的十字螺丝刀操作，拧紧力矩控制在合理区间内，既可以保证导线被压紧不松动，也不会因为力矩过大导致端子本体的塑料基座出现开裂、滑牙问题。基座部分采用的是耐高温、高绝缘强度的工程塑料材质，能够耐受焊接过程中的高温冲击，同时在设备长期运行的温升环境下不会出现形变、绝缘性能下降的问题，阻燃特性满足电气设备的安全规范要求，即使回路出现短时过载打火，也不会引燃基座材料。

从实际选型应用的角度，这类端子常被用在工业开关电源的输出接线端、小型PLC扩展模块的外部接线端、伺服驱动器的动力接线端子排位置，相比螺钉式端子排，栅栏式的结构不需要额外的端子护盖，本身的隔离筋就已经具备防触电、防短路的防护作用，在设备内部布线空间紧凑的场景下，能节省护盖占用的安装空间。焊针的长度经过匹配设计，穿过PCB板后露出的焊脚长度刚好满足焊锡浸润的要求，不会因为焊脚过长导致焊盘之间连锡，也不会因为焊脚过短导致焊接强度不足，在设备出现运输振动、长期运行热胀冷缩的情况下，焊接点不会出现脱焊、开裂问题。每个接线位的进线口做了倒角导向设计，穿线时不需要刻意对准，多股导线即使有轻微散丝也能顺着倒角顺利插入压线腔，降低现场接线的操作难度，提升批量装配时的接线效率。

在结构建模的过程中，需要重点关注几个关键尺寸的公差配合：首先是焊针之间的间距公差，必须严格匹配PCB板的孔位公差，否则会出现插装困难的问题；其次是压线腔的内部尺寸，要保证对应线径的导线能够完全插入，同时压片的行程要满足压紧最细线径时不出现空行程，压紧最粗线径时螺丝不会滑牙；再者是栅栏筋的厚度与高度，既要保证足够的绝缘隔离距离，也要控制整体的外形宽度，避免占用过多的PCB板布局空间。另外端子本体上的安装定位凸台尺寸要与PCB定位槽做间隙配合，方便装配时快速对位，同时不会因为间隙过大导致焊接偏移。
