自行车传动链条磨损检测专用量规

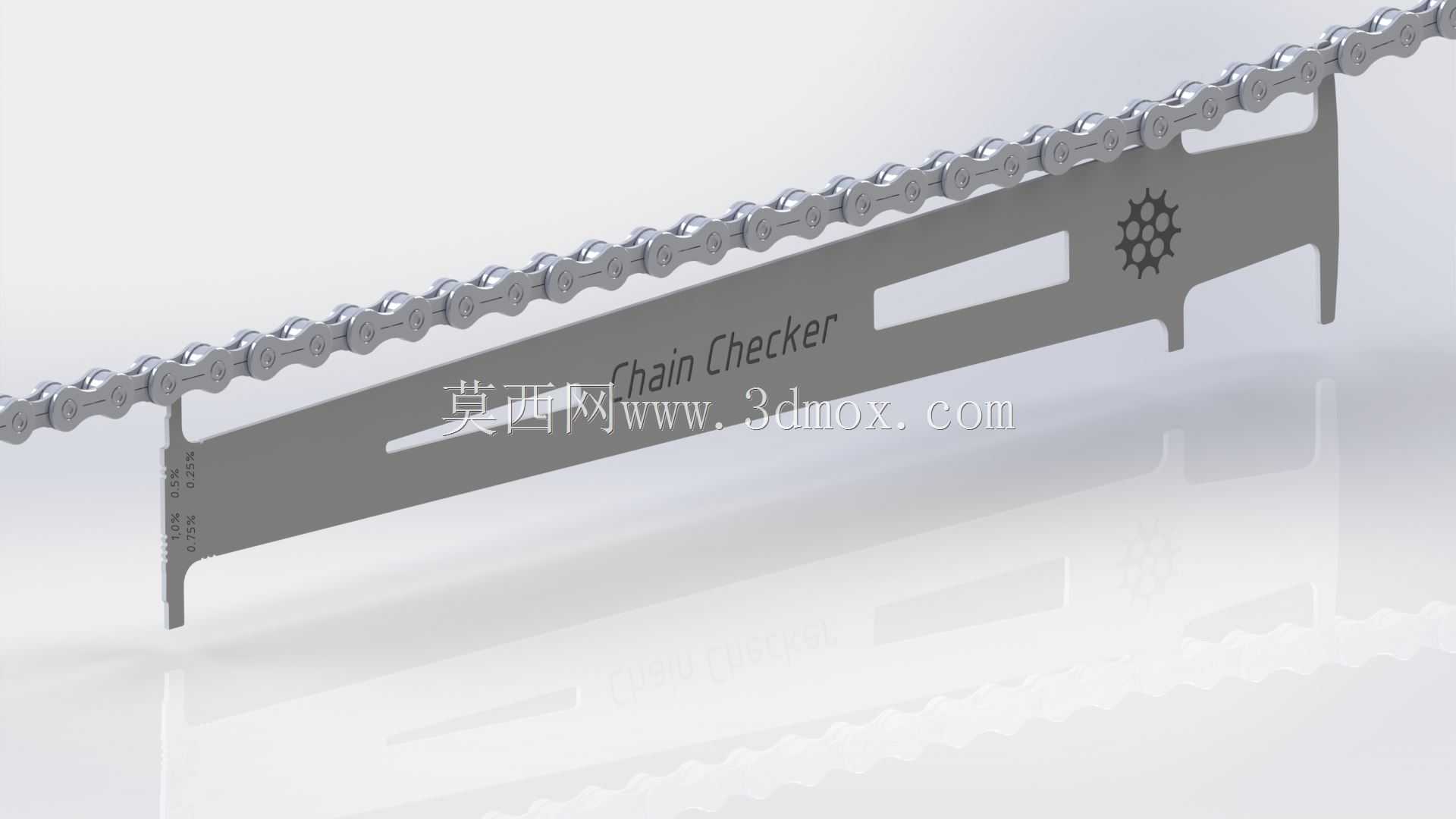

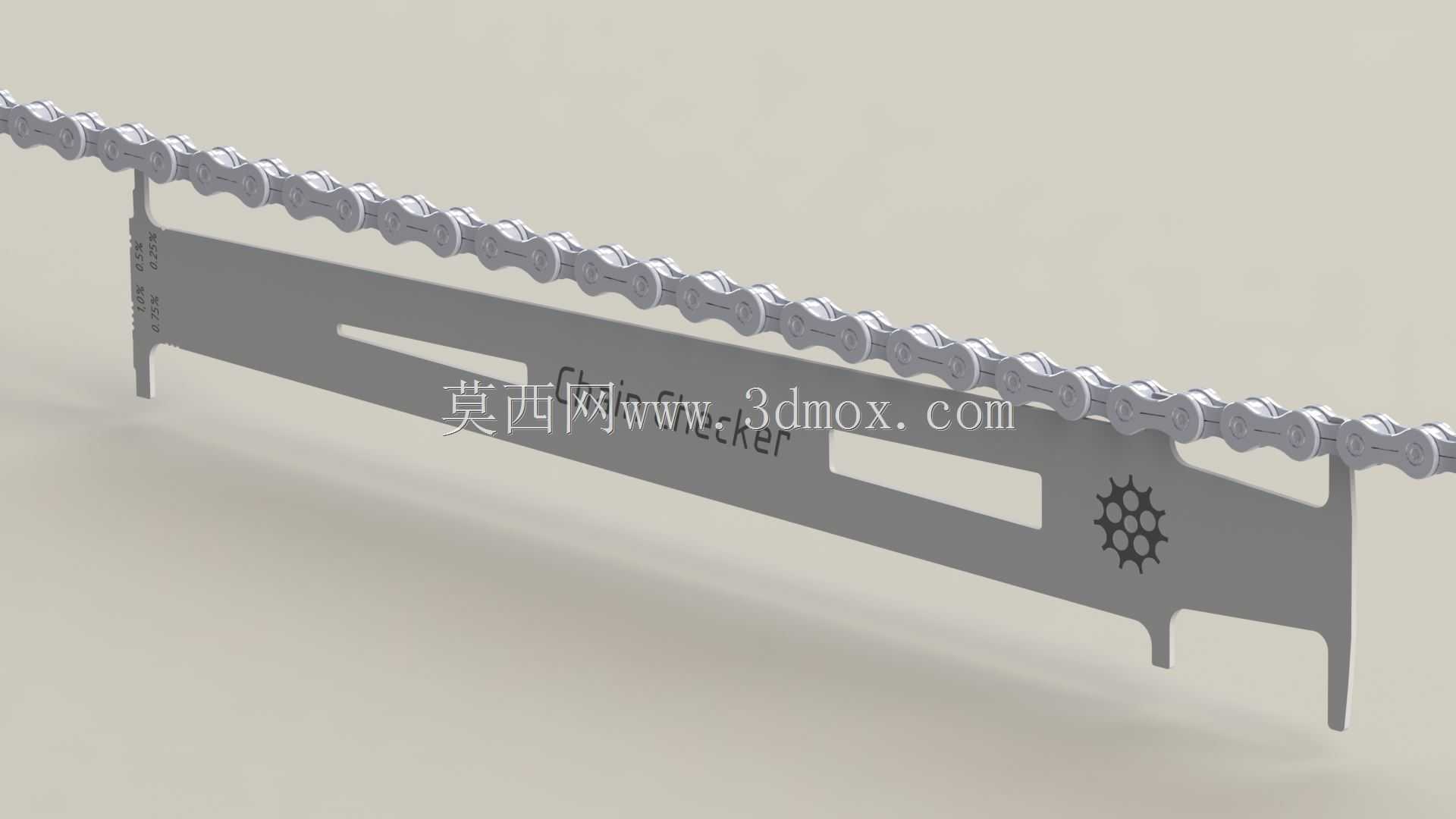

　　在自行车传动系统的日常维护作业中，链条磨损状态的判定一直是维修技师与骑行爱好者的核心操作环节，传统依靠经验拉扯、目视观察的检测方式，很容易出现磨损程度误判，要么过早更换仍在使用寿命内的链条造成耗材浪费，要么未及时更换过度磨损的链条，导致与链条啮合的链轮、飞轮齿形出现异常磨耗，大幅提升整套传动系统的更换成本，甚至在骑行过程中出现跳档、掉链的故障，给户外骑行带来安全隐患。这款链条磨损检测量规的设计，完全围绕自行车传动系统的实际检测需求展开，整体采用薄片状金属结构，主体选用高硬度不锈钢板材冲压成型，表面做哑光防锈处理，避免长期接触油污、手汗出现锈蚀，同时哑光表面不会在户外强光下产生反光干扰刻度读取。

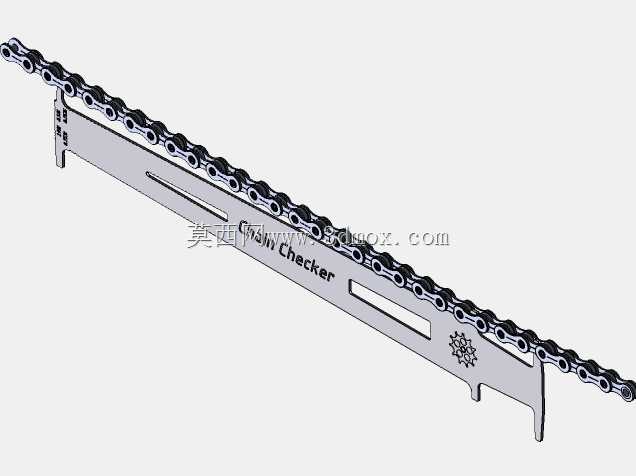

　　量规的整体厚度控制在2mm以内，长度适配常规自行车链条的跨距，无需拆卸链条即可完成检测作业，检测端按照不同速别链条的磨损阈值设计了多组卡位，分别对应0.25倍、0.5倍、0.75倍、1.0倍的链条拉伸量，卡位的公差严格匹配自行车链条的行业磨损标准，针对9速、10速链条，当量规的0.75倍卡位能够完全卡入链条链节间隙时，即代表链条拉伸量已经达到更换阈值；针对11速、12速的窄款链条，更换阈值设定在0.5倍拉伸量，当量规对应卡位完全贴合链节时就需要更换链条，这种分速别的阈值设计，避免了单一检测标准对不同规格链条的误判。

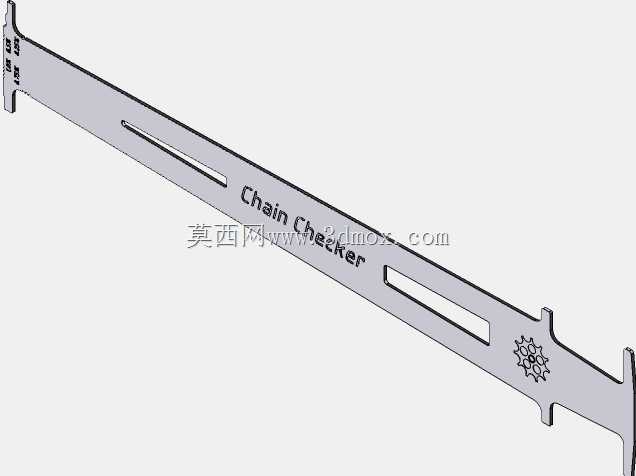

　　量规的主体表面蚀刻有清晰的速别对应标识与检测说明，标识采用凹陷蚀刻工艺填充耐磨油墨，长期使用不会因为摩擦、接触油污出现标识模糊，量规的一端设计有挂孔，不用时可以挂在工具架上，也可以穿入钥匙扣随身携带，方便户外骑行时快速检测链条状态。量规的边缘全部做了倒角钝化处理，没有尖锐的冲压毛边，操作时不会划伤手部，也不会刮伤链条表面的防锈镀层。在实际使用场景中，这款量规既可以用于车店的日常维修作业，快速完成到店车辆的链条状态检测，也适合骑行爱好者作为随车工具，在长途骑行前、骑行后快速排查传动系统隐患，相比传统的游标卡尺测量链节长度的方式，这款专用量规不需要记忆不同速别链条的磨损长度阈值，也不需要反复对齐卡尺测量面，只需要将量规的检测端卡入链条间隙，观察贴合程度即可快速得出结果，检测效率提升数倍，即使是没有维修经验的新手也能快速上手。

　　在三维建模过程中，需要重点把控检测卡位的尺寸公差，所有卡位的尺寸精度需要控制在0.02mm以内，确保检测结果的准确性，同时要处理好量规表面的蚀刻标识深度，标识深度控制在0.1mm左右，既保证标识清晰，又不会因为蚀刻过深影响量规的整体结构强度，量规两端的卡位过渡处需要做圆弧过渡，避免卡入链条时卡滞，也防止长期使用后过渡处出现应力断裂。量规的整体外形没有多余的突出结构，可以和其他内六角、撬胎棒等随车工具一同放入工具包，不会占用过多空间，表面的平整设计也方便印制品牌标识，不会因为结构凹凸导致印刷标识脱落。从结构设计的角度来看，这款量规没有活动部件，整体为一体式结构，不存在零件松动、脱落的风险，使用寿命远高于带活动结构的检测工具，即使长期在油污、潮湿的维修环境中使用，也不会出现结构卡滞、锈蚀失效的问题。
