通风管路用活性炭碳筒过滤装置

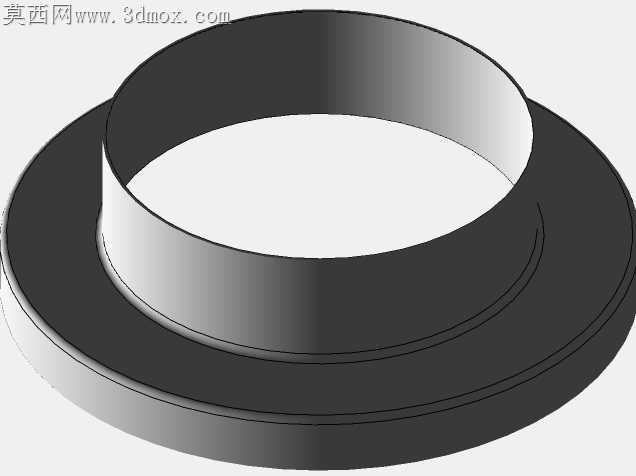

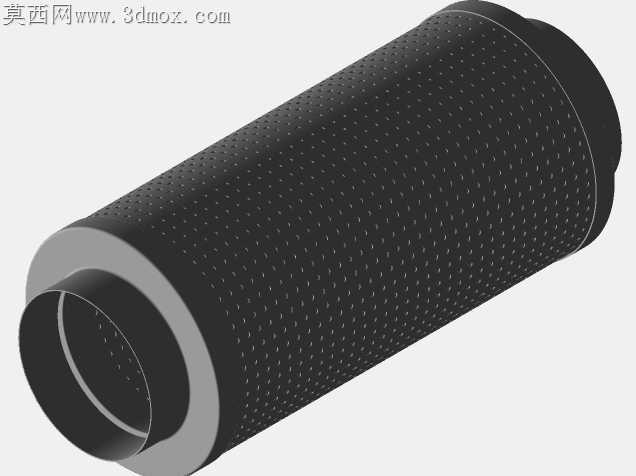

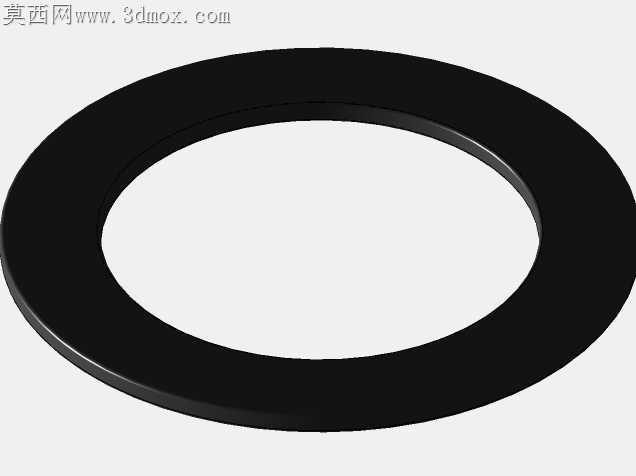

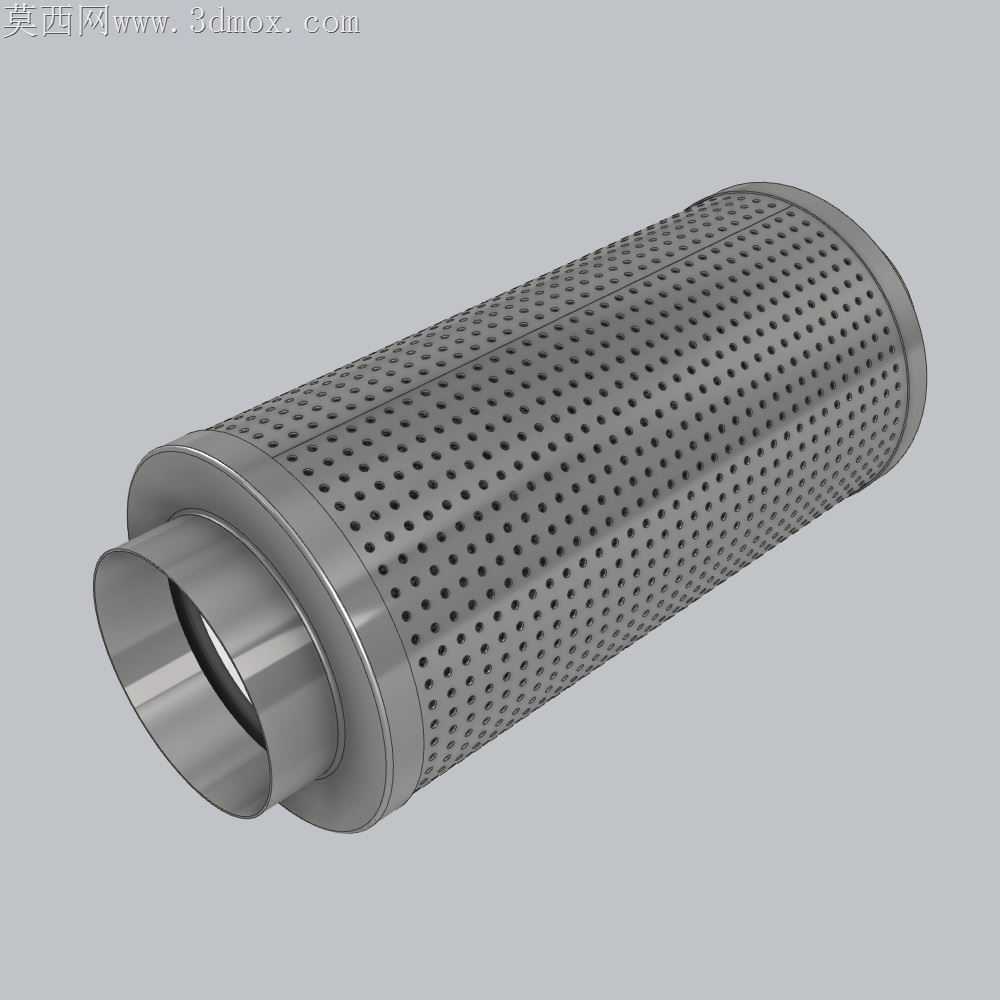

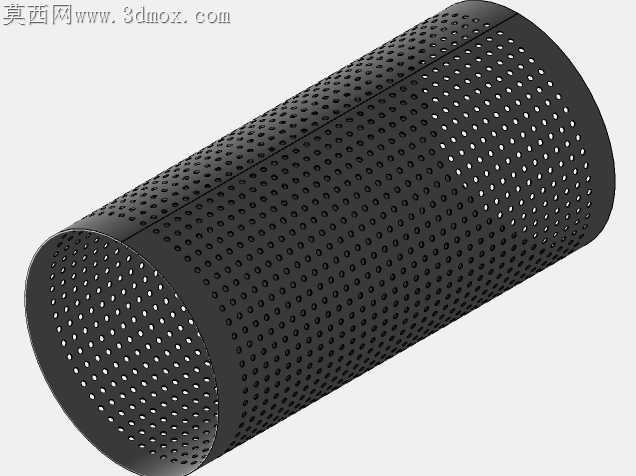

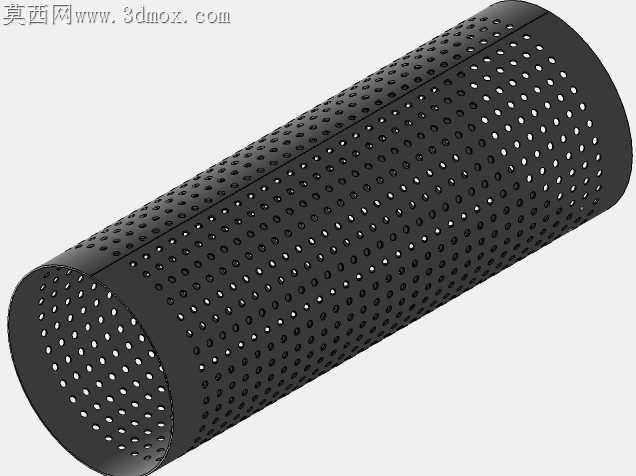

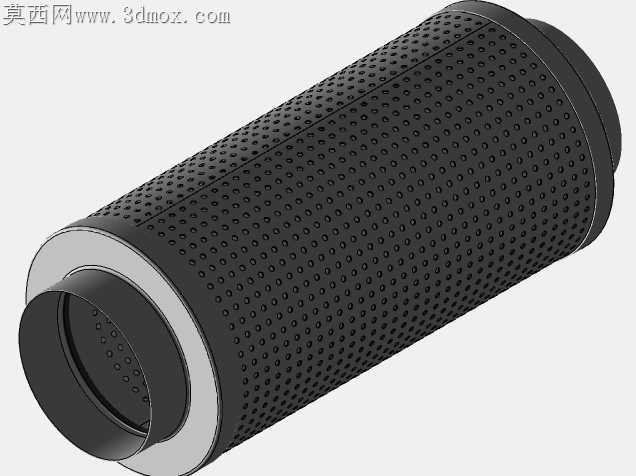

现场通风系统加装碳滤装置时，最常遇到的痛点是滤筒与直风管对接处的漏风问题，很多外购成品滤件因为端口翻边公差控制松散，抱箍锁紧后仍会存在0.3mm以上的环形缝隙，未经过滤的含异味空气直接从缝隙旁通，实际净化效率打对折还多。这款碳通过滤器的端口采用阶梯式直插结构，插接段做了1:100的微锥度设计，插入标准风管时不需要额外打密封胶，靠锥面挤压就能形成预密封，外层预留的环形凸台刚好卡入风管抱箍的限位槽，锁紧时不会出现滤筒偏移、受力不均的问题，现场安装时哪怕是新手操作，也能把对接漏风率控制在0.1%以内。滤筒外护板的冲孔排布做了错位优化，没有采用常规的正列冲孔方案，相邻三排孔的中心距做了0.8mm的偏移，既保证了整体开孔率满足通风阻力要求，又避免了正列冲孔带来的护板刚性下降问题——常规正列冲孔的不锈钢护板，在填充1.2kg柱状活性炭后，中段会出现0.5mm左右的外鼓变形，长期受气流脉冲冲击容易出现焊缝开裂，错位排布的孔系能把护板的环向刚性提升27%左右，填充碳料后外鼓量控制在0.15mm以内，不需要额外加设内部支撑环，也不会出现碳料受挤压粉化的问题。端口与冲孔护板的连接采用滚压咬合工艺，没有采用外露的点焊结构，咬合缝处做了卷边钝化处理，安装时不会划伤风管的保温层，也不会因为焊点锈蚀出现碳料泄漏的问题。滤筒内部的碳料填充腔预留了5%的膨胀余量，不会因为环境温度升高、碳料吸潮膨胀出现护板变形，气流穿过滤层时的流速分布更均匀，不会出现局部流速过快导致的碳粒磨损、碳粉被气流带出的问题。两端的导流口做了小圆角过渡，气流进入滤筒时不会产生尖锐的涡流噪音，在2m/s的管内流速下，滤件自身产生的风噪比普通平口滤筒低4分贝左右，适配家用种植室、厨房排烟这类对噪音敏感的使用场景时，不需要额外加装消音段就能满足噪音要求。
