工厂化循环水水产养殖处理系统

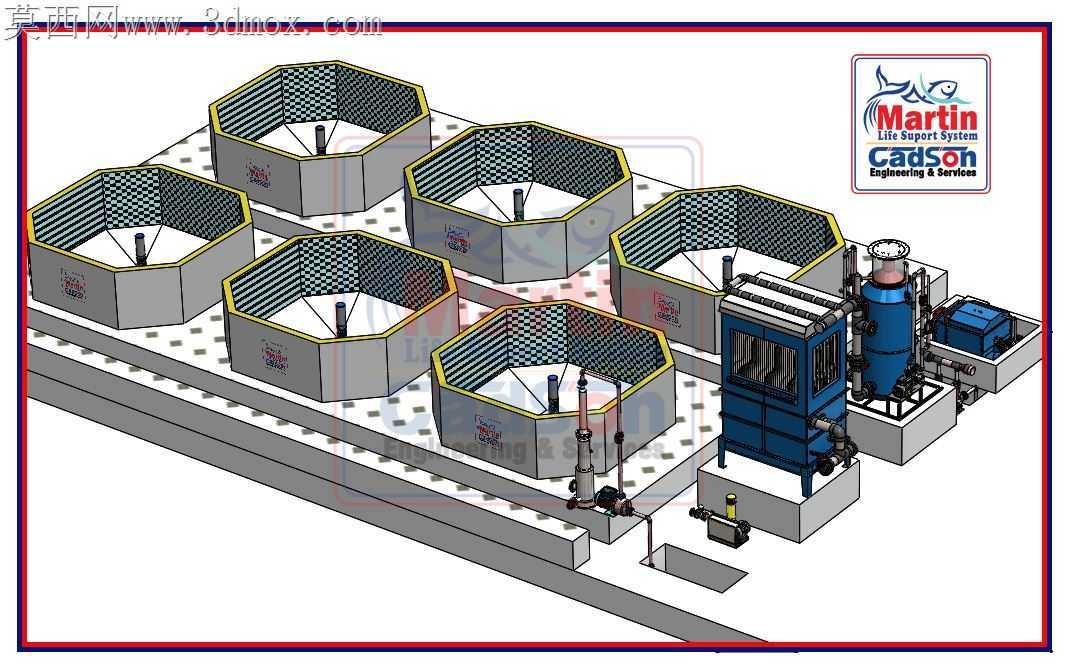

车间内多组养殖池并排布设的工况下，管路沿池体侧边架空排布时，很容易因为支架间距不均出现管路挠度超差，长期运行下接口渗漏的隐患。这套循环水系统在管路走向设计时，特意将主循环管路的支撑点对应每台养殖池的混凝土基座边缘设置，避开了池体间的沉降缝位置，哪怕后期地基出现不均匀沉降，管路接口也不会因为错位出现拉裂泄漏。养殖池采用八边形结构而非传统圆形池，并非刻意追求造型差异，八边形的直边段更贴合车间模块化排布的需求，相邻池体可以共用侧边的支撑结构，减少车间内的无效占地，同时池壁的斜向过渡段能引导水流形成稳定的旋流，池底的排污口刚好落在旋流中心位置，不需要额外加装推流设备就能把残饵粪便汇集到排污口，降低日常运维的清理难度。过滤单元与生化处理罐体的安装基座预留了150mm的抬高量，比周边养殖池的基座高出一个层级，哪怕车间地面出现冲洗水漫流的情况，也不会倒灌进设备的电控接线部位。设备与养殖池之间的连接管路全部采用法兰对接而非快插接头，是考虑到水产养殖环境下空气湿度高、带有轻微腐蚀性，快插接头的密封胶圈长期在高湿环境下容易老化失效，法兰连接的密封垫可以根据使用年限定期更换，后期维护时不需要整段裁切管路，拆装效率更高。池壁内侧的黑色衬层与池体钢结构之间预留了2mm的伸缩间隙，应对车间内四季温度变化带来的材料热胀冷缩，避免衬层因为挤压出现鼓包脱落。过滤设备的反冲洗管路直接对接车间的排污主渠，反冲洗产生的废水不需要额外接临时软管就能直接排出，反冲洗阀门的操作高度设置在离地面1.2m的位置，操作人员站在地面就能完成阀门切换，不需要登高作业。整套系统的设备排布没有追求视觉上的绝对对称，而是把需要频繁操作的阀门、仪表全部集中在靠近巡检通道的一侧，日常巡检时走一遍通道就能完成所有参数查看与操作，不需要绕到设备背后的狭窄空隙里，大幅降低日常运维的走动距离。罐体与过滤主机之间的软连接采用耐海水腐蚀的橡胶材质，能抵消设备运行时产生的轻微振动，避免振动传递到管路系统引发紧固件松动。
