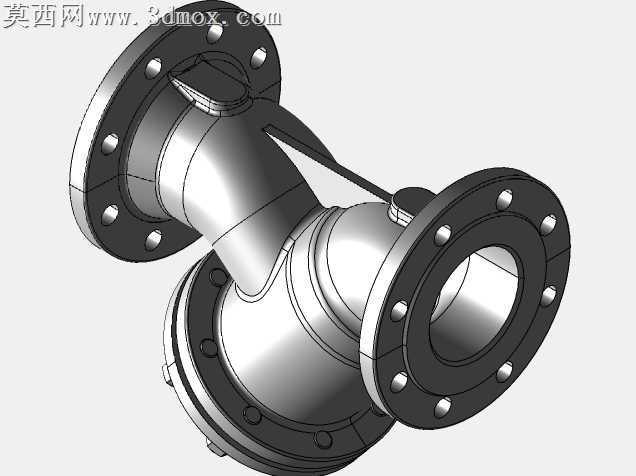

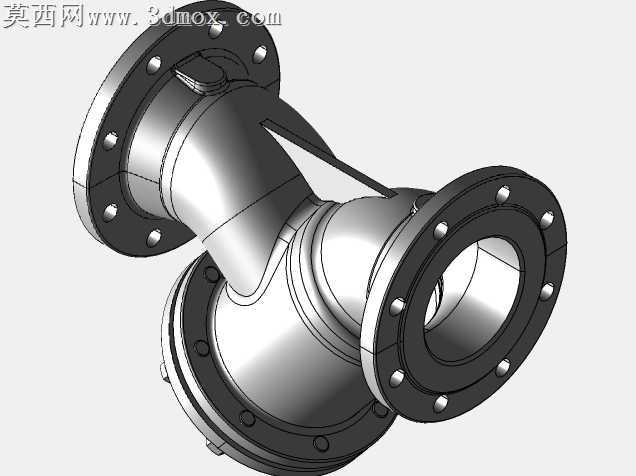

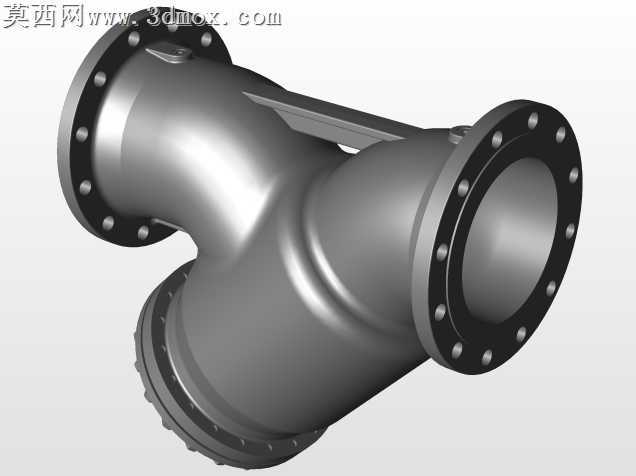

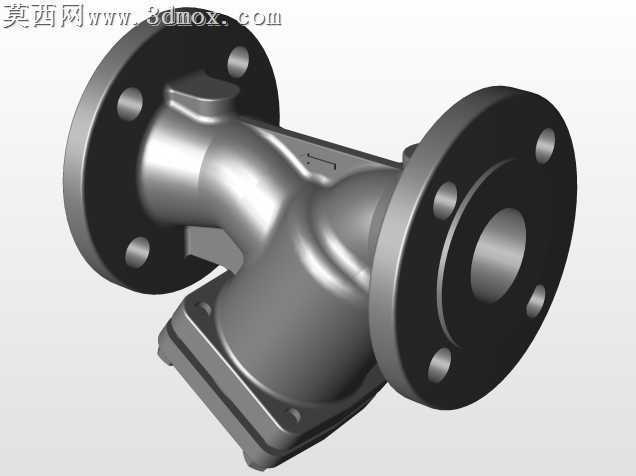

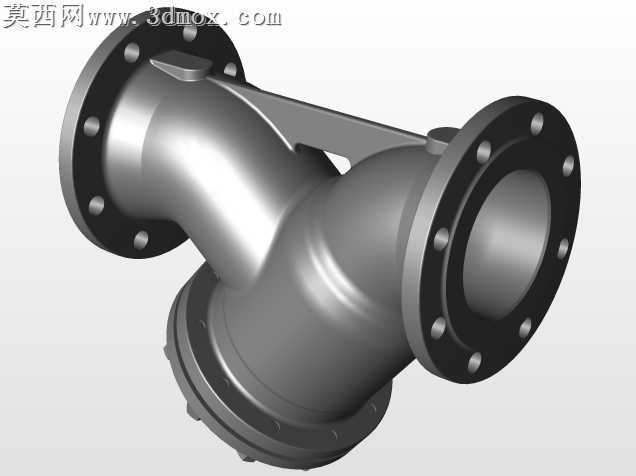

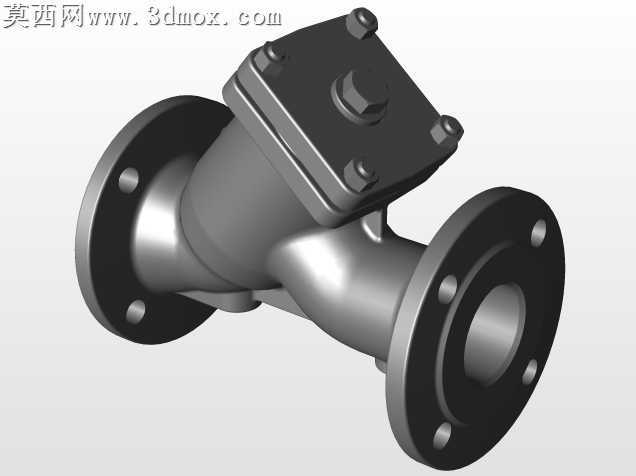

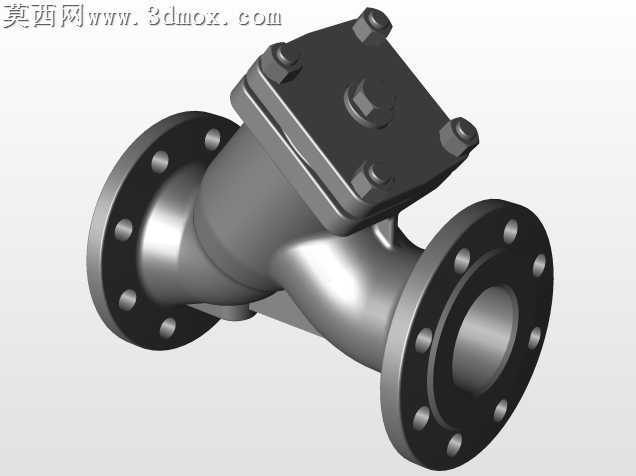

Y型法兰连接管道过滤器结构设计

现场管路检修时最常碰到的痛点，就是传统丝接过滤器拆洗时容易因螺纹锈蚀卡死，强行拆卸还会扯裂管壁，这款法兰连接的Y型过滤器在结构设计上刚好规避了这类问题。法兰盘的螺栓孔做了沉孔倒角处理，现场穿螺栓时不用反复对准孔位，就算法兰密封面有轻微磕碰损伤，沉孔边缘的过渡圆弧也不会割伤密封垫片，能减少30%以上的现场密封渗漏概率。滤筒的拆卸端盖采用斜向45度布局，不用拆断上下游管路就能拧开端盖抽出滤网，狭窄管廊里操作也不用额外预留大段拆卸空间，端盖和阀体的配合面做了1:50的锥度定位，回装时不用反复找正就能保证密封面贴合，不会出现垫片压偏漏液的问题。阀体流道做了圆弧过渡处理，没有直角突变的流道死角，流体经过时不会产生局部涡流压损，比同口径直角式过滤器的压损降低近两成，输送含少量杂质的流体时，杂质不会在流道拐角处沉积堵塞。三个法兰端的密封面都预留了0.2mm的凸台余量，现场配对法兰时就算存在微小的角度偏差，凸台的微量形变也能填补密封间隙，不用额外加工调整垫片。支脚的位置刚好落在阀体重心的正下方，管路吊装时不用额外做临时支撑，阀体自身就能保持平衡，不会出现吊装倾斜碰伤法兰面的情况。滤网的压合台阶做了防呆设计，滤网装反时端盖无法完全拧合，能避免现场装反滤网导致过滤失效的问题。阀体的加强筋顺着流体冲击的方向布置，不是均匀排布的装饰筋，高压流体突然冲击滤筒时，加强筋能把冲击力分散到整个阀体壁面，不会出现局部应力集中导致阀体开裂的情况。排污口的位置设在滤筒的最低端，打开排污阀就能靠管路自身压力冲掉滤网上附着的大颗粒杂质，不用每次都拆开端盖清洗，日常维护的工作量能减少一半以上。
