螺旋滑道式重力滑动球演示结构

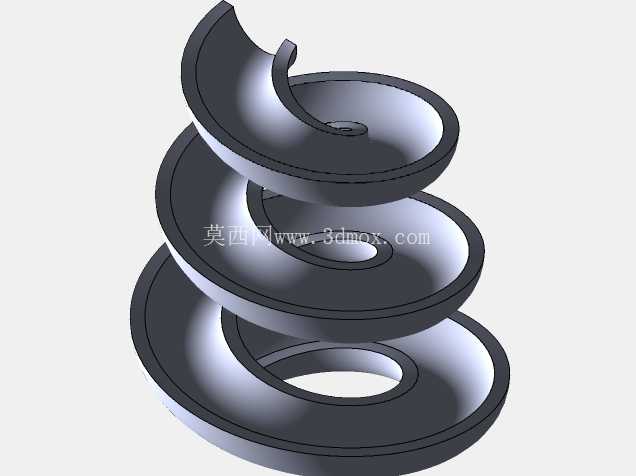

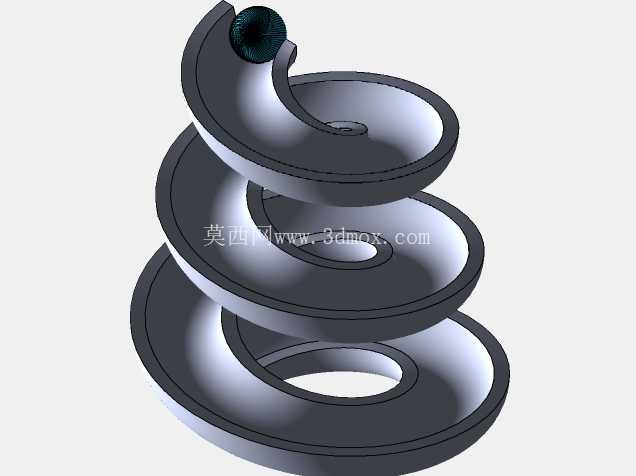

　　这套螺旋滑道滚球结构，最初的设计出发点是面向科普展陈、小型游乐设施的重力运动演示场景，在科技馆互动展区、儿童乐园益智体验区、商场引流互动装置中都有广泛的适配空间，核心是通过可视化的重力驱动滚动过程，直观展示势能转化、曲线运动离心力作用的物理过程，同时也可作为铸造工艺中螺旋流道结构的原理验证样件，辅助金属液充型过程的流态模拟参考。从功能特性上看，整个结构依靠三层连续的螺旋环形滑道构成连续的滚动路径，球体从最上层滑道入口释放后，无需额外动力输入，完全依靠自身重力沿螺旋曲面持续下滑，过程中滑道侧壁的限位结构会约束球体的运动轨迹，避免离心作用下球体脱轨，每一层滑道的衔接处做了平滑的切向过渡，不会出现卡顿、弹跳的问题，整个滚动过程流畅连续，可完整展示重力沿螺旋曲面的分力驱动效果。

　　设计过程中首先确定的是螺旋线的导程参数，导程过大会导致滑道倾角过大，球体滚动速度过快，容易冲出滑道，同时撞击噪音也会明显提升；导程过小则会导致滑道倾角不足，球体滚动卡顿甚至停在滑道中段，经过反复调整螺旋升角，最终将每层滑道的倾角控制在5到8度区间，既保证球体可以依靠自重持续滚动，又能将滚动速度控制在合理范围，兼顾演示时长与运动稳定性。滑道的截面采用了内低外高的微倾斜U型截面，外侧壁高度比内侧壁高出15%，刚好抵消球体滚动过程中产生的离心力，避免高速滚动时球体翻越侧壁，同时U型槽的圆角半径比球体半径大2mm，既给球体留出足够的滚动间隙，又不会因为间隙过大导致球体晃动、轨迹偏移。

　　整个结构的安装边界做了统一的基准设计，底部是平整的环形安装面，可直接固定在展示台架或者支撑底座上，整体外轮廓直径控制在300mm以内，总高度不超过280mm，占用的展示空间很小，适合桌面级展陈使用，不需要额外的复杂安装固定结构，普通的螺栓连接或者粘接固定就可以满足使用要求。在结构细节处理上，每段螺旋滑道的拼接处都做了止口定位结构，拼接后滑道内表面的阶差控制在0.2mm以内，不会因为拼接缝隙影响球体的滚动流畅度，最上层的入口处做了喇叭口导向结构，方便放置球体，最下层的出口处做了平缓的减速段，让球体滚动到末端时速度自然降低，方便收集或者衔接下一段运动路径。

　　这套结构除了作为演示装置使用，其螺旋流道的设计逻辑也可以直接复用在铸造浇注系统的横浇道设计、物料输送的螺旋滑道设计中，比如小型零件的重力排序送料、铸造过程中金属液的稳流充型，都可以参考这套结构的螺旋升角、截面形状设计参数，减少流体或者滚动体在运动过程中的紊流、卡顿问题。建模过程中重点验证了螺旋曲面的连续性，通过运动仿真模拟了球体在整个滑道上的运动过程，调整了不同位置的滑道曲率，避免出现局部曲率过小导致球体卡死的问题，同时对滑道的壁厚做了均匀化处理，若采用铸造工艺生产，壁厚均匀性可以保证充型完整，减少缩孔、变形等铸造缺陷，若采用3D打印或者机加工工艺制作，均匀的壁厚也可以减少加工过程中的变形，提升成品的尺寸精度。整个结构没有复杂的异形曲面，所有的曲面都是基于螺旋线扫掠生成，加工工艺性良好，不需要特殊的定制刀具就可以完成加工，生产成本可控，适合批量制作作为科普教具或者互动游乐组件使用。
