双吸盘式玻璃板材搬运夹持工装结构

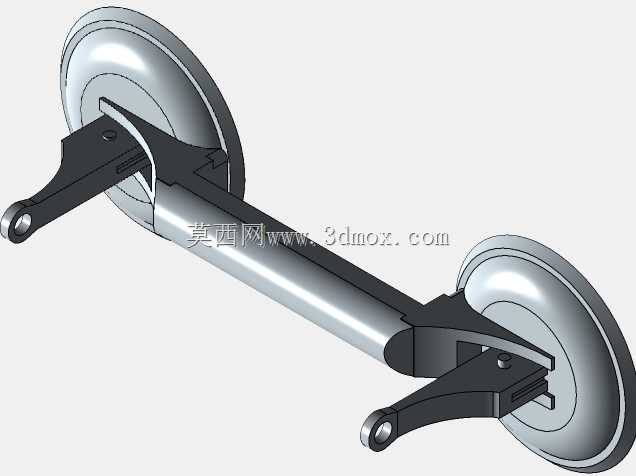

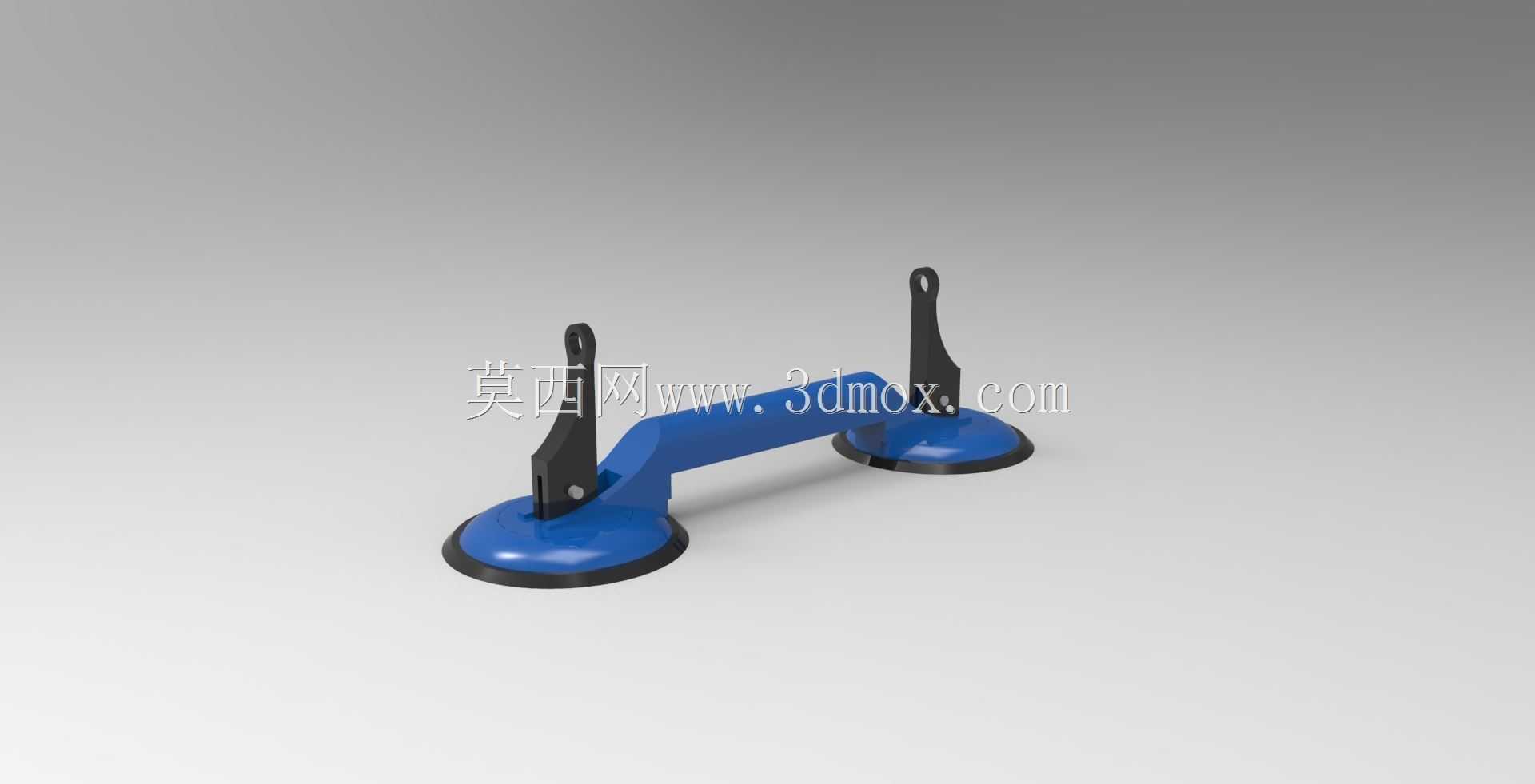

　　该双吸盘结构主要面向平面类工件的短距离移位、工位转运场景，在玻璃深加工、钣金下料、石材裁切、家电面板装配等工序中应用广泛，可替代传统人工徒手抬板的作业方式，避免工件表面被手部汗渍、硬质工装划伤，同时降低大尺寸薄板搬运过程中的弯折碎裂风险。结构整体采用对称式布局，两个橡胶吸盘通过一体式连接横梁实现刚性联动，每个吸盘基座上方设置带铰接孔的立式吊耳，可直接与手动提拉手柄、平衡吊吊钩或者机械手末端执行器快速对接，无需额外加工过渡连接块。设计阶段优先考虑了吸附作业的受力均匀性，两个吸盘的中心距经过反复校核，针对常见的1200mm以内幅面的矩形薄板，该间距可保证起吊时工件两端的下绕量控制在允许范围内，不会因为单点受力过大导致吸盘边缘漏气脱附。

　　吸盘本体采用丁腈橡胶模压成型，唇边做了圆弧过渡处理，接触工件表面时可自适应0.5mm以内的平面度误差，即使工件表面存在轻微的脱模纹路、打磨痕迹，也能保证唇边完全贴合形成密闭腔室，配合外接真空源即可产生足够的吸附力。连接横梁采用等截面矩形结构，截面尺寸经过抗弯强度验算，在额定负载下横梁的最大变形量不超过0.2mm，不会因为横梁弯曲导致两个吸盘的安装面出现角度偏差，破坏吸附密封性。吊耳与吸盘基座的铰接结构预留了±15°的摆动余量，当起吊过程中工件出现轻微倾斜时，吸盘可随工件表面自动调整角度，始终保持唇边与工件表面完全贴合，避免硬连接状态下吸盘单侧受力翘起漏气。安装边界方面，吸盘底部到吊耳铰接孔的垂直高度控制在紧凑范围内，

　　不会过多占用垂直作业空间，适配车间内层高较低的作业区域，两个吸盘的外侧边缘距离也做了优化，可适配常规宽度的物料周转架，不会在取放工件时与周转架侧边发生碰撞。实际使用中，该结构可根据工件重量调整吸盘直径规格，当前结构的连接横梁预留了通用安装孔位，更换不同尺寸的吸盘时无需重新加工横梁，仅需更换对应连接螺栓即可完成适配，大幅降低了多规格工件搬运的工装改造成本。结构所有棱角位置均做了倒钝处理，避免作业过程中划伤操作人员手部或者工件表面，外露金属件表面做了喷塑防锈处理，可适应车间内存在少量切削液、粉尘的作业环境，长期使用不会出现锈蚀掉渣污染工件表面的问题。
