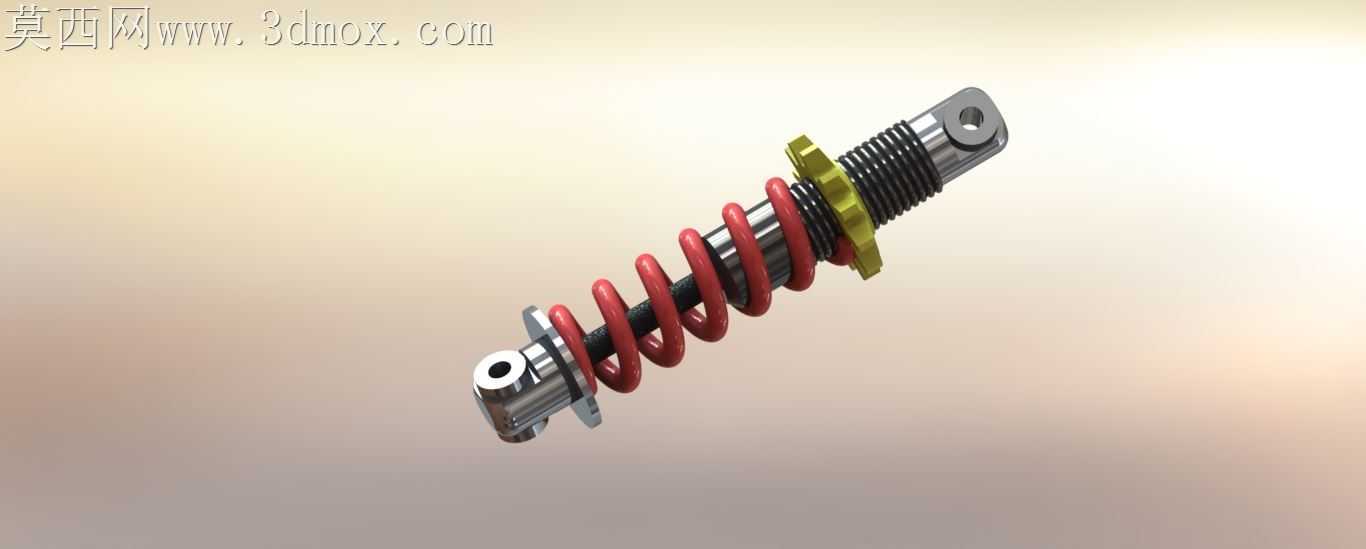

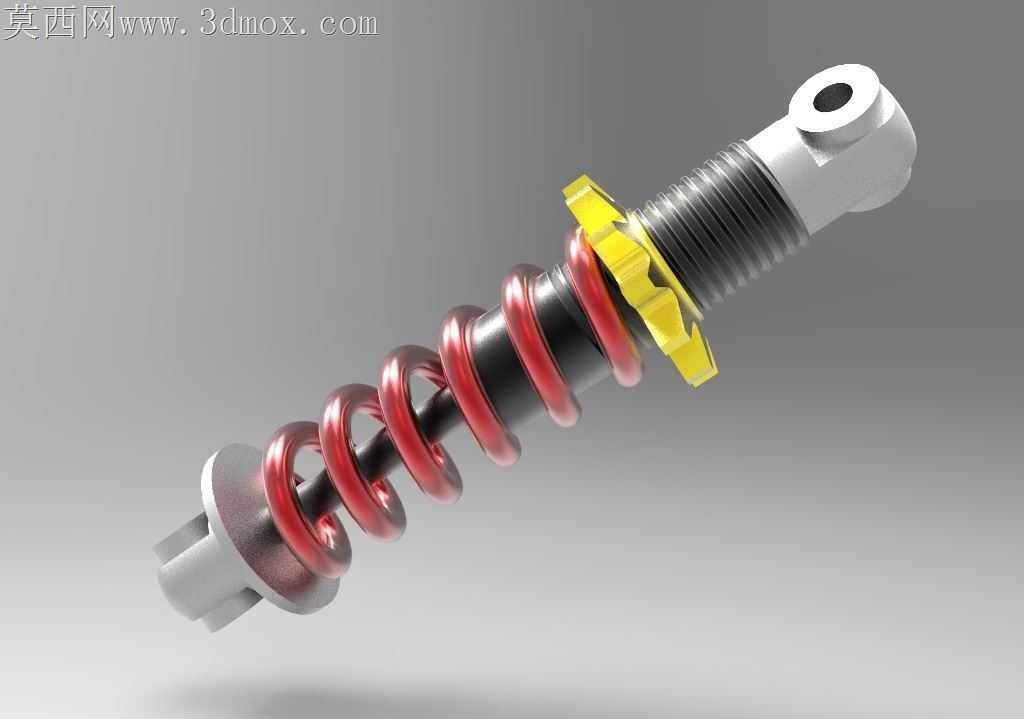

汽车悬架用螺旋弹簧减震器结构设计

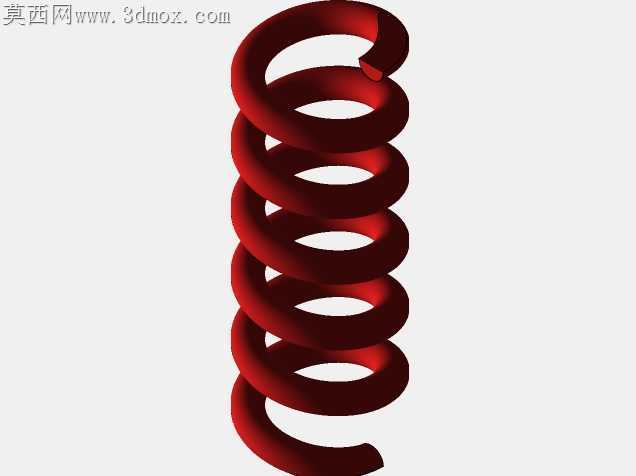

量产装车的减震器最容易在高频颠簸路段出现弹簧偏磨、调节环卡滞的问题，这套结构在设计阶段就把这些现场反馈的故障点做了针对性调整。红色螺旋弹簧的圈距不是等距排布，靠近下端安装座的三圈弹簧线径略粗、圈距更小，应对坑洼路面的瞬时大冲击时不会出现并圈碰擦，弹簧表面的红色涂覆层不是单纯做外观区分，是模拟了实车采用的环氧粉末静电喷涂工艺，涂层厚度控制在0.08-0.12mm区间，既不影响弹簧伸缩的活动间隙，又能抵御底盘溅水带起的泥沙磨损。上端黄色的调节锁环做了六处凸耳式防滑结构，不是常规的圆形滚花设计，维修时用普通勾头扳手就能卡入施力，不会因为底盘沾附的泥垢填满滚花纹路出现打滑，锁环和外筒螺纹的配合间隙留了0.03mm的旷量，避免低温下金属收缩出现调节卡滞，螺纹表面预留的储油槽可以留存少量润滑脂，长期使用也不会锈死。上下两端的安装吊耳做了同轴度公差管控，衬套安装孔的端面和杆体轴线的垂直度误差控制在0.02mm以内，装车后不会因为安装偏斜导致活塞杆偏磨漏油，下端的安装座和弹簧接触的端面做了微弧处理，不是完全平整的平面，弹簧受压时可以顺着弧面微量滑移，抵消侧向力带来的弹簧扭曲应力。活塞杆表面的螺纹段和光滑段的过渡位置做了圆角卸荷槽，不会因为应力集中在长期往复运动后出现杆体断裂，防尘罩和外筒的配合位置做了环形卡扣槽，不用额外打胶就能卡紧固定，车辆行驶中溅起的碎石也不会打穿防尘罩刮伤活塞杆表面。所有配合面的公差都做了分层设计，运动副的间隙略大于静态连接部位，不会因为加工误差导致装配时出现卡滞，也不会因为间隙过大出现行驶异响。
