红色玩具起重卡车造型结构设计

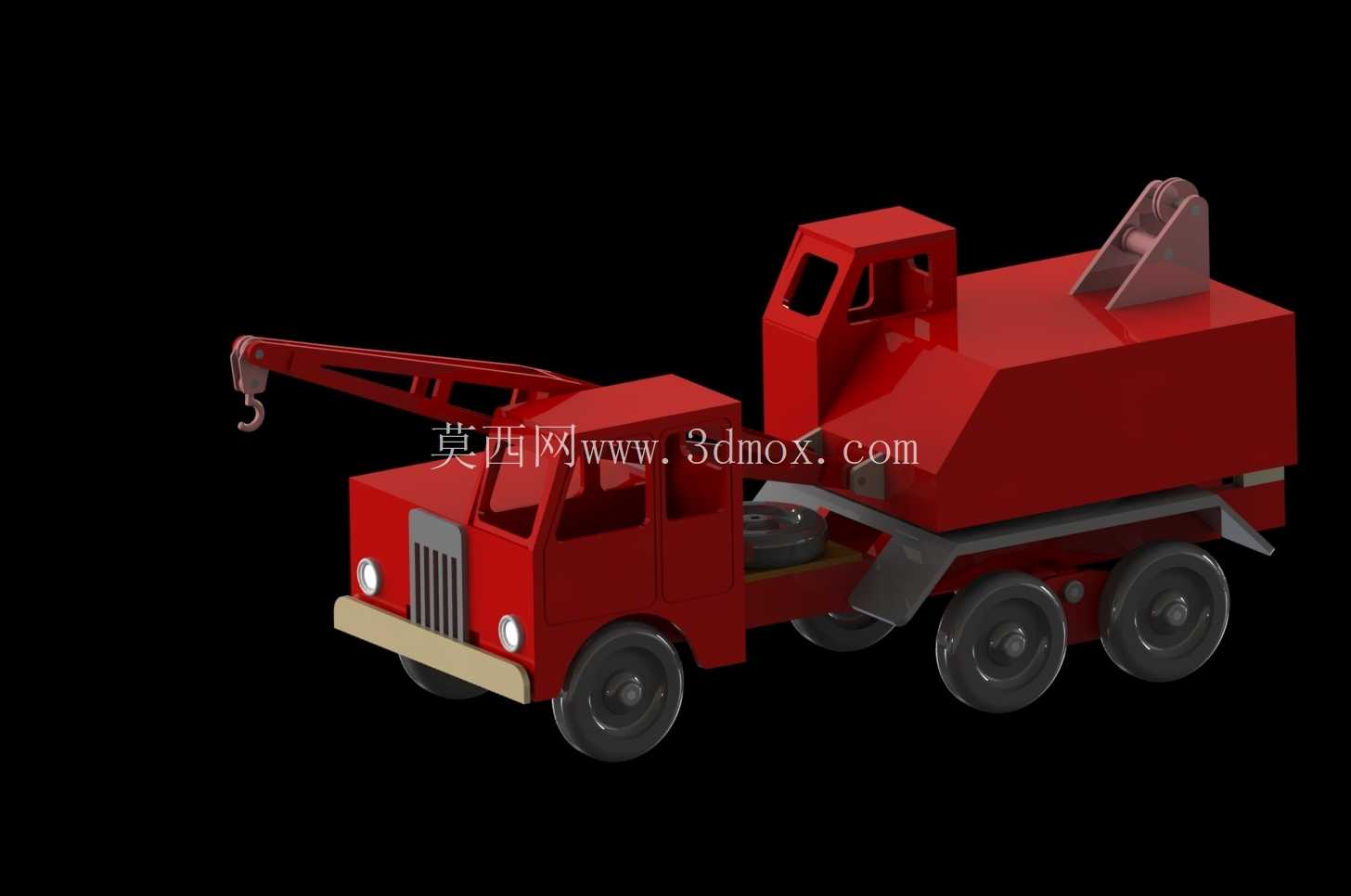

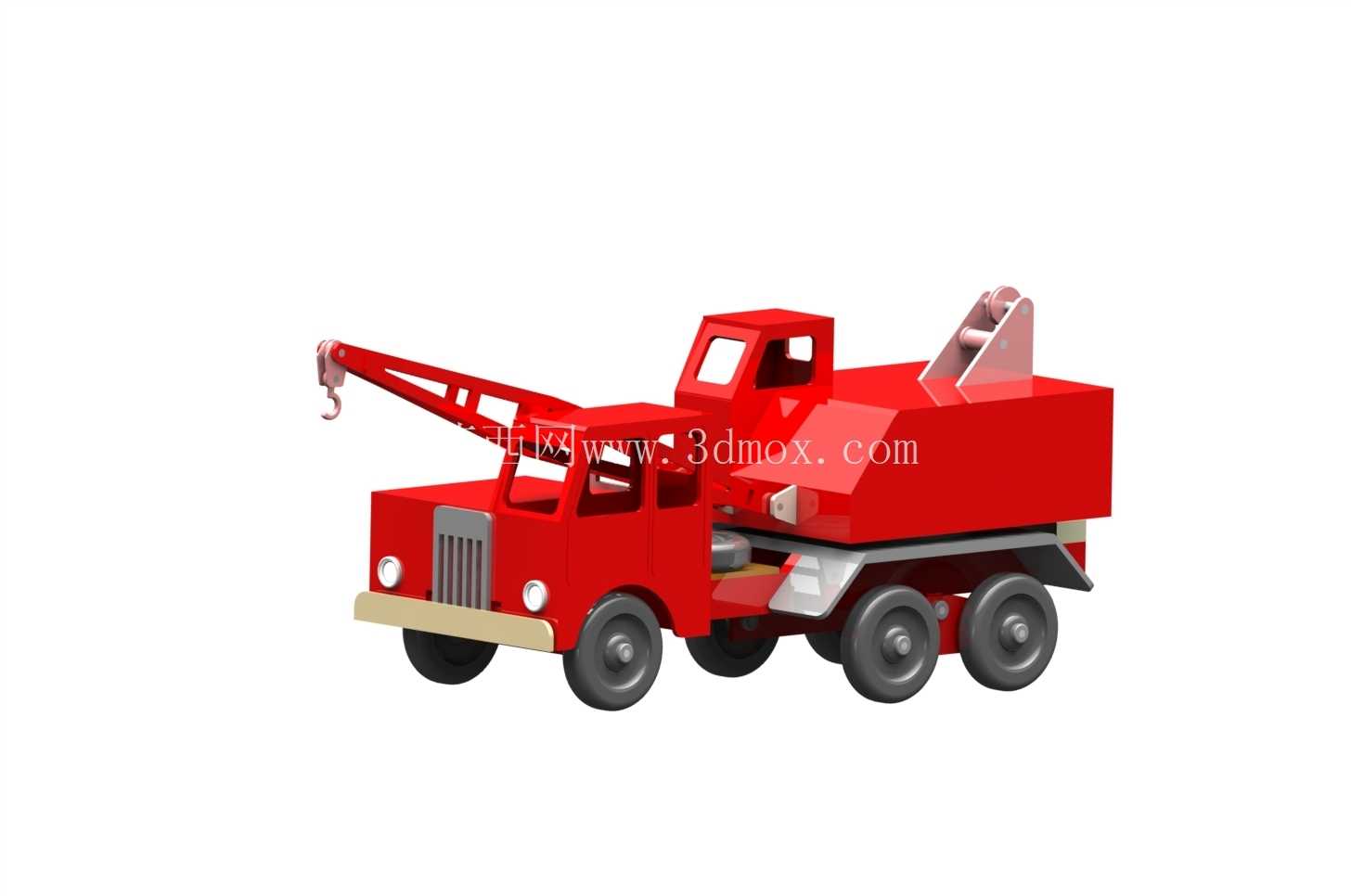

这款玩具起重卡车的三维结构设计，核心面向儿童益智玩具的铸造量产场景，在结构规划阶段就充分考虑了锌合金压铸成型的工艺特性，所有外露棱边均做了R1.2-R2mm的圆角过渡，既避免儿童玩耍时被尖锐边角划伤，也能减少铸造过程中金属液充型时的紊流问题，降低铸件冷隔、缺料的不良率。从实际使用场景来看，这类玩具起重卡车主要面向3-8岁儿童的场景化玩耍需求，可模拟道路救援、货物短途转运、工程作业等多种游戏场景，前端设置的可伸缩吊臂带活动吊钩结构，吊臂俯仰角度可在0-45度范围内手动调节，吊钩可实现小幅度上下摆动，能完成模拟起吊小型玩具配件的动作，车尾预留的开放式货厢区域可放置尺寸匹配的小体积玩具零件，拓展玩耍时的场景丰富度。

整体结构采用模块化拆分思路，将整车分为车头驾驶室、吊臂组件、车载设备舱、底盘车架、行走轮组五个独立的铸造分件，各分件之间通过直径2mm的圆柱定位轴实现装配连接，无需额外粘接剂即可完成组装，既方便生产环节的快速装配，也能在零件出现损坏时单独替换，降低后续维护成本。行走轮组采用六轮布局，前后轮均预留了直径3mm的轮轴安装孔，轮轴与车架安装位之间预留0.1mm的装配间隙，保证车轮转动时无卡滞，同时轮体外侧做了仿橡胶轮胎的纹理造型，在不增加额外橡胶配件的前提下提升视觉真实感，也能减少玩具在光滑桌面滑动时的打滑概率。

驾驶室部分做了简化的造型处理，前挡风区域采用内凹的平面结构模拟车窗，无需额外做透明件装配，前脸位置设置了凸起的格栅造型与两个圆形车灯凸台，既还原真实起重卡车的视觉特征，也避免了细小镂空结构带来的铸造清砂难度。车载设备舱位于驾驶室后方，整体为方正的箱型结构，顶部设置了凸起的卷扬机构造型，与前端吊臂形成视觉上的功能呼应，设备舱底部与底盘车架的贴合面做了0.05mm的拔模斜度，保证压铸脱模时零件不会出现粘模损伤。

从安装边界尺寸来看，整车装配完成后总长控制在120mm，总宽45mm，总高55mm，吊臂完全伸展时前端吊钩超出车头前缘18mm，所有活动部件的运动行程内均无结构干涉，吊臂抬升到最大角度时，吊钩最低点距离桌面高度为32mm，不会出现吊臂与车头、前轮碰撞的问题。底盘车架作为核心承载结构，厚度设置为3mm，所有分件的安装定位柱均与车架一体铸造成型，定位柱高度统一为4mm，与对应零件的定位孔配合长度为3.5mm，既保证装配后的连接强度，也不会因为定位柱过长导致装配时出现零件顶起的缝隙问题。

在铸造工艺适配方面，所有零件的壁厚均控制在1.8-2.2mm范围内，避免壁厚差异过大导致铸件冷却时出现缩孔、变形问题，零件的内侧面均做了1度的统一拔模斜度，无需后续额外的机加工修整即可直接进行喷涂上色工序。车轮部分的造型做了分色设计的预留结构，轮心位置的圆形凸台可在喷涂时做遮蔽处理，模拟真实车轮的轮毂盖效果，无需额外增加印刷工序就能提升外观的精致度。吊臂与车架的连接位置设置了限位凸台，当吊臂俯角降到0度时会被凸台挡住，不会出现吊臂过度下翻磕碰车头前脸的问题，同时连接轴的配合阻尼经过结构优化，调整角度后吊臂可停留在任意设定位置，不会因为自身重力出现自动下落的情况，提升玩耍时的操作手感。

考虑到玩具使用过程中的跌落场景，所有突出结构比如吊臂前端的吊钩、设备舱顶部的卷扬支架，均在根部做了加厚的圆角过渡处理，厚度从1.5mm逐步增加到与主体连接位置的3mm，提升结构抗冲击强度，避免跌落时出现突出部位断裂的问题。整车没有设置细小的易脱落零件，所有装配后的零件连接拉力均能达到15N以上，符合儿童玩具的安全规范要求，避免出现小零件脱落被儿童误食的风险。
